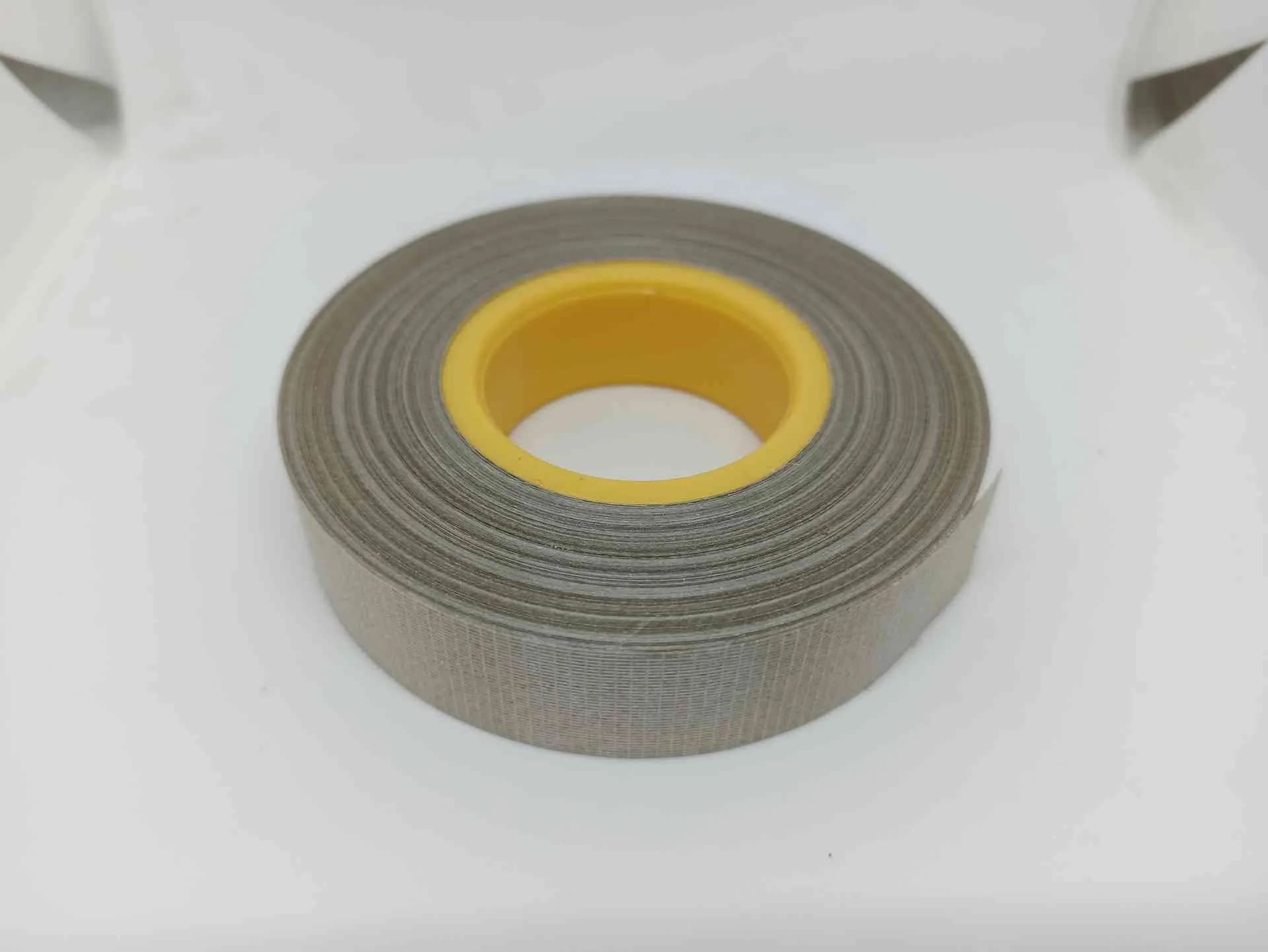

Лента слюдинитовая ЛСК-СС: для промышленных предприятий — доставка в Красноярске

Лента слюдинитовая ЛСК-СС — узкоспециализированная электроизоляционная лента для корпусной и витковой изоляции тяговых электродвигателей. Слюдяная бумага в основе — из мусковита (слюдинит); связующее — кремнийорганический полимер, обеспечивающий длительную работу при 180 °C (класс H по ГОСТ 8865-93). С двух сторон лента армирована стеклотканью, что и закодировано в обозначении: «СС» = две стеклоткани. Выпускается по техническим условиям ТУ ОЯД 503.070-2002 (отраслевой ТУ электротехнической промышленности; ранняя редакция — ОЯД 503.070-89 — действовала до 2002 года и встречается в документации более старых партий).

Главный потребитель ЛСК-СС — производство и капитальный ремонт тяговых машин: тяговые электродвигатели магистральных и маневровых локомотивов, моторвагонного подвижного состава метрополитена, городского трамвая, троллейбусной техники. Это машины, которые большую часть жизни работают на номинальной нагрузке с длительными температурами обмотки 150–175 °C, а в режимах разгона и торможения кратковременно выходят за 180 °C. Системы изоляции класса B (130 °C) и F (155 °C) на таких режимах быстро деградируют — как результат в тяговых машинах исторически применяется кремнийорганическая изоляция класса H, и ЛСК-СС — её рабочая лента ещё с 1980-х годов.

⚠️ Электрическая прочность ЛСК-СС — 12 кВ/мм при 0,15 мм и 11 кВ/мм при 0,17 мм — заметно ниже, чем у «обычных» эпоксидных слюдинитовых лент серии ЛСК-110-ТПл (26–49 кВ/мм). Это нормальное «свойство компромисса»: повышение класса нагревостойкости с B до H за счёт кремнийорганического связующего сопровождается снижением погонной электрической прочности. Компенсируется конструктивно — многослойной намоткой с увеличенным числом слоёв и более жёстким контролем перекрытия.

Что означает марка ЛСК-СС

Каждая буква в обозначении ЛСК-СС — функциональная характеристика по ТУ ОЯД 503.070:

• Л — лента (тип материала; в отличие от листовых миканитов и пакетных материалов)
• С — слюдинитовая (на основе слюдяной бумаги из щипаной слюды-мусковита, переработанной в листовой материал)
• К — кремнийорганическое связующее. Это принципиальное отличие от серии ЛСК-110, где буква «К» обозначает компаундное (эпоксидное) связующее. В ЛСК-СС, ЛСК-Т, ЛСК-ТТ, ЛСКВ «К» расшифровывается именно как кремнийорганическое — отсюда и более высокий класс нагревостойкости.
• СС — двусторонняя стеклоткань: оба плоских слоя ленты выполнены из электроизоляционной стеклоткани. По части источников встречается расшифровка как «стеклоСетка + стеклоТкань» — допустимое исполнение по согласованию для ленты с пониженным граммажом и облегчённой укладкой; основной серийный вариант — две стеклоткани одинакового состава.

Цифровых индексов в марке нет — этим ЛСК-СС отличается от серии ЛСК-110, где «110» означает индекс рецептуры эпоксидного компаунда. У ЛСК-СС связующее одно — кремнийорганический полимер, и дифференциация по толщинам (0,15 / 0,17 мм) задаётся отдельным параметром в обозначении при заказе.

Полное обозначение ленты по ТУ выглядит так: Лента ЛСК-СС 0,15×25 ТУ ОЯД 503.070-2002 — где 0,15 — размер по толщине (мм), 25 — ширина ролика (мм). При заказе важно явно прописывать редакцию ТУ: для текущих поставок — 2002 года, для совместимости со старыми чертежами иногда указывают 1989 года (ОЯД 503.070-89). В обоих случаях лента производится по идентичной нормативной базе, нормированные параметры совпадают; разница только в редакционных уточнениях.

Технические характеристики ЛСК-СС

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Кремнийорганический полимер (полиметилфенилсилоксановой группы)
Подложки	Электроизоляционная стеклоткань с двух сторон, 38±4 г/м² каждая (по согласованию — стеклосетка с одной стороны для облегчённого исполнения)
Толщины	0,15 ±0,02 мм и 0,17 ±0,02 мм
Класс нагревостойкости	H, длительно до 180 °C (ГОСТ 8865-93)
Средняя электрическая прочность	12 кВ/мм для 0,15 мм / 11 кВ/мм для 0,17 мм (не менее)
Пробивное напряжение в отдельных точках	≥1,2 кВ (обе толщины)
Удельная разрушающая нагрузка при растяжении	≥145 Н/см (обе толщины)
Поверхностная плотность	210±35 г/м² (0,15 мм) / 225±40 г/м² (0,17 мм)
Массовая доля летучих, не более	2 %
Режим отверждения связующего	16 часов при 180 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	6 месяцев при 15–35 °C / 12 месяцев при 5 °C
Поставка	Ролики диаметром 100±10 мм; ширина — по согласованию (типовой ряд: 15, 20, 25, 30, 35 мм; узкие 10 мм и широкие до 50 мм — по запросу); внутренний диаметр втулки 36±1 мм

Источник параметров — ТУ ОЯД 503.070-2002, разделы 1.2 (классификация и обозначение), 1.3 (основные характеристики), 1.4 (электрические показатели), 5.2 (условия хранения). Тангенс угла диэлектрических потерь и удельное объёмное сопротивление в данном ТУ не нормируются — это типично для отраслевых ТУ на специализированные ленты, где главный параметр — гарантированное пробивное напряжение.

Электрические характеристики ЛСК-СС по толщинам

Лента выпускается в двух нормативных толщинах. Электрическая прочность отличается на 1 кВ/мм между ними — при росте толщины удельная прочность снижается, как у всех слюдинитовых лент.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхностная плотность г/м²
0,15 ±0,02	12	≥1,2	≥145	210±35	К товару →
0,17 ±0,02	11	≥1,2	≥145	225±40	К товару →

Источник нормативных значений — ТУ ОЯД 503.070-2002, Таблица 1 (электрическая прочность и пробивное), Таблица 2 (механические параметры и поверхностная плотность). Среднее пробивное напряжение в данном ТУ не нормируется — нормируется только пробивное в отдельных точках, как наиболее жёсткий параметр для систем тяговой изоляции с высокими ударными перенапряжениями.

Сравните: у эпоксидной ленты ЛСК-110-ТТ при той же толщине 0,15 мм электрическая прочность ≥18 кВ/мм, у компаундной ЛСК-110-ТПл при 0,15 мм — ≥26 кВ/мм. ЛСК-СС в полтора-два раза «слабее» по погонной прочности, но эпоксидные ленты не выдерживают длительной работы при 180 °C — они ограничены классом B (130 °C). Замена ЛСК-СС на эпоксидную ленту в тяговом двигателе означает межрегламентный пробой обмотки в течение 1–3 тысяч моточасов вместо паспортных 30–50 тысяч.

Класс нагревостойкости H по ГОСТ 8865-93

Класс H — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Длительная допустимая рабочая температура для класса H — 180 °C. Для ЛСК-СС ограничивающий элемент — кремнийорганический полимер связующего: сама слюда-мусковит термостойка значительно выше (до 600 °C кратковременно по Корицкому Ю.В.), стеклоткань работает до 500–550 °C, но уже при 200 °C длительно силоксановый полимер начинает медленно деполимеризоваться, теряя адгезию к слюде и стеклоткани.

Что произойдёт при систематическом превышении 180 °C? На второй стадии (195–215 °C, тысячи часов) начинается медленная деполимеризация — связующее теряет до 10–15 % массы за счёт отщепления низкомолекулярных фрагментов. На первой стадии (180–195 °C, сотни часов) кремнийорганический полимер удерживает характеристики, но снижает скорость дальнейшего отверждения — повторные термоциклы могут привести к появлению микротрещин. На третьей стадии (выше 220 °C) лента становится хрупкой, при изгибе крошится — изоляция теряет монолитность, начинается межслоевой пробой.

Кратковременно ЛСК-СС переносит температуры до 220–230 °C — например, в режимах сопротивления при экстренном торможении тягового двигателя, когда обмотка за несколько секунд нагревается до этих значений за счёт большого тока в режиме реостатного торможения. Такие пики не вызывают деградации, если общее время нахождения выше 180 °C не превышает 0,5 % срока службы. Для применений с систематической работой выше 180 °C — нужна лента класса C (200 °C) на кремнийорганической основе: ЛСКВ, или современная Элмикатерм 529099 с улучшенными характеристиками.

Где применяется ЛСК-СС: тяговая электротехника

Тяговые электродвигатели магистральных локомотивов

Главное и массовое применение ЛСК-СС — корпусная и витковая изоляция якорных и полюсных обмоток тяговых электродвигателей постоянного и переменного тока для электровозов и тепловозов. В этих машинах изоляция работает в режимах высокой удельной нагрузки: длительный ток главных полюсов 600–1500 А, удельная мощность до 4 кВт/кг массы обмотки, тепловой режим якоря в установившемся режиме 150–175 °C, в режиме боксования и пиковой тяги — кратковременно до 200 °C. Размер по толщине 0,17 мм применяется в основном для корпусной изоляции главных полюсов; 0,15 мм — для добавочных полюсов и витковой изоляции якоря с большим числом витков.

Конкретные серии тяговых машин определяются по чертежам конкретного локомотиво- или вагоноремонтного завода — лента совместима со стандартными изоляционными системами класса H тяговой техники. В отечественной тяговой электротехнике лента ЛСК-СС исторически применялась как штатный изоляционный продукт в системах общего назначения класса H.

Тяговые двигатели метрополитена

Тяговые двигатели вагонов метро работают в исключительно тяжёлых температурных условиях: короткие межстанционные перегоны с интенсивным разгоном и торможением каждые 2–3 минуты, ограниченное самовентилирование в туннелях с уже подогретым воздухом, длительные режимы нагрева в часы пик. Якорные и полюсные обмотки изолируются кремнийорганической композицией с лентой ЛСК-СС в качестве основного материала корпусной изоляции. Толщины 0,15 и 0,17 мм укладываются в 3–6 слоёв с перекрытием 50 % для гарантированной электрической стойкости при многократных коммутационных перенапряжениях.

Тяговые двигатели городского электротранспорта

Двигатели трамвайных вагонов и троллейбусов применяют ту же изоляционную систему класса H с лентой ЛСК-СС. По сравнению с метрополитеном и магистральной тягой здесь меньше пиковые токи, но больше число пусков за смену (до 800–1200 пусков на круг по маршруту) — это даёт более высокую усталостную нагрузку на изоляцию, особенно в полюсных катушках. Лента 0,17 мм с её повышенной механической стойкостью (≥145 Н/см) держит многократные виброциклы без расслоения подложек.

Звоните +7 (953) 585-20-07 для консультации по подбору толщины и количества под конкретный тип тягового двигателя — у нас в наличии лента ЛСК-СС в нормативных толщинах 0,15 и 0,17 мм с паспортом качества по ТУ ОЯД 503.070-2002 на каждую партию.

Высоковольтные машины общего назначения класса H

Помимо тяговой техники, ЛСК-СС востребован в специальных машинах общего назначения, спроектированных под класс H 180 °C: крупные асинхронные двигатели для нефтегазовой и металлургической отраслей с тяжёлым температурным режимом, синхронные двигатели для шахтных подъёмников, генераторы постоянного тока для электролизных установок. Объём этих применений значительно меньше, чем тяговой техники, но конструктивно они близки — высокая удельная нагрузка обмотки, обязательный класс H, длительная работа на номинальной мощности.

Технология намотки и отверждения ЛСК-СС

Лента гибкая при комнатной температуре (15–25 °C), специальный подогрев перед намоткой не требуется. Это отличие от лент серии ЛСМ, где ролик подогревается до 60–80 °C для размягчения связующего перед укладкой. Кремнийорганический полимер ЛСК-СС не требует пластификации нагревом — он остаётся гибким при комнатной температуре в течение всего гарантийного срока хранения.

Намотка возможна в двух режимах:

• Ручная намотка — основной режим для ремонта тяговых двигателей и мелкосерийного производства. Намотчик удерживает ролик в одной руке, другой формирует укладку по стержневому пакету или полюсной катушке. Натяжение — умеренное, без растягивания ленты; контроль по равномерности перекрытия слоёв.
• Механизированная намотка — на лентоизолировочных станках с программным управлением. Применяется в серийном производстве тяговых двигателей. Скорость намотки — обычно 0,3–0,6 м/с, что ниже, чем для эпоксидных лент (0,5–0,8 м/с) — кремнийорганика менее склонна к мгновенной адгезии, требует более тщательной укладки витков.

Перекрытие при намотке: для корпусной изоляции тяговых двигателей — 50 % (полуперекрытие), регулярно с укладкой нескольких слоёв (3–6 слоёв). Для витковой изоляции в якоре — также полуперекрытие, число слоёв задаётся напряжением на виток. На выходе обмотки из паза регулярно применяется усиление с локальным треть-перекрытием (67 %) для защиты от скользящих разрядов в зоне изгиба.

Режим отверждения готовой обмотки с уложенной ЛСК-СС: 16 часов при температуре 180 °C. Отверждение проводится в сушильной печи или индукционной камере с контролем температуры в нескольких точках обмотки. На стадии отверждения кремнийорганический полимер из вязко-текучего состояния переходит в монолитную сшитую структуру, образуя цельную изоляцию между витками. Скорость нагрева при отверждении — не выше 30 °C/час, иначе возможно вспучивание плёночной структуры за счёт быстрого выделения летучих продуктов отверждения.

Это критично для ЛСК-СС в большей степени, чем для эпоксидных лент — кремнийорганический полимер более чувствителен к перепаду температур, при резком нагреве на холодном ролике возможна локальная конденсация влаги на внутренних слоях ленты с дальнейшим браком при отверждении. Обязательная подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 65 %) минимум 4 часа после извлечения из заводской упаковки.

Как выбрать толщину ЛСК-СС: 0,15 или 0,17 мм

Расчёт толщины ленты в системе тяговой изоляции основан на коэффициенте запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — суммарное пробивное напряжение всех слоёв изоляции, U_раб — рабочее напряжение между изолируемыми элементами с учётом коммутационных перенапряжений. Для тяговой изоляции класса H типичное значение k_зап — 4–6, что выше, чем для общепромышленных систем класса B (3–5), за счёт более жёстких эксплуатационных условий.

Практический алгоритм выбора:

1. Определить рабочее напряжение между витками катушки (U_вит) и между обмоткой и корпусом (U_корп). Для тяговых двигателей: типичные значения U_вит = 30–80 В на виток, U_корп = 750 В для постоянного тока, 1500–3000 В для переменного.
2. Учесть коммутационные перенапряжения: для тяговых двигателей с реостатным торможением — коэффициент перенапряжений 2,5–3,5; для машин с питанием от тиристорных преобразователей — до 4,0.
3. Рассчитать требуемое суммарное пробивное напряжение слоистой изоляции: U_пр = k_зап × U_раб × коэф. перенапряжений.
4. Выбрать толщину и число слоёв из условия: число слоёв × пробивное на слой ≥ требуемое U_пр. Для двойной намотки с полуперекрытием эффективное пробивное на слой ленты 0,15 мм составляет ≈2,4 кВ при пробивном в точках 1,2 кВ и эл. прочности 12 кВ/мм.

Типичные сочетания для тяговых машин:

• Корпусная изоляция главных полюсов 750–1500 В постоянного тока — 4–6 слоёв ЛСК-СС 0,17 мм с полуперекрытием. Толщина 0,17 мм предпочтительнее благодаря большей механической стойкости и удобству укладки на крупных полюсных катушках.
• Корпусная изоляция якоря 750–1500 В — 5–8 слоёв ЛСК-СС 0,15 мм с полуперекрытием (тонкие толщины предпочтительнее для якоря — меньше суммарная толщина изоляции, лучше теплоотдача).
• Витковая изоляция в катушках с большим числом витков (полюс возбуждения 2000–4000 витков) — 0,15 мм в один слой, без перекрытия — экономия толщины критична при ограниченном пазовом пространстве.
• Корпусная изоляция полюсов высоковольтных машин 3 кВ переменного тока — 6–8 слоёв 0,17 мм с полуперекрытием и обязательным усилением выхода из паза.

Если по конкретному проекту нужен расчёт количества ленты под чертёж тягового двигателя — +7 (953) 585-20-07, поможем рассчитать с учётом длины обмотки, числа полюсов и требуемого числа слоёв.

Место ЛСК-СС в номенклатуре слюдинитовых лент

Слюдинитовые ленты различаются по типу связующего, классу нагревостойкости и составу подложек. ЛСК-СС занимает позицию «специализированной ленты класса H для тяговых машин» — это единственная отечественная марка с такой комбинацией параметров.

Марка	Связующее	Класс / темп.	Эл. прочность	Применение
ЛСК-110-ТПл	Эпоксидный компаунд	B / 130 °C	26–49 кВ/мм	Машины общего назначения до 6 кВ
ЛСК-110-ТТ	Эпоксидный компаунд	B / 130 °C	15–29 кВ/мм	Корпусная изоляция стержневых обмоток
ЛСК-СС (этот раздел)	Кремнийорганический	H / 180 °C	11–12 кВ/мм	Тяговые электродвигатели локомотивов и метро
ЛСКВ	Кремнийорганический	C / 200 °C	не норм.	Гидро- и турбогенераторы до 11 кВ
ЛСПМ	Кремнийорганический + полиимидная плёнка	F / 155 °C	низкая	Низковольтные машины с барьерной плёнкой

Ключевая особенность ЛСК-СС в этом ряду — узкая специализация под тяговый сегмент: «средний» класс H, симметричные подложки из стеклоткани с двух сторон (вибростойкость), экономичная конструкция без полиимидной плёнки. Когда нужен класс выше — берут ЛСКВ (200 °C); когда нужна полиимидная барьерная плёнка для тонкой изоляции — ЛСПМ; когда работа на класс B — серия ЛСК-110.

Чем ЛСК-СС отличается от родственных марок

ЛСК-СС vs ЛСК-110-ТТ

Главное отличие — связующее и класс нагревостойкости. ЛСК-СС: кремнийорганика, класс H (180 °C). ЛСК-110-ТТ: эпоксидный компаунд, класс B (130 °C). Разница в длительной рабочей температуре — 50 °C, что в тяговой технике принципиально: эпоксидная лента в тяговом двигателе дегадирует за 1–3 тысячи моточасов вместо штатных 30–50 тысяч у кремнийорганической. С другой стороны, у ЛСК-110-ТТ электрическая прочность в 1,5–2 раза выше при сопоставимой толщине, что выгодно в общепромышленных машинах класса B.

ЛСК-СС vs ЛСКВ

Обе ленты — кремнийорганические, но разный класс. ЛСК-СС: класс H (180 °C). ЛСКВ: класс C (200 °C). ЛСКВ используется для гидрогенераторов, турбогенераторов и машин до 11 кВ, где тепловой режим ещё жёстче, чем у тяговых двигателей. Для тяговой техники класс C избыточен — двигатели локомотивов и метро не работают длительно при 200 °C, а только кратковременно. Поэтому в тяговом сегменте экономически целесообразна именно ЛСК-СС, а не более дорогая ЛСКВ.

ЛСК-СС vs ЛСПМ

Принципиальное конструктивное отличие. ЛСК-СС: две стеклоткани без плёнки, класс H 180 °C. ЛСПМ: содержит полиимидную (PI) плёнку как барьерный слой, класс F 155 °C. ЛСПМ используется в низковольтных машинах с тонкой изоляцией, где барьерная плёнка PI критична для электрической прочности на тонких слоях. Для тяговых машин с высокими механическими нагрузками и многослойной намоткой PI-плёнка избыточна и удорожает ленту — ЛСК-СС оптимальнее по соотношению стоимость/функциональность.

Современные аналоги ЛСК-СС

За три десятилетия с момента принятия ТУ ОЯД 503.070 рынок изоляционных лент для тяговых машин обновился. Прямой современный аналог ЛСК-СС:

Лента Элмикатерм 529099 — слюдинитовая лента класса H (180 °C) на улучшенном кремнийорганическом связующем с повышенной электрической прочностью. По геометрии (толщины, ширина роликов) и составу подложек повторяет ЛСК-СС; ключевые улучшения и отличия:

• Электрическая прочность ≈20 кВ/мм против 11–12 кВ/мм у ЛСК-СС — почти двукратный прирост за счёт усовершенствованной рецептуры связующего и контроля однородности слюдяной набивки.
• Удельная разрушающая нагрузка ≈240 Н/см против 145 Н/см — повышение механической стойкости на 65 %, что важно для виброактивных применений.
• Гарантийный срок хранения 3 месяца при 15–35 °C против 6 месяцев у ЛСК-СС — обратная сторона улучшенной рецептуры: связующее более склонно к саморасшивке при хранении. Для предприятий с регулярным потреблением это не критично, но для ремонтных баз с нерегулярными закупками — фактор в пользу классической ЛСК-СС с большим окном хранения.

Замена ЛСК-СС на Элмикатерм 529099 в проектах класса H — допустима без ограничений со стороны электрической прочности (постоянно в плюс). Обратная замена Элмикатерм 529099 на ЛСК-СС в системах, спроектированных под повышенную электрическую прочность, требует пересогласования числа слоёв намотки — у ЛСК-СС нужно укладывать в 1,5–2 раза больше слоёв для эквивалентной электрической стойкости.

В проектах серийного производства тяговых двигателей выбор между ЛСК-СС и Элмикатерм 529099 чаще делается в пользу первой по критерию складских запасов: для ленты 6 месяцев хранения логистика проще, особенно при поставках партиями раз в полгода. В капитальном ремонте локомотивных депо, где материалы расходуются неравномерно, помимо этого чаще выбирают ЛСК-СС — с риском списания части ролика по истечении гарантийного срока проще управлять.

Совместимость с пропиточными составами

ЛСК-СС предназначена для применения с кремнийорганическими пропиточными лаками класса H. Лента уложенной обмотки после укладки и предварительной сушки проходит вакуумно-нагнетательную пропитку (VPI) или окунание с последующим отверждением при 180 °C. Совместимая основная группа лаков:

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

• КО-916К — кремнийорганический эмаль-лак для класса H, отверждение 4–6 ч при 180 °C. Стандарт для пропитки тяговых двигателей в локомотивостроении.
• КО-921, КО-921Т — кремнийорганический пропиточный лак класса H, отверждение 6–8 ч при 180 °C. Применяется в тяговых машинах с повышенными требованиями к электрической прочности.
• КО-964Н — кремнийорганический эмаль-лак для классов H и С, отверждение 4 ч при 180 °C или 2 ч при 200 °C. Современный аналог КО-916.

Несовместимые пропиточные составы:

• Эпоксидные пропитки класса B/F (ЭП-91, КП-50, ПЭ-933) — отверждаются при температурах ниже 180 °C, не подходят для тяговых машин с длительной эксплуатацией при 175–180 °C; кроме того, эпоксидные смолы химически несовместимы с кремнийорганическим связующим самой ленты — после отверждения система теряет монолитность.
• Глифталевые лаки (ГФ-95, МЛ-92) — устаревший класс пропитки, термически ограничен 130 °C, неприменим для класса H.
• Битумные пропитки — несовместимы по химической природе, при работе на 180 °C размягчаются и стекают.

Безпропиточная (VPI-free) эксплуатация ЛСК-СС теоретически возможна — после отверждения связующего самой ленты в течение 16 ч при 180 °C обмотка имеет работоспособную изоляцию. На практике в тяговых машинах безпропиточная схема почти не задействуется — вибрационные и температурные нагрузки требуют дополнительной заливки лаком для гарантированной механической монолитности изоляционного пакета.

ТУ ОЯД 503.070-2002 и ранняя редакция -89

ТУ ОЯД 503.070-2002 — действующая редакция отраслевых технических условий электротехнической промышленности на ленту ЛСК-СС. Расшифровка шифра:

• ОЯД — индекс группы изделий по системе отраслевой кодификации (изоляционные ленточные материалы)
• 503.070 — внутренний регистрационный номер документа
• 2002 — год последней редакции

Ранняя редакция — ТУ ОЯД 503.070-89 — действовала с 1989 года и отражена в чертежах тяговых двигателей советской постройки (ВЛ80, ВЛ85, ЭР2Р/ЭР200, метровагоны 81-серии и др.). Параметры ленты в редакциях 1989 и 2002 годов идентичны по основным нормированным значениям; разница только в редакционных уточнениях по методам испытаний и приёмочной документации. При приёмке партии важно сверять, по какой редакции выпущена лента — для машин с чертежами под ТУ -89 формально требуется именно эта редакция, хотя физически продукт совместим.

В отличие от наших собственных ТУ серии 273314 (например, ТУ 273314-019 — это шифр другого материала из нашего номенклатурного перечня, не имеющий отношения к ЛСК-СС), ТУ ОЯД 503.070 — отраслевой советский стандарт, не привязанный к конкретному производителю. Лента ЛСК-СС по этому ТУ может выпускаться разными предприятиями с гарантией идентичности нормированных параметров — это и есть смысл отраслевого ТУ.

Контроль качества и паспорт партии ЛСК-СС

Каждая партия ЛСК-СС отгружается с паспортом качества, в котором указываются:

• Полное обозначение — марка, толщина, ширина ролика, ТУ ОЯД 503.070-2002
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по выборке: толщина, поверхностная плотность, массовая доля летучих, средняя электрическая прочность, пробивное напряжение в отдельных точках, удельная разрушающая нагрузка
• Результаты визуального осмотра — отсутствие складок, разрывов, локальных утолщений, отслоения подложек
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся паспорт качества ТУ ОЯД 503.070. Для поставок в тяговую технику Минтранса дополнительно проводятся расширенные испытания по требованиям заказчика — измерение пробивного напряжения после термоциклирования (10 циклов 25 ↔ 180 °C), проверка стойкости к вибрационным нагрузкам, контроль геометрических параметров на каждом ролике.

По истечении гарантийного срока возможна повторная аттестация партии у производителя — повторное испытание электрической прочности и проверка состояния связующего по доле летучих. Срок действия паспорта качества — равен гарантийному сроку хранения ленты (6 месяцев от даты выпуска при 15–35 °C или 12 месяцев при 5 °C).

Типичные ошибки при выборе и применении ЛСК-СС

1. Замена ЛСК-СС на эпоксидную ленту класса B (ЛСК-110-ТТ) по цене

Соблазн «сэкономить» на материале для тягового двигателя — самая критическая ошибка. Эпоксидная лента ЛСК-110-ТТ имеет в 1,5–2 раза более высокую электрическую прочность, что технически выглядит как «улучшение». Но класс нагревостойкости B (130 °C) принципиально не подходит для тяговой техники: при работе двигателя на 150–175 °C эпоксидное связующее ускоренно стареет и деградирует за 1–3 тыс. моточасов вместо паспортных 30–50 тыс. для кремнийорганики. Результат — преждевременный пробой обмотки, внеплановый ремонт, потеря локомотива из эксплуатации. В чертежах тяговых машин лента ЛСК-СС указана осознанно — замена недопустима без переутверждения класса всей системы изоляции.

2. Использование в проектах класса C (200 °C) длительно

В отдельных конструкциях высокотемпературных двигателей (некоторые бесколлекторные машины, генераторы постоянного тока для специальных применений) система рассчитана на длительную работу при 200 °C. Применение ЛСК-СС (класс H, 180 °C) в таких системах приводит к ускоренной деполимеризации связующего: за 5–8 тысяч часов при 200 °C лента теряет 10–15 % массы и становится хрупкой. Для систем класса C нужна ЛСКВ, специально рассчитанная на 200 °C.

3. Замена ЛСК-СС на лёгкую ленту со стеклосеткой при высокой вибрационной нагрузке

Для удешевления иногда предлагается «облегчённое» исполнение ленты с одной стеклосеткой вместо стеклоткани. Но в тяговых машинах с интенсивной вибрацией (виброускорения до 20–30 g на буксовых узлах) стеклосетка не держит — после 50–100 тыс. км пробега начинается расслоение слоёв изоляции. На статичных применениях (трансформаторы, неподвижные катушки) такая замена допустима. Для тяговых применений только полноценная двусторонняя стеклоткань.

4. Подогрев ленты перед намоткой, как для ЛСМ

Намотчики, привыкшие работать с лентами серии ЛСМ (где ролик подогревается до 60–80 °C для размягчения связующего), иногда используют тот же приём к ЛСК-СС. Это неправильно: подогрев кремнийорганического связующего выше 50 °C начинает запускать процесс отверждения — лента в ролике слипается, при разматывании рвётся по местам слипания. Для ЛСК-СС намотка строго при комнатной температуре, без подогрева.

5. Нарушение режима отверждения 16 часов при 180 °C

Соблазн «ускорить» отверждение, повысив температуру до 200–220 °C за 6–8 часов, приводит к неполному завершению полимеризации. Кремнийорганический полимер требует именно 16 часов при 180 °C — это термодинамически оптимальный режим для глубины сшивки и удаления низкомолекулярных продуктов реакции. Сокращение времени до 8 часов даёт изоляцию с пониженной электрической прочностью (на 20–30 % ниже паспортной) и с риском дальнейшего «дозревания» в эксплуатации с локальными деформациями.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Хранение и транспортировка ЛСК-СС

Условия хранения по ТУ ОЯД 503.070-2002:

• Температура воздуха в складском помещении: 15–35 °C — гарантийный срок 6 месяцев; 5 °C — гарантийный срок 12 месяцев. Хранение при 5 °C удобно для ремонтных баз с нерегулярным потреблением — позволяет держать запас на полгода вперёд.
• Относительная влажность воздуха: до 75 %. Длительное превышение влажности 85 % приводит к набуханию слюдяной бумаги и снижению электрической прочности на 15–25 % от паспортного значения.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте.
• Положение роликов: вертикально на торце на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей.

Не «из холодильника на станок» — это типовая ошибка, дающая брак в первой партии после смены сезона. При переходе ролика с 5 °C на 25 °C перед намоткой обязательная выдержка не менее 4 часов при цеховой температуре — иначе на холодной поверхности ленты возможна конденсация атмосферной влаги, что приводит к локальной потере электрической прочности после отверждения.

Транспортировка — в крытом транспорте (автомобильном, железнодорожном) с защитой от атмосферных осадков и прямого солнечного света. Допустимая температура при транспортировке — от –40 до +40 °C. Время в пути не должно сокращать общий гарантийный срок более чем на 25 % — для длительной транспортировки заранее закладывать дополнительный запас.

Частые вопросы по ЛСК-СС

Чем ЛСК-СС принципиально отличается от ЛСК-110-ТПл — это разные ленты или варианты одной серии?

Это разные ленты, объединённые только общей буквой «С» (слюдинитовая) в обозначении. ЛСК-СС: кремнийорганическое связующее, класс H (180 °C), ТУ ОЯД 503.070, специализирована под тяговые электродвигатели. ЛСК-110-ТПл: эпоксидный компаунд, класс B (130 °C), ТУ 16-91 И02.0168.001, для машин общего назначения. Буква «К» в обозначениях расшифровывается по-разному: для ЛСК-СС — кремнийорганическое, для ЛСК-110 — компаундное (эпоксидное). Не взаимозаменяемы.

Можно ли применить ЛСК-СС в обычном асинхронном двигателе вместо ЛСК-110-ТТ?

Технически — да: класс H (180 °C) выше класса B (130 °C), и применение более высококлассной ленты в системе более низкого класса не противоречит стандартам. Но это экономически невыгодно: ЛСК-СС дороже эпоксидной ленты, имеет в 1,5–2 раза меньшую электрическую прочность (потребуется больше слоёв намотки) и сложнее в технологии (отверждение 16 ч при 180 °C вместо 10–16 ч при 160 °C). Для асинхронных двигателей класса B рекомендуется использовать именно эпоксидные ленты серии ЛСК-110.

В чём разница между двусторонней стеклотканью и комбинацией стеклоткань+стеклосетка?

Двусторонняя стеклоткань (главный серийный вариант ЛСК-СС) — две полноценные тканевые подложки одинакового состава, обеспечивающие максимальную механическую прочность и виброустойчивость (≥145 Н/см на разрыв). Стеклосетка с одной стороны — облегчённое исполнение по согласованию: меньшая поверхностная плотность ленты, более низкая цена, но и пониженная виброустойчивость. Для тяговых применений — только двусторонняя стеклоткань; для статичных лабораторных и испытательных применений допустимы оба варианта.

Сколько слоёв намотки нужно для тягового двигателя локомотива на 1500 В постоянного тока?

Обычный расчёт для корпусной изоляции главного полюса 1500 В постоянного тока: с учётом коммутационных перенапряжений (×3) рабочее напряжение на изоляции ≈4500 В; коэффициент запаса 4–5 → требуемое пробивное ≈18–22 кВ; при ленте 0,17 мм с пробивным в точках 1,2 кВ на слой и эффективном пробивном при двойной намотке ≈2,4 кВ на слой — необходимо 8–10 слоёв с полуперекрытием. Конкретное значение определяется чертежом двигателя — обращайтесь за консультацией.

Где взять полный текст ТУ ОЯД 503.070-2002 для ознакомления?

ТУ — отраслевой нормативный документ, в открытом доступе в полном виде не публикуется (как и большинство отраслевых ТУ электротехнической отрасли). Основные нормированные показатели приведены в нашей таблице характеристик выше — этого достаточно для большинства проектных и эксплуатационных задач. Полный текст ТУ предоставляется производителем по официальному запросу заказчика с обоснованием цели использования.

Можно ли заменить ЛСК-СС на современный аналог (Элмикатерм 529099)?

Да, с поправкой на пересчёт числа слоёв намотки. Элмикатерм 529099 имеет почти двукратно более высокую электрическую прочность (≈20 кВ/мм против 11–12 кВ/мм у ЛСК-СС), как результат для эквивалентной электрической стойкости можно укладывать в 1,5–2 раза меньше слоёв. Класс нагревостойкости одинаков (H, 180 °C). Замена допустима в тяговых машинах с предварительным согласованием технологом ремонтного предприятия. Гарантийный срок хранения у Элмикатерм 529099 короче (3 месяца против 6 у ЛСК-СС) — учитывайте при заказе.

Какой пропиточный лак выбрать под ЛСК-СС?

Кремнийорганический лак класса H: КО-916К (стандарт), КО-921 или КО-964Н (современный аналог). Эпоксидные пропитки (ЭП-91, КП-50) несовместимы по химической природе со связующим ленты и по классу нагревостойкости (B вместо H). Глифталевые лаки тоже не подходят. При выборе лака руководствуйтесь технологическим регламентом конкретного двигателя.

Нормативные и справочные источники

• ТУ ОЯД 503.070-2002 «Лента слюдинитовая ЛСК-СС» — отраслевой ТУ электротехнической промышленности; разделы 1.2 (классификация и обозначение), 1.3 (основные параметры), 1.4 (электрические характеристики), 5 (хранение и транспортировка). Ранняя редакция — ТУ ОЯД 503.070-89.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C с длительными температурами 90/105/120/130/155/180/200 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как двусторонняя подложка ленты ЛСК-СС.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел по кремнийорганическим связующим.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, коэффициенты запаса для тяговой техники.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок современными.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита.

Заказать ЛСК-СС по ТУ ОЯД 503.070-2002

Лента ЛСК-СС в нормативных толщинах 0,15 и 0,17 мм — в наличии на складе ИзолитПром в Москве и Красноярске. Стандартные ширины роликов 15, 20, 25, 30, 35 мм; нестандартные 10 и 50 мм — под заказ за 7–14 рабочих дней. Каждая партия отгружается с паспортом качества по ТУ ОЯД 503.070-2002; по запросу — расширенный протокол испытаний соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты. Скидка от 10 кг продукции.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом необходимой толщины, ширины ролика, количества и срока поставки. Бесплатная консультация по выбору толщины и расчёту числа слоёв под конкретный тип тягового двигателя.

Родственные марки в нашей номенклатуре: ЛСК-110-ТПл (класс B 130 °C, эпоксид, общее назначение), ЛСК-110-ТТ (класс B, корпусная изоляция стержневых обмоток), ЛСКВ (класс C 200 °C, для генераторов до 11 кВ), ЛСПМ (с полиимидной плёнкой, для низковольтных машин). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
