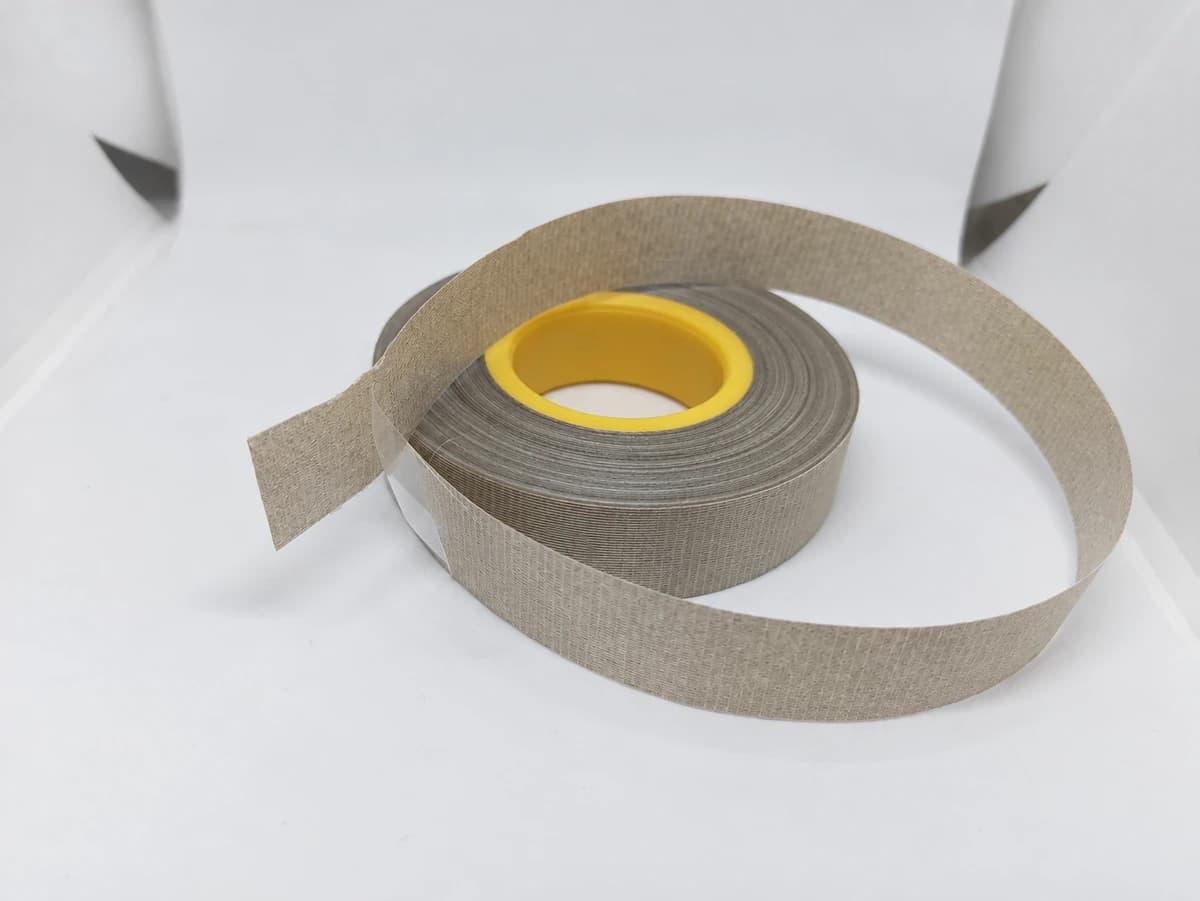

Лента Элмикатерм 52409-3
Лента с разделительной плёнкой для корпусной изоляции крупных электрических машин; плёнку снимают в технологическом процессе.
Нормативная документация: ТУ 3492-013-00214639-00. Температурная характеристика технического листа — класс F, до 155 °C.
Характеристики: Лента Элмикатерм 52409-3
Данные технического листа по толщине
| Толщина, мм | Подтверждённые показатели |
|---|---|
| 0,18 | Допуск толщины: ±0,02 мм; Разрушающая нагрузка при растяжении: 150 Н/см; Электрическая прочность: 25 кВ/мм; Поверхностная плотность слюдяной бумаги: 120±6 г/м²; Поверхностная плотность стеклоткани: 33±3 г/м²; Поверхностная плотность связующего: 102±20 г/м²; Массовая доля летучих веществ, не более: 1.5 %; Поверхностная плотность: 260±25 г/м²; Тангенс угла диэлектрических потерь, исходное состояние: 0.02 %; Тангенс угла диэлектрических потерь при 155 °C: 0.09 %; Текучесть связующего: 40–70 %; Гарантийный срок хранения: 3 (6 при 5 °C) мес. |
Для срока хранения первое значение технического листа относится к температуре 15–35 °C, значение в скобках — к 5 °C. Это не разрешение хранить или перевозить ленту при иных отрицательных температурах.
Таблица воспроизводит информационные значения технического листа производителя: сам источник отдельно указывает, что они не являются минимальными или максимальными нормами. Остальные параметры и соответствие конкретной изоляционной системе проверяются по действующему ТУ, конструкторской документации и паспорту партии.
Источник характеристик: технический лист «Ленты электроизоляционные слюдинитовые / слюдопластовые пропитанные», 2016.
Документы: Лента Элмикатерм 52409-3
Заказ и подбор
При запросе укажите марку 52409-3, толщину, ширину, количество и требования проекта. Наличие, срок поставки и комплект документов подтверждаются в предложении на конкретную партию.
