Лента слюдинитовая ЛСК-110-СПл: для промышленных предприятий — доставка в Красноярске

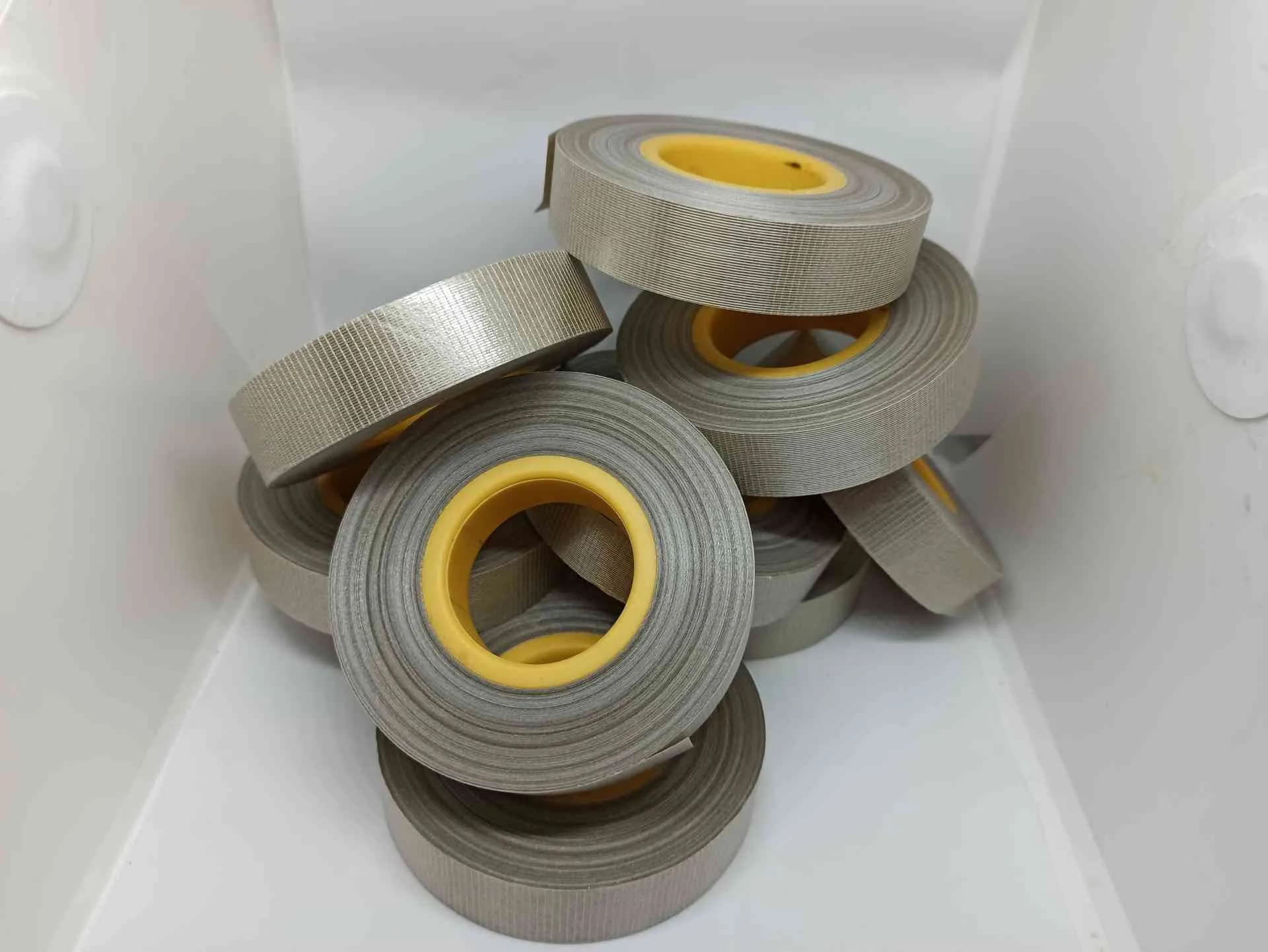

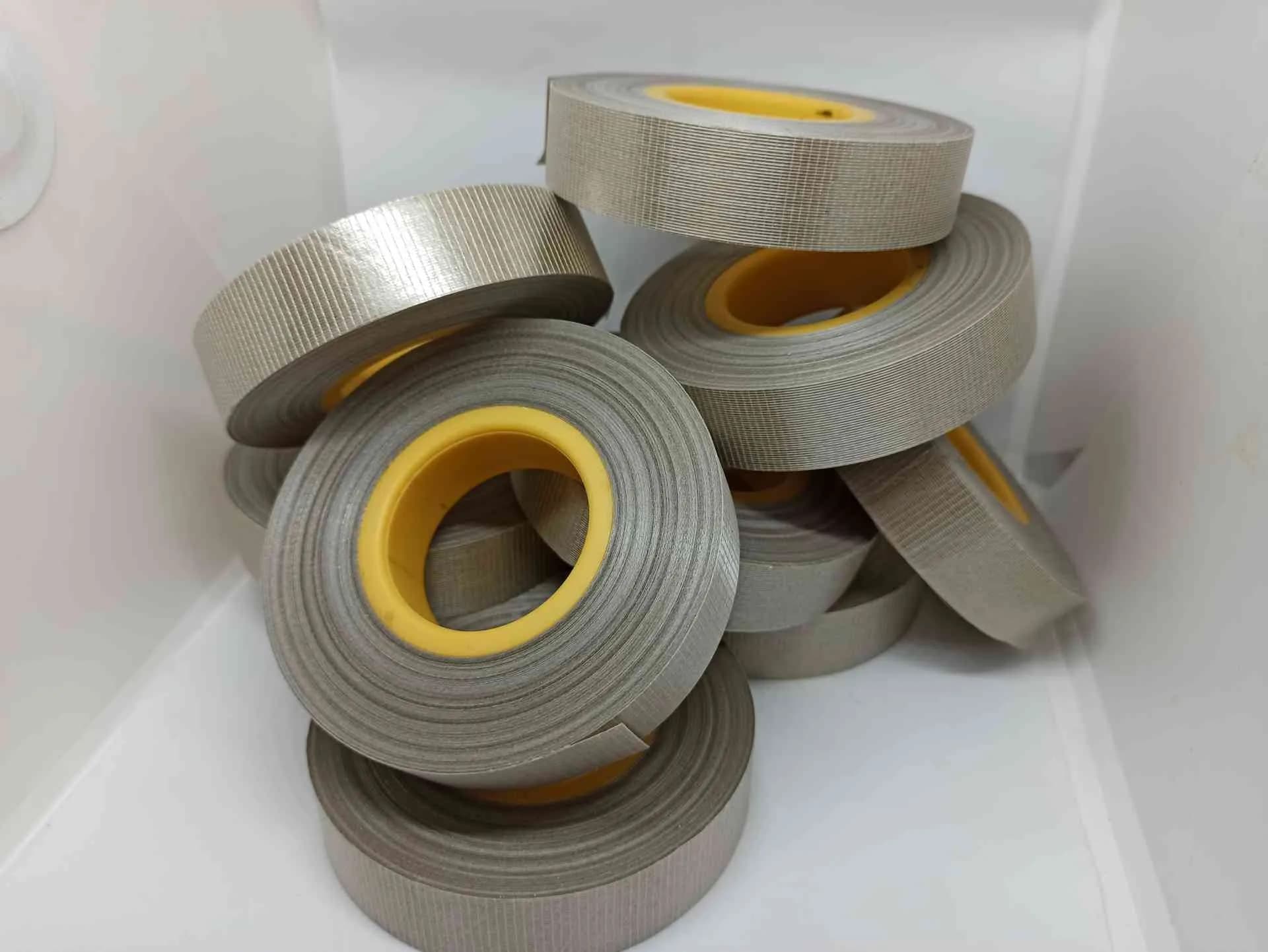

Лента слюдинитовая ЛСК-110-СПл — гибкая электроизоляционная лента на слюдяной бумаге из мусковита с эпоксидным компаундным связующим, армированная с одной стороны стеклосеткой и с другой стороны полиэтилентерефталатной (ПЭТФ) плёнкой. Класс нагревостойкости — B (130 °C) по ГОСТ 8865-93, выпускается по отраслевым техническим условиям ТУ 16-91 И02.0168.001 (электротехническая промышленность СССР, 1991). Лента поставляется в роликах для ручной и механизированной намотки катушечных обмоток крупных асинхронных двигателей и низковольтных электрических машин общего назначения.

В семействе серии 110 (ТПл / СПл / ТТ / СТ) вариант СПл — лёгкая лента с гибкой армирующей подложкой. Слюдяная бумага и связующее у СПл и ТПл идентичны — отличие только в подложке: вместо плотной стеклоткани востребован стеклосетка с открытой ячеистой структурой. Это даёт два следствия: лента лучше пропитывается лаком (через ячейки сетки лак свободно проникает в слюдяной слой) и легче гнётся при намотке на катушки сложной геометрии. Стоимость — снижение разрывной нагрузки с 60–120 Н/см у ТПл до 72 Н/см у СПл.

⚠️ Не путать с устаревшими описаниями этой марки в каталогах. На некоторых сайтах встречаются ошибочные данные: «электрическая прочность 110 кВ/мм», «класс C, 200 °C», «кремнийорганическое связующее», «флогопитовый слюдинит», «толщины 0,14–0,18 мм», «до 20 кВ». Всё это не соответствует ТУ 16-91 И02.0168.001. Реальные параметры: 30–42 кВ/мм по толщинам, класс B (130 °C), эпоксидный компаунд, слюдинитовая бумага из мусковита, толщины 0,10–0,13 мм, до 6 кВ. Цифра «110» — внутренний индекс рецептуры компаунда, не электрическая прочность и не тепловой режим.

Что означает марка ЛСК-110-СПл

Расшифровка обозначения по ТУ 16-91 И02.0168.001 — каждый знак отражает функциональную характеристику ленты:

• Л — лента (в отличие от листового миканита Г / Ф / П)
• С — слюдинитовая (на слюдяной бумаге из мусковита; не путать со слюдопластовыми лентами серии ЛСП и слюдяными на цельных чешуйках)
• К — композиционная (слюдяная бумага + армирующая подложка + связующее, склеенные в единый материал). Тип связующего у разных марок ЛСК различается: серия 110 — эпоксидный компаунд (класс B, 130 °C); ЛСК-СС / ЛСК-Т / ЛСК-ТТ / ЛСКВ — кремнийорганический полимер (классы H–C, 180–220 °C). Буква «К» не указывает на конкретный полимер, только на композиционную природу.
• 110 — внутренний индекс рецептуры компаунда по ТУ 16-91. Не температура, не электрическая прочность. У других слюдинитовых лент цифры тоже обозначают рецептуру: 5 в ЛСЭК-5 — индекс компаунда, 934 в ЛСЭП-934 — шифр эпоксидно-полиэфирного связующего. Отдельный случай — серия ЛСКН (цифры = поверхностная плотность в г/м²) и ЛСКО-180 (180 = температура).
• С (вторая) — стеклоСетка с одной стороны: сетка из стеклонитей с открытыми ячейками, 33 ± 3 г/м² во всём диапазоне толщин. Эта буква отличает СПл от ТПл, где применяется стеклоткань-полотно или сатин.
• Пл — Плёнка ПЭТФ с другой стороны (полиэтилентерефталатная по ГОСТ 24234-80; 14–28 г/м² в зависимости от толщины ленты).

Серия 110: четыре варианта подложек ТПл / СПл / ТТ / СТ

По ТУ 16-91 И02.0168.001 серия 110 выпускается в четырёх вариантах, отличающихся комбинацией армирующих слоёв. Слюдяная бумага и эпоксидное связующее одинаковы во всех четырёх — отличается «обёртка» ленты, что напрямую влияет на механическую прочность, электрическую прочность и применимость:

Вариант	Подложки	Толщины	Прочность Н/см	Назначение
ЛСК-110-ТПл	стеклоткань + ПЭТФ-плёнка	0,08; 0,09; 0,11; 0,13; 0,15	60–120	Витковая + корпусная, повышенные мех. нагрузки на намотку
ЛСК-110-СПл (этот раздел)	стеклосетка + ПЭТФ-плёнка	0,10; 0,11; 0,13	72	Те же применения, что ТПл, при пониженных мех. нагрузках; гибкая, лучше пропитывается
ЛСК-110-ТТ	2× стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	120–240	Корпусная изоляция стержневых обмоток, высокие механические требования
ЛСК-110-СТ	стеклосетка + стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	110–190	Корпусная изоляция средней механической нагрузки; экономичная альтернатива ТТ

Электрическая прочность вариантов с ПЭТФ-плёнкой (ТПл, СПл) выше при сопоставимой толщине: 0,13 мм даёт 30 кВ/мм у ТПл и СПл против 20 кВ/мм у ТТ — именно ПЭТФ-плёнка добавляет 10 кВ/мм за счёт барьерного эффекта плотной полимерной поверхности. Все четыре варианта — один ТУ, один класс B (130 °C), одно эпоксидное связующее.

Особенность СПл, делающая её самостоятельным вариантом, а не «обеднённой ТПл»: электрическая прочность СПл и ТПл при одинаковой толщине одинакова (30 кВ/мм при 0,13 мм у обеих). Барьерный эффект даёт ПЭТФ-плёнка, она у обоих исполнений одинакова; стеклосетка и стеклоткань работают механически, не электрически.

Технические характеристики ЛСК-110-СПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Эпоксидный электроизоляционный компаунд, индекс рецептуры 110 по ТУ 16-91
Подложка с одной стороны	Стеклосетка с открытой ячеистой структурой, 33 ± 3 г/м² во всём диапазоне толщин
Подложка с другой стороны	Полиэтилентерефталатная (ПЭТФ) плёнка 14 ± 2 г/м² (для 0,10 мм) / 17 ± 2 г/м² (для 0,11 мм) / 28 ± 3 г/м² (для 0,13 мм)
Массовая доля слюды, не менее	30 %
Массовая доля связующего	25–35 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Пробивное напряжение в отдельных точках, не менее	1,4 кВ для всех толщин
Электрическая прочность средняя	30–42 кВ/мм в зависимости от толщины (см. таблицу ниже)
Удельная разрушающая нагрузка при растяжении	72 Н/см для всех толщин
Режим отверждения связующего	10–16 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется и недопустим)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики; ширина — по согласованию (типовой ряд: 15, 20, 23, 25, 30, 35 мм); диаметр ролика 100 ± 10 мм; внутренний диаметр втулки 35 ± 3 мм

Источник — ТУ 16-91 И02.0168.001ТУ, разделы 1.2–1.4, 5.2. Удельное объёмное сопротивление и tg δ для серии 110 в этом ТУ не нормируются — единственный нормированный электрический параметр — пробой. Для применений с критичным tg δ (высокочастотные машины) — запрашивается у производителя дополнительно.

Условное обозначение ЛСК-110-СПл при заказе

По ТУ 16-91 И02.0168.001 в обозначение ленты при заказе входят: марка, размер по толщине, ширина ролика, ТУ. Примеры:

Толщина 0,11 мм, ширина ролика 25 мм	Лента ЛСК-110-СПл 0,11×25 ТУ 16-91 И02.0168.001
Толщина 0,13 мм, ширина ролика 30 мм	Лента ЛСК-110-СПл 0,13×30 ТУ 16-91 И02.0168.001
Толщина 0,10 мм, ширина ролика 20 мм, по чертежу заказчика	Лента ЛСК-110-СПл 0,10×20 ТУ 16-91 И02.0168.001 по черт. № __

Типовой ряд ширины ролика — 15, 20, 23, 25, 30, 35 мм; нестандартные ширины и резка узких ленточек 4–10 мм для микродвигателей — по согласованию. При заказе указывайте помимо этого количество роликов и желаемую длину намотки на ролик.

Электрические характеристики ЛСК-110-СПл по толщинам

Для лент серии 110 ТУ задаёт индивидуальное значение электрической прочности для каждой толщины. Зависимость монотонно убывающая: чем толще слюдяной слой, тем выше вероятность пути пробоя через локальные дефекты набивки.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхн. плотность г/м²
0,10 ± 0,01	42	≥ 1,4	72	160 ± 24	К товару →
0,11 ± 0,01	38	≥ 1,4	72	175 ± 26	К товару →
0,13 ± 0,02	30	≥ 1,4	72	210 ± 30	К товару →

Источник — ТУ 16-91 И02.0168.001ТУ, Таблица 1 (электрическая прочность по толщинам), Таблица 2 (механические свойства). По сравнению с ЛСК-110-ТПл: при 0,11 мм у обеих 38 кВ/мм, при 0,13 мм — 30 кВ/мм; различие только в механической прочности (72 Н/см у СПл против 120 у ТПл при 0,11–0,13 мм). В сравнительных таблицах 0,13 мм — опорная точка для сопоставления лент разных производителей. Расхождение более чем на 2–3 кВ/мм при сравнении партий разных поставщиков — повод запросить паспорт и проверить соответствие именно этому ТУ.

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

Класс нагревостойкости B по ГОСТ 8865-93

Класс B — один из семи классов изоляционных систем по ГОСТ 8865-93 с длительной допустимой температурой 130 °C. Ограничивающим элементом ЛСК-110-СПл является эпоксидный компаунд: слюда-мусковит термостойка значительно выше (по Корицкому — до 600 °C кратковременно), стеклосетка держит 500–600 °C, ПЭТФ-плёнка — 130–155 °C, но компаунд деградирует первым при превышении 130 °C.

При длительной эксплуатации выше 130 °C компаунд стареет: на 130–150 °C через сотни часов становится хрупким, появляются микротрещины в адгезионных слоях. Выше 150 °C ПЭТФ-плёнка теряет эластичность и барьерные параметры; электрическая прочность ленты падает на 20–40 %. Полный отказ изоляции — через несколько тысяч часов на 145–155 °C. Для применений выше 130 °C — ленты класса F (Элмикатерм 524019, прямой аналог СПл) и класса H (ЛСК-СС). Полный обзор — в разделе ленты слюдинитовые.

Отраслевые применения ЛСК-110-СПл

Витковая и корпусная изоляция асинхронных двигателей до 6 кВ

Главное применение ЛСК-110-СПл — изоляция катушечных обмоток крупных асинхронных двигателей мощностью от десятков до сотен киловатт на номинальное напряжение до 6 кВ. Лента укладывается в два слоя с перекрытием 50 %: внутренний — витковая изоляция, внешний — корпусная. Для напряжений до 6 кВ при использовании СПл рекомендуется 0,13 мм с укладкой в два-три слоя. Толщина 0,11 мм — наиболее ходовая для напряжений 380–660 В, размер по толщине 0,13 мм — для 1140–3000 В. Лента совместима с системами класса B общего назначения, заявленными в технической документации соответствующего класса нагревостойкости.

Изоляция полюсных катушек и крановых электродвигателей

В машинах постоянного тока класса B СПл используется для изоляции полюсных катушек главных и добавочных полюсов, обмоток возбуждения. Тонкая толщина 0,10 мм идёт на витковую изоляцию катушек с большим числом витков; 0,13 мм — на корпусную изоляцию катушек средних машин при 220–660 В. Гибкость особенно ценна для катушек переменного шага и конусного сечения, где намотчик прокладывает ленту по геометрически сложной поверхности. В крановых электродвигателях, электротормозных машинах и электромагнитах кранового оборудования СПл задействуется для корпусной изоляции катушек тормозных магнитов и обмоток возбуждения.

Катушки электромагнитов, контакторов и ремонт машин класса B

В мощных электромагнитах (магнитные сепараторы, тяговые магниты), катушках силовых контакторов и пускателей СПл задействуется для корпусной и межслойной изоляции. Существенная доля поставок СПл идёт на ремонт ранее выпущенных машин: с 1991 года в России выпущено огромное количество машин класса B по технологии с пропиткой ЛСК-серии. Для контакторов до 1140 В — размер по толщине 0,11 мм; для тяговых электромагнитов крановой автоматики — 0,13 мм. При капитальном ремонте обмотчики обычно эксплуатируют ту же марку, что заложена в оригинальной конструкции — для сохранения паспортных характеристик. Проницаемость стеклосетки для пропиточного лака даёт более качественную VPI-пропитку, что важно для катушек с большим числом циклов нагрева. Замена СПл на Элмикатерм 524019 (класс F) допустима как «вверх по классу», но требует пересогласования с ОТК.

Когда выбирать ЛСК-110-СПл вместо ЛСК-110-ТПл

Реальный выбор между этими двумя вариантами строится на трёх практических критериях: Электрическая прочность у СПл и ТПл одинакова при сопоставимой толщине, класс нагревостойкости общий, ТУ один.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Критерий	СПл (стеклосетка + ПЭТФ)	ТПл (стеклоткань + ПЭТФ)
Удельная разрывная нагрузка	72 Н/см	60–120 Н/см
Гибкость при намотке (минимальный радиус)	лучше — от 4–5 мм	хуже — от 8–10 мм
Пропитываемость через подложку	лучше — лак проходит через ячейки стеклосетки	хуже — стеклоткань-полотно затрудняет проникновение лака
Допустимое натяжение при механизированной намотке	пониженное (риск растяжения сетки)	номинальное (стеклоткань держит нагрузку)
Поведение на станках с автоподачей и натяжителем	требует щадящей настройки	штатно работает на стандартных режимах
Цена за единицу длины (ориентировочно)	ниже на 10–15 %	выше

Эмпирическое правило: СПл выбирают для ручной намотки катушек со сложной геометрией и для пропитанных систем с обязательной VPI или капельной пропиткой (где сетка обеспечивает лучшее проникновение лака внутрь ленты). ТПл выбирают для механизированной намотки серийного производства с высоким натяжением на станках, и для крупных стержневых обмоток, где механическая нагрузка на ленту максимальна.

Обратное замещение тоже не симметрично: ТПл можно поставить вместо СПл практически всегда (механическая прочность только улучшится, электрика не изменится, может слегка ухудшиться качество последующей пропитки). А СПл вместо ТПл в применении с высоким натяжением — это ошибка: на серийном лентоизолировочном станке СПл будет рваться, и обмотка получится с локальными разрывами изоляции.

Технология намотки и отверждения ЛСК-110-СПл

Лента ЛСК-110-СПл — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется и недопустим (отличие от лент серии ЛСМ и ЛСЭН, где намотка идёт с подогревом 60–80 °C). При нагреве СПл выше 50 °C эпоксидный компаунд размягчается, лента склеивается в ролике и при разматывании рвётся. Намотка возможна в двух режимах:

• Ручная намотка — основное применение СПл: ремонт, мелкосерийное производство, катушки сложной геометрии (полюсные конусного сечения, переменного шага, обмотки тормозных магнитов). Натяжение — умеренное, без рывков; стеклосетка при сильном натяжении растягивается и ячейки деформируются.
• Механизированная намотка — допустима, но с пониженным натяжением и плавным разгоном/торможением. Скорость 0,3–0,6 м/с (против 0,3–0,8 у ТПл), натяжение — 60–70 % от значения для ТПл той же толщины. На станках с электронным натяжителем выставляется ограничитель усилия.

Перекрытие при намотке: для витковой изоляции — 50 % (полуперекрытие), для корпусной — 50 % с локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где нужна усиленная изоляция против скользящих разрядов.

Режим отверждения готовой обмотки: 10–16 часов при 160 °C. Эпоксидный компаунд переходит из вязко-текучего состояния в твёрдое сшитое, образуя монолитную изоляцию между витками. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» состояния.

Для систем с пропиткой стеклосетка даёт преимущество перед ТПл: открытые ячейки сетки пропускают лак к слюдяной бумаге, обеспечивая полное насыщение пакета. У ТПл стеклоткань-полотно затрудняет диффузию лака. В системах класса B с обязательной VPI на катушки сложной геометрии СПл нередко предпочтительнее ТПл.

Как выбрать толщину ЛСК-110-СПл под рабочее напряжение

Выбор толщины основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение. Для пропиточных систем с ЛСК-110-СПл типичный k_зап — 3–5, ниже, чем для безпропиточных (5–10), за счёт электрической прочности отверждённого компаунда и пропиточного лака.

Практический алгоритм: определить U_раб; задать k_зап = 4 для общих условий или 5 при повышенной влажности и частых пусках; вычислить U_сл = k_зап × U_раб; подобрать толщину так, чтобы при двух слоях с полуперекрытием итоговое пробивное было не ниже U_сл (приблизительно E_пр × 2t).

Пример для двигателя 660 В: U_корп = 660 / √3 ≈ 380 В (фазное); k_зап = 4 → U_сл = 1,52 кВ. Размер по толщине 0,10 мм: 42 кВ/мм × 0,10 × 2 (двойной слой с перекрытием) ≈ 8,4 кВ. Запас ≈ 5,5-кратный — оптимально с резервом по механической прочности.

Типовые рекомендации: 6 кВ → 0,13 мм в три слоя; 380–1140 В → 0,10 или 0,11 мм; тонкая витковая в катушках с большим числом витков → 0,10 мм. Если для 6 кВ нужны меньше слоёв или большая механическая прочность намотки — переход на ЛСК-110-ТПл 0,15 мм (26 кВ/мм при двойной укладке ≈ 7,8 кВ, прочность 120 Н/см против 72 у СПл).

Место ЛСК-110-СПл в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по типу слюды (мусковит / флогопит), связующему, подложке и классу нагревостойкости. ЛСК-110-СПл — лёгкая лента класса B на эпоксидном компаунде с гибкой армирующей подложкой, промежуточный вариант между «универсальной» ТПл и кремнийорганическими лентами высокой нагревостойкости.

Группа лент	Связующее	Класс / темп.	Хранение	Типовое применение
ЛСК-110 (этот раздел: ТПл/СПл/ТТ/СТ)	Компаундное (эпоксидное)	B / 130 °C	3–6 мес	Машины общего назначения до 6 кВ, ремонт
ЛСК-СС	Кремнийорганическое	H / 180 °C	6–12 мес	Тяговые электродвигатели, машины класса H
ЛСКВ	Кремнийорганическое	С / 200 °C	6 мес	Гидро- и турбогенераторы до 11 кВ
Элмикатерм 524019	Эпоксидно-полиэфирное	F / 155 °C	6/12 мес	Современная замена ЛСК-110-ТПл/СПл

Остаётся стандартом для класса B; для более высоких классов — Элмикатерм (эпоксидно-полиэфирное связующее, F) или ЛСК-СС / ЛСКВ (кремнийорганическое, H/C). Серия 110 — массовая лента для машин общего назначения, выпускается уже более 30 лет.

Современные аналоги и замены ЛСК-110-СПл

За три десятилетия с принятия ТУ 16-91 рынок слюдинитовых лент сместился в сторону повышения класса нагревостойкости при сохранении электрической прочности. Прямой современный аналог ЛСК-110-СПл — лента Элмикатерм 524019 с эпоксидно-полиэфирным связующим класса F (155 °C). По геометрии и составу подложек повторяет серию ЛСК-110. Ключевые улучшения: класс F вместо B (155 vs 130 °C, критично при модернизации старых двигателей с переводом на класс F); срок хранения 6/12 мес вместо 3/6 (удобнее для складов с нерегулярным потреблением); эпоксидно-полиэфирное связующее — лучшая совместимость с современными лаками КП-303Н и эпоксидными компаундами класса F.

Замена СПл на Элмикатерм 524019 в системах класса B возможна без ограничений. Обратная замена в системах класса F — недопустима: ЛСК-110-СПл не выдержит 155 °C длительно. Для систем класса H и выше прямых «преемников» серии ЛСК-110 нет — там кремнийорганическое или полиимидное связующее: ЛСК-СС (180 °C) или Микатерм 452 (180–200 °C); другая технология отверждения и пропитки.

Совместимость с пропиточными составами

ЛСК-110-СПл предназначена для работы в пропиточных изоляционных системах — после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидный компаунд связующего в самой ленте гарантирует «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы класса B: эпоксидные компаунды ЭП-91, ЭП-220, КП-50 (отверждение 130–140 °C, максимальная электрическая прочность системы); полиэфирные лаки ПЭ-933, ПЭ-953 (отверждение 130 °C, дешевле эпоксидных, типовая схема для низковольтных асинхронных двигателей); глифталевые лаки ГФ-95, МЛ-92 (горячая сушка 105–125 °C, для ремонта машин с глифталевой системой и низкоответственного оборудования). Открытая структура стеклосетки способствует полному пропитыванию слюдяного слоя — для составов средней вязкости это особенно важно.

Несовместимы кремнийорганические лаки (КО-916, КО-921, КО-964Н) — отверждаются при 180–200 °C, что разрушает ПЭТФ-плёнку и эпоксидный компаунд ленты; и битумные пропитки — устарели, химически частично растворяют связующее.

Безпропиточная эксплуатация СПл возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка работоспособна. Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки; режим применим для ремонтных работ на машинах с пониженным напряжением и ограниченным остаточным ресурсом.

ТУ 16-91 И02.0168.001 и его особенности

Расшифровка шифра: 16-91 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1991 года; И02 — индекс группы по ОКП (изоляционные материалы лентоформатные); 0168.001 — внутренний регистрационный номер. Это отраслевой советский стандарт, не привязанный к конкретному производителю — он действует для всех предприятий, выпускающих ленту по этому документу. На практике небольшие отличия между производителями возможны (толщина и плотность подложек в пределах допусков, поверхностная плотность ленты), но нормированные электрическая прочность и пробивное должны совпадать у любого добросовестного поставщика.

Важная особенность: tg δ и удельное объёмное сопротивление в этом ТУ не нормируются. Это типично для отраслевых ТУ на ленты, где нормирующим параметром выбран пробой. Для применений с критичными диэлектрическими потерями (высокочастотные машины, точная регистрирующая техника) — параметр запрашивается у производителя дополнительно как справочный.

Контроль качества и паспорт партии ЛСК-110-СПл

Каждая партия ЛСК-110-СПл поставляется с паспортом качества: полное обозначение (марка, размер по толщине, ширина ролика, ТУ), номер партии, дата выпуска, результаты приёмо-сдаточных испытаний (толщина, поверхностная плотность, массовая доля связующего и летучих, электрическая прочность, пробивное в отдельных точках, удельная разрушающая нагрузка), качество визуального осмотра (отсутствие складок, разрывов, отслоения подложек, повреждений ячеек стеклосетки), штамп ОТК.

По запросу — паспорт качества ТУ 16-91. Для поставок в атомную энергетику и оборонку — расширенные испытания: повторная электрическая прочность после термоциклирования, стойкость к напряжению повышенной частоты, контроль геометрии на каждом ролике. Срок действия паспорта равен гарантийному сроку хранения. По истечении срока возможна повторная аттестация партии — повторное испытание прочности и проверка состояния связующего.

Типичные ошибки при выборе и применении ЛСК-110-СПл

1. Замена ЛСК-110-ТПл на ЛСК-110-СПл при высокой механической нагрузке

Самая распространённая ошибка экономии: вариант СПл (стеклосетка вместо стеклоткани) дешевле ТПл, и при поверхностной оценке кажется идентичным. Но удельная разрушающая нагрузка СПл — 72 Н/см против 60–120 Н/см у ТПл при толщинах 0,11–0,13 мм. На механизированной намотке с штатным натяжением СПл будет рваться, на ручной — растягиваться неравномерно с потерей геометрии слоя. СПл оправдан только для лёгких катушек, ручной намотки с малым натяжением и для пропитанных систем, где важна качественная пропитка через ячейки сетки.

2. Эксплуатация при температуре выше 130 °C

Соблазн «вытянуть» класс B на 140–145 °C при перегрузках машины приводит к ускоренному старению эпоксидного компаунда и потере электрической прочности на 20–40 % за 1000–3000 часов работы. Если конструктивно требуется длительная работа выше 130 °C — нужна замена на ленту класса F (Элмикатерм 524019) или класса H (Микатерм 452, Элмикатерм 529099); попытка «продержаться на ЛСК-110-СПл» приводит к преждевременному пробою обмотки и капитальному ремонту в неплановый срок.

3. Намотка с подогревом, как для лент серии ЛСМ

Намотчики, привыкшие работать с лентами серии ЛСМ (где ролик подогревается до 60–80 °C для размягчения связующего), иногда задействуют тот же приём к ЛСК-110-СПл. Это ошибка: подогрев ЛСК-110-СПл выше 50 °C начинает размягчать эпоксидный компаунд связующего, лента склеивается в ролике, при разматывании рвётся вместе со стеклосеткой. Для ЛСК-110-СПл намотка идёт строго при комнатной температуре — это её принципиальное технологическое отличие от ЛСМ.

4. Высокое натяжение на лентоизолировочном станке

Стеклосетка СПл рассчитана на пониженное натяжение по сравнению со стеклотканью ТПл. Если станок настроен на режим ТПл и оператор просто заправляет ролик СПл — лента рвётся через 5–10 минут работы, ячейки сетки растягиваются вдоль направления намотки, образуются «гармошки» по краю. Перед переходом со станка ТПл на СПл — обязательна перенастройка натяжителя на 60–70 % от рабочего значения для ТПл. Помимо этого: после 3 месяцев хранения при 15–35 °C эпоксидный компаунд начинает медленную предполимеризацию, лента менее липкая, сцепление слоёв при намотке ухудшается. Старые ролики дают изоляцию пониженной электрической прочности на 10–25 % — для них нужна повторная аттестация партии.

Хранение и транспортировка ЛСК-110-СПл

Условия хранения по ТУ 16-91 И02.0168.001: тепловой режим 15–35 °C (срок 3 месяца) или 5 °C (срок 6 месяцев); относительная влажность до 80 % при 15–35 °C, до 75 % при 5 °C. Защита от прямых солнечных лучей и источников тепла: ультрафиолет ускоряет старение ПЭТФ-плёнки. При 5 °C — постепенный возврат к температуре цеха перед намоткой (не «из холодильника на станок» — конденсат нарушает адгезию связующего). Положение роликов — вертикально на торце с прокладками между рядами.

Транспортировка в крытом транспорте с защитой от осадков и солнечного света. По прибытии — проверка целостности упаковки, дат выпуска и состояния роликов. Допустимая тепловой режим при перевозке — от –40 до +40 °C; время в пути не должно сокращать гарантийный срок более чем на 25 %. Особое внимание для СПл — отсутствие повреждений стеклосетки (разрывов ячеек по торцам, растяжения сетки в местах транспортной фиксации).

Частые вопросы по ЛСК-110-СПл

Что означает цифра «110» в марке — тепловой режим или электрическая прочность?

Ни то, ни другое. 110 — внутренний индекс рецептуры эпоксидного компаунда по ТУ 16-91. Реальная тепловой режим работы — 130 °C (класс B), электрическая прочность — 30–42 кВ/мм в зависимости от толщины. Путаница возникает потому, что у некоторых других материалов цифра действительно тепловой режим (ЛСКО-180); но для ЛСК-110 это не так. Трактовку «110 кВ/мм» с конкурентских сайтов не нужно переносить в спецификацию.

Чем ЛСК-110-СПл отличается от ЛСК-110-ТПл?

Электрика и класс одинаковы (30 кВ/мм при 0,13 мм у обеих, B / 130 °C, ТУ один). У СПл три толщины (0,10/0,11/0,13 мм) против пяти у ТПл. Следствия: СПл легче, гибче, лучше пропитывается; ТПл механически прочнее (60–120 Н/см против 72), штатно работает на серийных станках с высоким натяжением. Различие в подложке: у СПл стеклосетка с открытой ячеистой структурой, у ТПл стеклоткань-полотно. СПл — для ручной намотки катушек сложной геометрии и пропитанных систем; ТПл — для серийной механизированной намотки и крупных стержневых обмоток.

Можно ли использовать СПл вместо ТПл и наоборот?

Несимметрично. ТПл вместо СПл — почти всегда можно (механика улучшится, электрика не изменится, может слегка ухудшиться качество пропитки). СПл вместо ТПл при высоком натяжении — нельзя: на серийном станке СПл рвётся, обмотка с локальными разрывами изоляции. Для ручных применений и пропитанных систем замены чаще всего эквивалентны — сверять с конструктором машины.

Чем ЛСК-110-СПл отличается от Элмикатерм 524019?

Элмикатерм 524019 — «следующее поколение»: класс F (155 °C) вместо B, срок хранения 6/12 мес вместо 3/6, эпоксидно-полиэфирное связующее. По геометрии и подложкам совместимы. Замена ЛСК на Элмикатерм в системе класса B — без ограничений; обратная замена в системе класса F — нельзя.

Нужен ли подогрев ленты перед намоткой?

Нет. ЛСК-110-СПл гибкая при 15–25 °C, подогрев не нужен и вреден. Ленты серии ЛСМ требуют подогрева до 60–80 °C — для ЛСК это ошибка: эпоксидный компаунд размягчается, лента склеивается, стеклосетка рвётся при разматывании.

Почему у ЛСК-110-СПл всего три толщины, а у ТПл — пять?

В ТУ 16-91 для СПл нормированы только 0,10; 0,11; 0,13 мм. Тонкие 0,08–0,09 мм с сеткой не делают: при такой малой толщине сетка занимает непропорционально большую долю объёма. 0,15 мм с сеткой тоже не нормируют: для такой толщины нужна большая механическая прочность, которую даёт стеклоткань (ТПл) или две стеклоткани (ТТ). Если в ТЗ прописана СПл 0,08 или 0,15 — это ошибка спецификации.

Нормативные и справочные источники

• ТУ 16-91 И02.0168.001ТУ «Лента слюдинитовая ЛСК-110» — отраслевой ТУ электротехнической промышленности СССР, 1991. Таблицы 1 (электрическая прочность по толщинам), 2 (механические характеристики), разделы 1.2 (классификация), 1.3 (основные параметры), 5 (хранение и транспортировка).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — общие требования к стекловолоконным армирующим материалам, применяемым в качестве подложек ленты ЛСК.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к плёнке ПЭТФ, применяемой как подложка с одной стороны ленты СПл.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние влажности на свойства слюдинитовых лент.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
