Стекломиканит гибкий ГФС-ТТ — снабжение электроремонтных предприятий в Красноярске

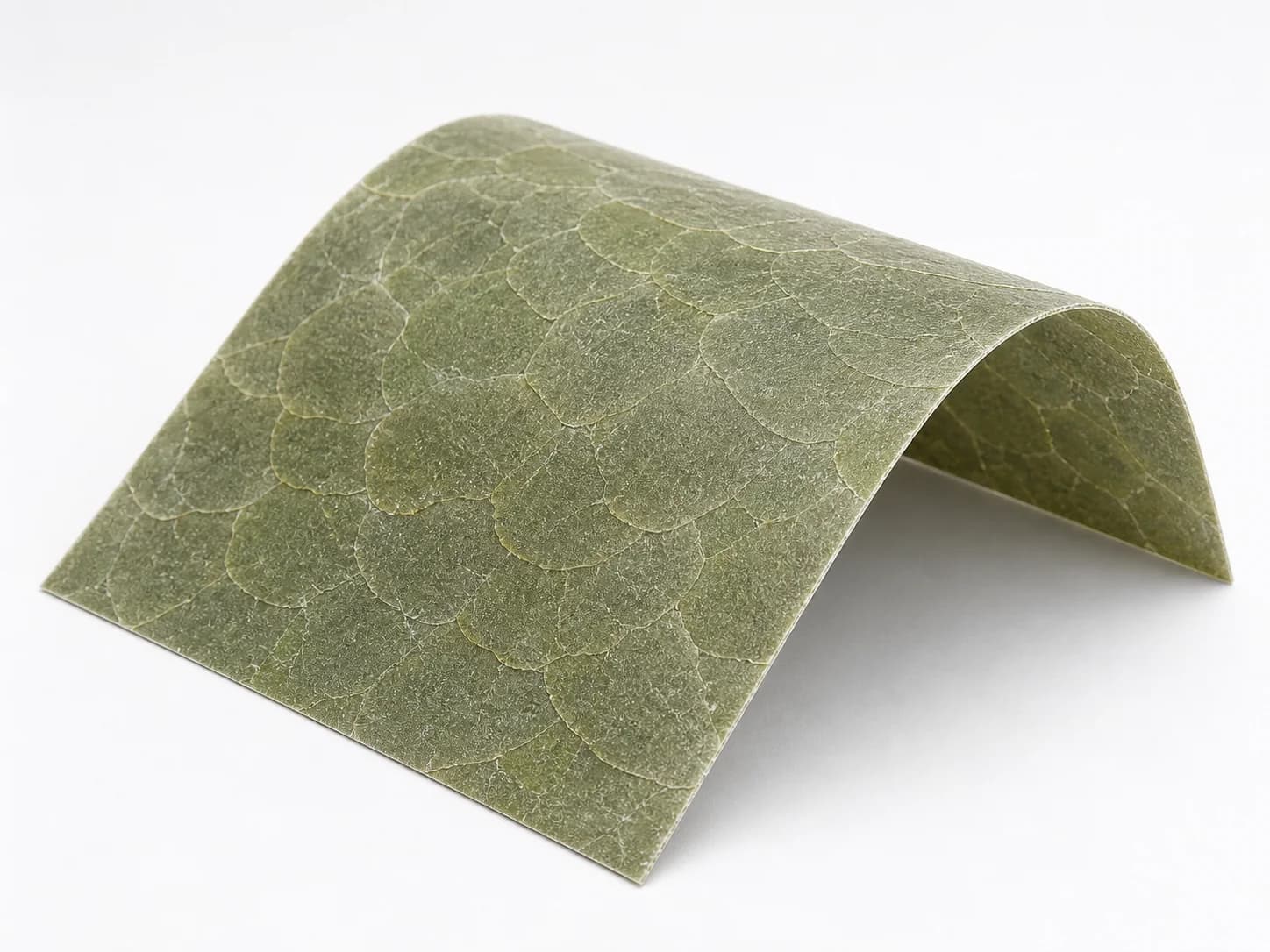

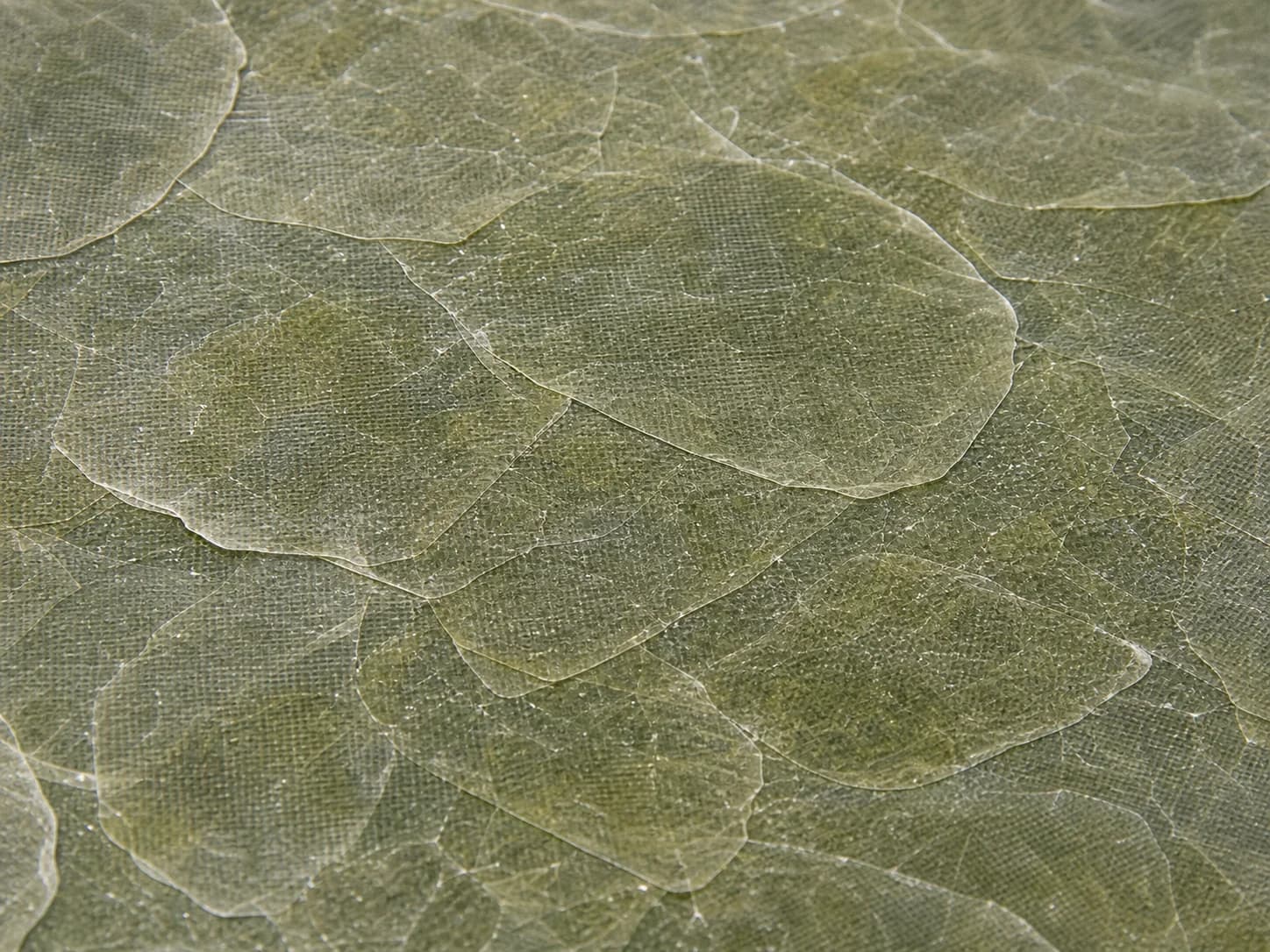

Стекломиканит гибкий ГФС-ТТ по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной масляно-глифталевым лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Двухподложечная -ТТ-версия на глифталевом связующем. Нормативный ряд в Табл. 1 ГОСТа начинается с 0,25 мм (без 0,20 мм — та есть только у ГФЭ-ТТ и ГФК-ТТ). Удельное сопротивление после 48 ч при 93% влажности — ≥1·10¹⁰ Ом·см (на порядок ниже чем у одноподложечной ГФС-Т из-за дополнительного адгезионного слоя). Купить стекломиканит ГФС-ТТ по ГОСТ 8727-78 с поставкой через наша компания, Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; условия отгрузки подтверждаем по заявке, доставка по краю 0–1 рабочих дней.

Что означает марка ГФС-ТТ

Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

• Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
• Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
• С — масляно-глифталь (масляно-глифталевый лак (светлый))
• ТТ — две подложки из стеклоткани

По ГОСТ 25045-81 стекломиканит ГФС-ТТ относится к типу 45. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.

Технические характеристики ГФС-ТТ

Тип по ГОСТ 25045-81	45 — стекломиканит гибкий на масляно-глифталевом лаке
Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее вещество	Масляно-глифталевый лак (светлый), 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Нормативные толщины (ГОСТ)	0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм (Табл. 1 ГОСТ 8727-78)
Толщины в каталоге	0,10–0,60 мм
Электрическая прочность	≥18 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	От ≥2,7 кВ (ВС, 0,25 мм) до ≥7,3 кВ (ВС, 0,60 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78)
Удельное объёмное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹⁰ (Табл. 3 ГОСТ 8727-78)
Гибкость	Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)
Масса партии (не более)	200 кг (п. 3.2 ГОСТ 8727-78)

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГФС-ТТ:

ВС, 0,25 мм, слюда 30 мм	Стекломиканит ВС ГФС-ТТ 0,25—30 ГОСТ 8727-78
ВС, 0,30 мм, слюда 15 мм	Стекломиканит ВС ГФС-ТТ 0,30—15 ГОСТ 8727-78
1С, 0,25 мм, слюда 10 мм	Стекломиканит 1С ГФС-ТТ 0,25—10 ГОСТ 8727-78

Сравнение марок стекломиканита

ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:

Марка	Слюда	Связующее	Подложка	Класс	Толщины (каталог)
ГФС-Т	флогопит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФС-ТТ	флогопит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФЭ-Т	флогопит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФЭ-ТТ	флогопит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФК-Т	флогопит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГФК-ТТ	флогопит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМС-Т	мусковит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМС-ТТ	мусковит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМЭ-Т	мусковит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМЭ-ТТ	мусковит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМК-Т	мусковит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМК-ТТ	мусковит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм

Где применяется стекломиканит ГФС-ТТ

ГФС-ТТ — двухподложечная версия масляно-глифталевой марки класса B (130 °C). Используется в пазовой изоляции двигателей где прочность листа при укладке критична — двойная подложка защищает слюдяной слой от расслоения при формовке пазовой гильзы.

Промышленные трансформаторы, реакторы, высоковольтные вводы, РУ 6–10 кВ. Нормативный ряд 0,25–0,60 мм; пробивное напряжение 7,3 кВ ВС при 0,60 мм — наибольшее из масляно-глифталевых марок.

Бандажи статора и ротора в машинах с воздушным охлаждением, клиновая изоляция в скоростных двигателях. Тонкие толщины 0,10–0,22 мм каталога применяются для облегчённых конструкций при сохранении класса B.

Купить стекломиканит ГФС-ТТ по ГОСТ 8727-78 со склада в Красноярске — отгрузка за 24 часа. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.

Как выбрать толщину ГФС-ТТ

Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГФС-ТТ:

• 0,25–0,30 мм — стандарт пазовой изоляции в двигателях 4–45 кВт класса B. Пробивное: 2,7 и 3,3 кВ ВС.
• 0,35–0,40 мм — двигатели 45–200 кВт с повышенным напряжением паза. Пробивное: 3,8 и 4,4 кВ ВС.
• 0,50–0,60 мм — корпусная изоляция высоковольтных машин. Пробивное: 5,7 и 7,3 кВ ВС.
• 0,20 мм — нижний нормативный предел ТТ-марок типов 46 и 48 (ГФЭ-ТТ, ГФК-ТТ имеют 0,20 мм). Для типа 45 (ГФС-ТТ) — дополнительная позиция каталога.

Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru

Частые вопросы о стекломиканите ГФС-ТТ

Почему ГФС-ТТ не имеет нормативной толщины 0,20 мм, а ГФЭ-ТТ имеет?

Табл. 1 ГОСТ 8727-78 для ГФС-ТТ (тип 45) устанавливает нижний нормативный предел 0,25 мм; для ГФЭ-ТТ и ГФК-ТТ (типы 46 и 48) — 0,20 мм. Различие связано с технологической стабильностью разных связующих на тонких толщинах.

Допустима ли ГФС-ТТ вместо ГФС-Т?

Да, с оговоркой: двойная подложка снижает гибкость. Удельное сопротивление после увлажнения у ГФС-ТТ на порядок ниже (≥1·10¹⁰ против ≥1·10¹¹ Ом·см у ГФС-Т).

Гарантийный срок ГФС-ТТ?

3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78, масляно-глифталевое связующее).

Купить стекломиканит ГФС-ТТ по ГОСТ 8727-78 — цена и условия поставки

наша компания производит и отгружает стекломиканит гибкий ГФС-ТТ со склада в Красноярске. Цена ГФС-ТТ рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.

В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Типовая поставка — в течение 24 часов после согласования заказа. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.

Купить ГФС-ТТ или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
