Стекломиканит гибкий ГФЭ-ТТ — снабжение электроремонтных предприятий в Красноярске

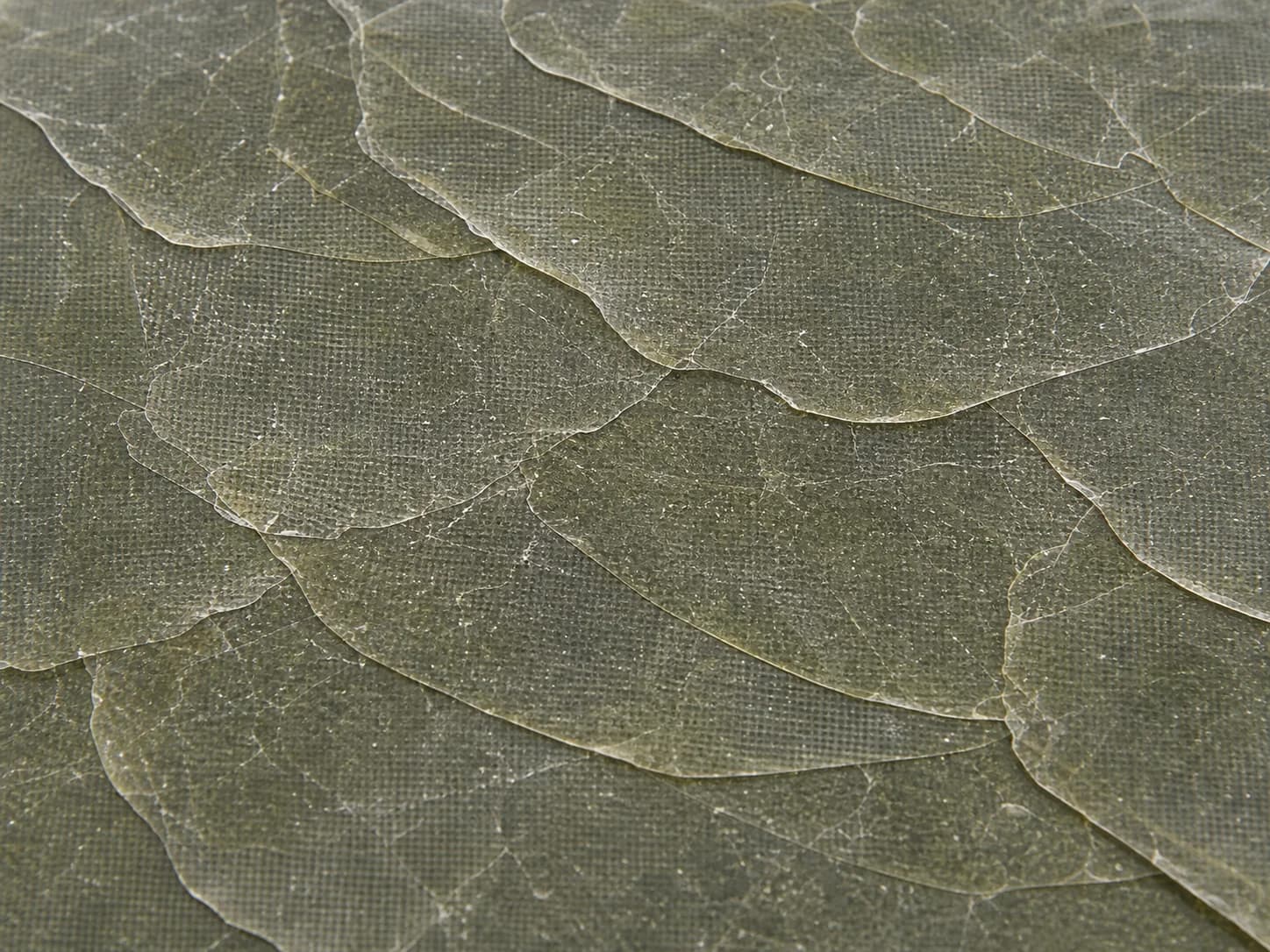

Стекломиканит гибкий ГФЭ-ТТ по ГОСТ 8727-78 — листовой электроизоляционный продукт из щипаной слюды-флогопита, склеенной полиэфирно-эпоксидным лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Единственная в ГОСТ 8727-78 -ТТ-марка с полиэфирно-эпоксидным связующим. Нормативный ряд в Табл. 1 — 0,20-0,60 мм (нижний предел 0,20 мм совпадает только с ГФК-ТТ; у ГФС-ТТ нижний 0,25 мм). Класс нагревостойкости F (155°C) по ГОСТ 8865-93 — средний класс между B у ГФС и H у ГФК. Заказать стекломиканит ГФЭ-ТТ по ГОСТ 8727-78 напрямую от производителя — ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Что означает марка ГФЭ-ТТ

Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:

• Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
• Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
• Э — полиэфир-эпоксид (полиэфирно-эпоксидный лак)
• ТТ — две подложки из стеклоткани

По ГОСТ 25045-81 стекломиканит ГФЭ-ТТ относится к типу 46. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.

Технические характеристики ГФЭ-ТТ

Тип по ГОСТ 25045-81	46 — стекломиканит гибкий на полиэфирно-эпоксидном лаке
Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее вещество	Полиэфирно-эпоксидный лак, 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 2% (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Нормативные толщины (ГОСТ)	0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм (Табл. 1 ГОСТ 8727-78)
Толщины в каталоге	0,10–0,60 мм
Электрическая прочность	≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	От ≥2,1 кВ (ВС, 0,20 мм) до ≥7,3 кВ (ВС, 0,60 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78)
Удельное объёмное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹⁰ (Табл. 3 ГОСТ 8727-78)

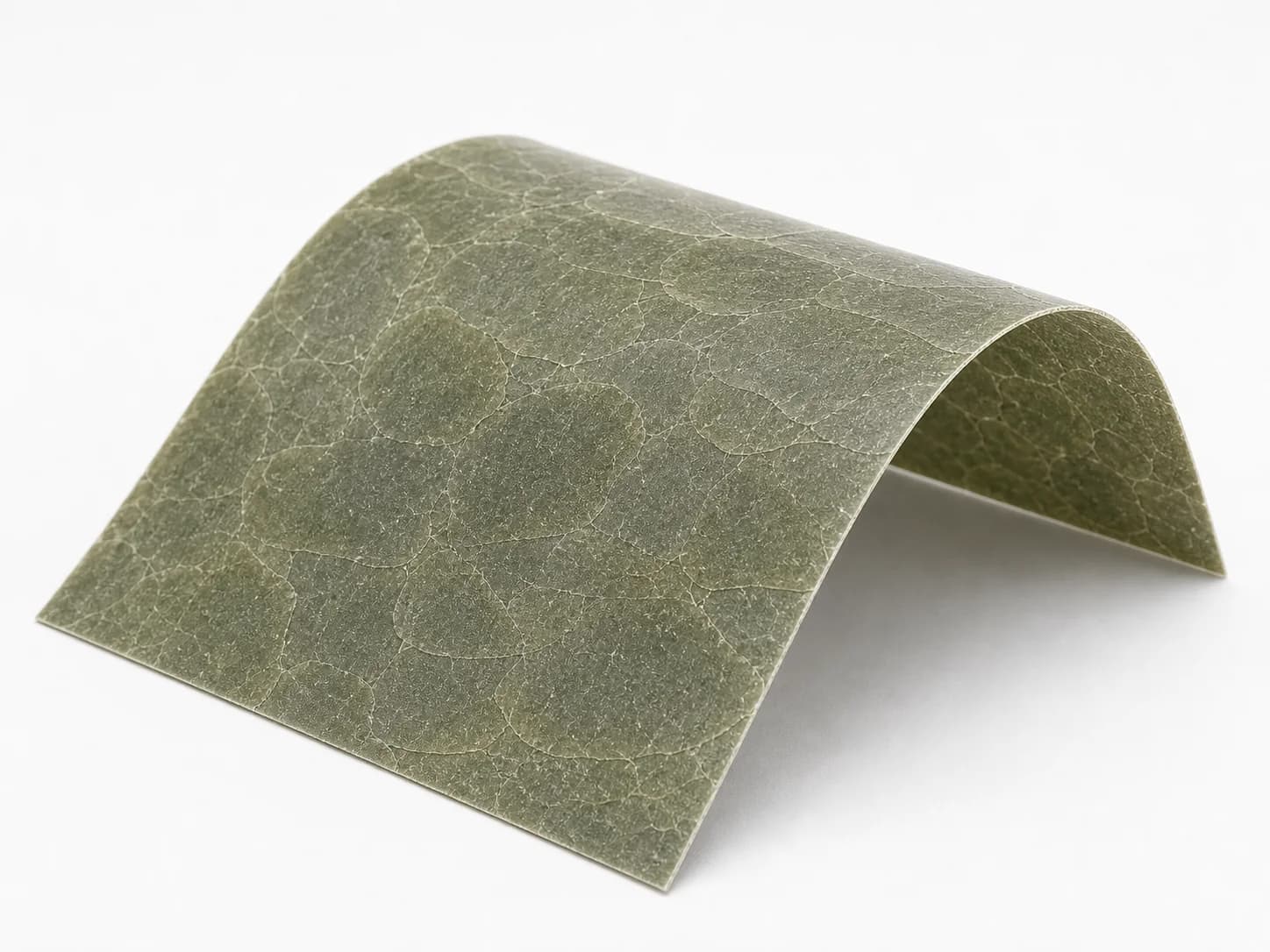

Гибкость	Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм
Класс нагревостойкости	F (155°C длительно) — по классу полиэфирно-эпоксидного лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)
Масса партии (не более)	200 кг (п. 3.2 ГОСТ 8727-78)

Условное обозначение при заказе

Примеры для ГФЭ-ТТ: По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта.

ВС, 0,20 мм, слюда 30 мм	Стекломиканит ВС ГФЭ-ТТ 0,20—30 ГОСТ 8727-78
ВС, 0,25 мм, слюда 15 мм	Стекломиканит ВС ГФЭ-ТТ 0,25—15 ГОСТ 8727-78
1С, 0,20 мм, слюда 10 мм	Стекломиканит 1С ГФЭ-ТТ 0,20—10 ГОСТ 8727-78

Сравнение марок стекломиканита

ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:

Марка	Слюда	Связующее	Подложка	Класс	Толщины (каталог)
ГФС-Т	флогопит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФС-ТТ	флогопит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФЭ-Т	флогопит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФЭ-ТТ	флогопит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФК-Т	флогопит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГФК-ТТ	флогопит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМС-Т	мусковит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМС-ТТ	мусковит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМЭ-Т	мусковит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМЭ-ТТ	мусковит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМК-Т	мусковит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМК-ТТ	мусковит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм

Где применяется стекломиканит ГФЭ-ТТ

ГФЭ-ТТ — нормативная ТТ-марка класса F (155 °C) типа 46 по ГОСТ 8727-78. Задействуется в электрических машинах среднего класса нагревостойкости: двигатели форсированного режима, крановые и тяговые машины, компрессорные и насосные агрегаты с повышенной тепловой нагрузкой.

Промышленные трансформаторы и реакторы с нагревом обмотки до 155 °C, сухие конденсаторы. Нормативная толщина 0,20 мм (есть у типов 46 и 48, но нет у типа 45) — даёт возможность использовать тонкую двухподложечную изоляцию в пазах с узкими допусками при рабочей температуре выше 130 °C.

Две подложки (-ТТ) обеспечивают механическую прочность в жёстких пазах тяговых двигателей. Задействуется там, где класс B (ГФС-*) не обеспечивает требуемый ресурс, а переход на класс H (ГФК-*) нецелесообразен по стоимости.

Заказать стекломиканит ГФЭ-ТТ по ГОСТ 8727-78 со склада в Красноярске — отгрузка за 24 часа. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

Как выбрать толщину ГФЭ-ТТ

Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГФЭ-ТТ:

• 0,20 мм — минимальная нормативная для ТТ-марок типов 46 и 48. Выбирайте для тонких пазовых гильз класса F.
• 0,25–0,35 мм — основной диапазон крановых и тяговых двигателей. Пробивное: 2,7–3,8 кВ ВС.
• 0,40–0,60 мм — корпусная и клиновая изоляция высоковольтных машин класса F. Пробивное: 4,4–7,3 кВ ВС.
• 0,10–0,17 мм — тонкие позиции для миниатюрных аппаратов класса F.

Не уверены в выборе толщины? Отправьте характеристики изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru

Частые вопросы о стекломиканите ГФЭ-ТТ

Чем ГФЭ-ТТ отличается от ГФК-ТТ?

Связующее: ГФЭ-ТТ — полиэфирно-эпоксидный лак (класс F, 155 °C), ГФК-ТТ — кремнийорганический (класс H, 180 °C). Нормативные толщины по Табл. 1 и пробивные напряжения по Табл. 4 идентичны. ГФК-ТТ дороже.

Есть ли ГФЭ-Т (одна подложка) в ГОСТ 8727-78?

Да, как тип 46 по ГОСТ 25045-81. Характеристики совпадают с ГФЭ-ТТ по электрической прочности (Табл. 3), отличается количеством подложек: Т — одна, ТТ — две.

Гарантийный срок ГФЭ-ТТ?

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78, полиэфирно-эпоксидное связующее).

Купить стекломиканит ГФЭ-ТТ по ГОСТ 8727-78 — цена и условия поставки

ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГФЭ-ТТ со склада в Красноярске. Цена ГФЭ-ТТ рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.

В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Стандартная отгрузка — в течение 24 часов после согласования заказа. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.

Купить ГФЭ-ТТ или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
