Стекломиканит гибкий ГФС-ТТ 0,10 мм ГОСТ 8727-78 — снабжение электроремонтных предприятий в Красноярске

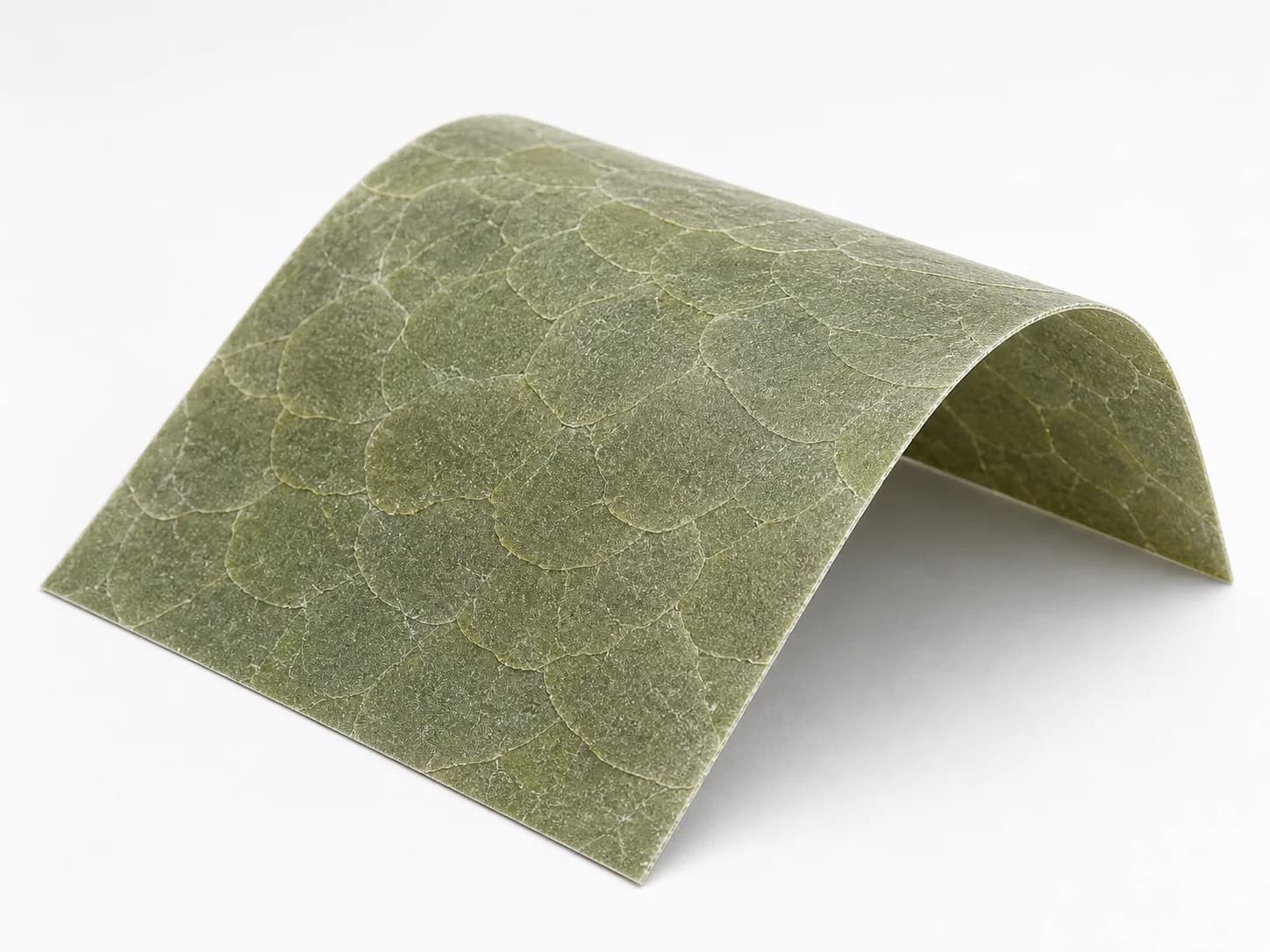

Купить стекломиканит гибкий ГФС-ТТ 0,10 мм по ГОСТ 8727-78 напрямую от производителя — наша компания, Красноярск. ГФС-ТТ 0,10 мм — листовой диэлектрический продукт из щипаной слюды-флогопита, склеенной масляно-глифталевым лаком, с двумя подложками из стеклоткани по ГОСТ 19907-83. Класс нагревостойкости по связующему — B (130°C длительно) (ГОСТ 8865-93). Паспорт качества в комплекте с партией. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург.

Марка ГФС-ТТ толщиной 0,10 мм — тип 45 по ГОСТ 25045-81 (стекломиканит гибкий по ГОСТ 8727-78).

Технические характеристики ГФС-ТТ 0,10 мм

Толщина / допуск	0,10 мм · среднее +0,05 / −0,03, в отдельных точках ±0,10 (Табл. 1 ГОСТ 8727-78)

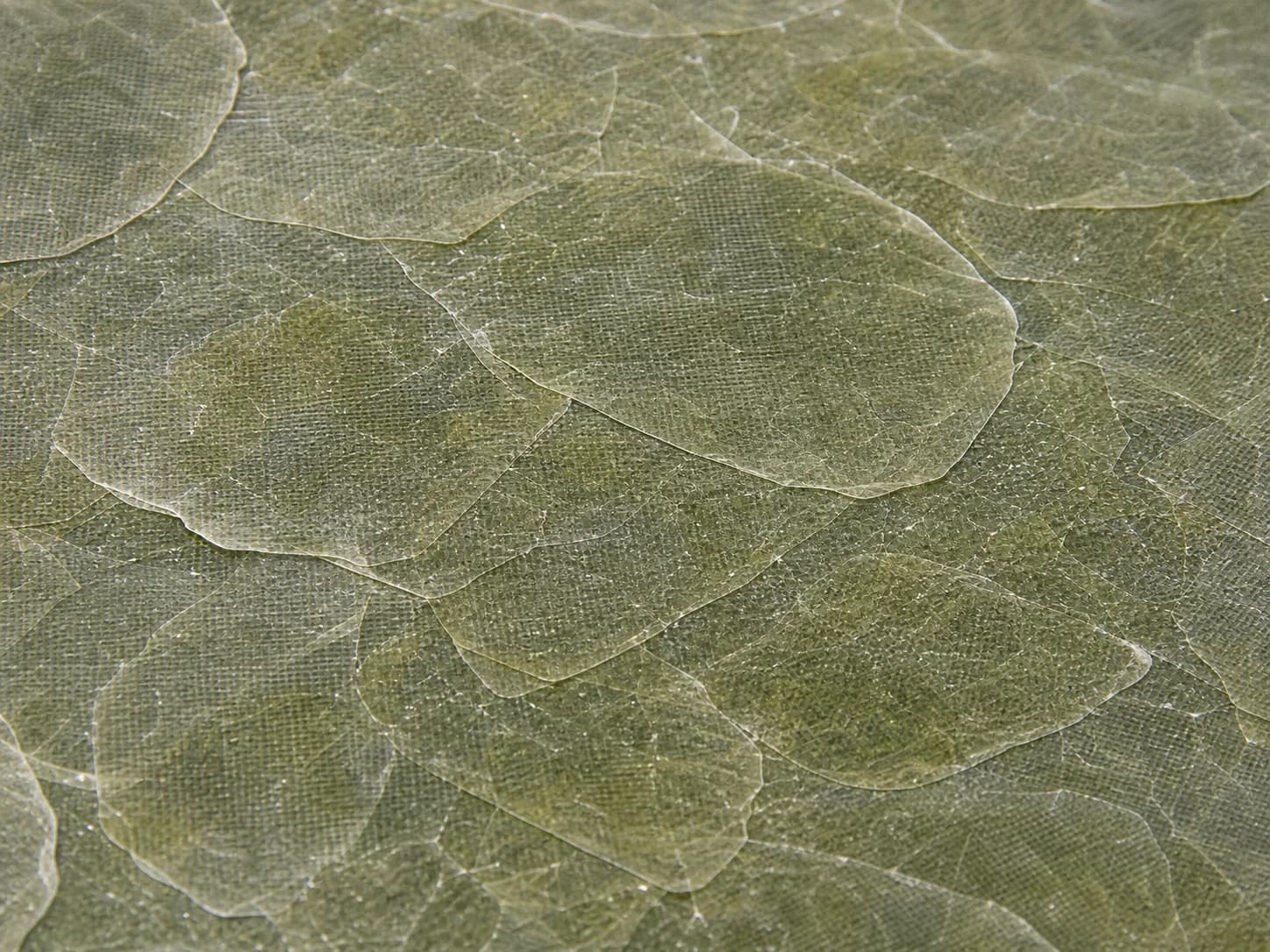

Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее вещество	Масляно-глифталевый лак (светлый), 15-30% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Массовая доля слюды	≥25% (Табл. 3 ГОСТ 8727-78)
Электрическая прочность	≥18 кВ/мм (высший сорт, ВС); ≥14 кВ/мм (первый сорт, 1С) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	≥0,9 кВ (ВС); ≥2,2 кВ (1С) (Табл. 4 ГОСТ 8727-78)
Удельное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹⁰ (Табл. 3 ГОСТ 8727-78)
Подложка	Две подложки из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Масса 1 м²	0,180 кг/м² (справочное Приложение 1 ГОСТ 8727-78)

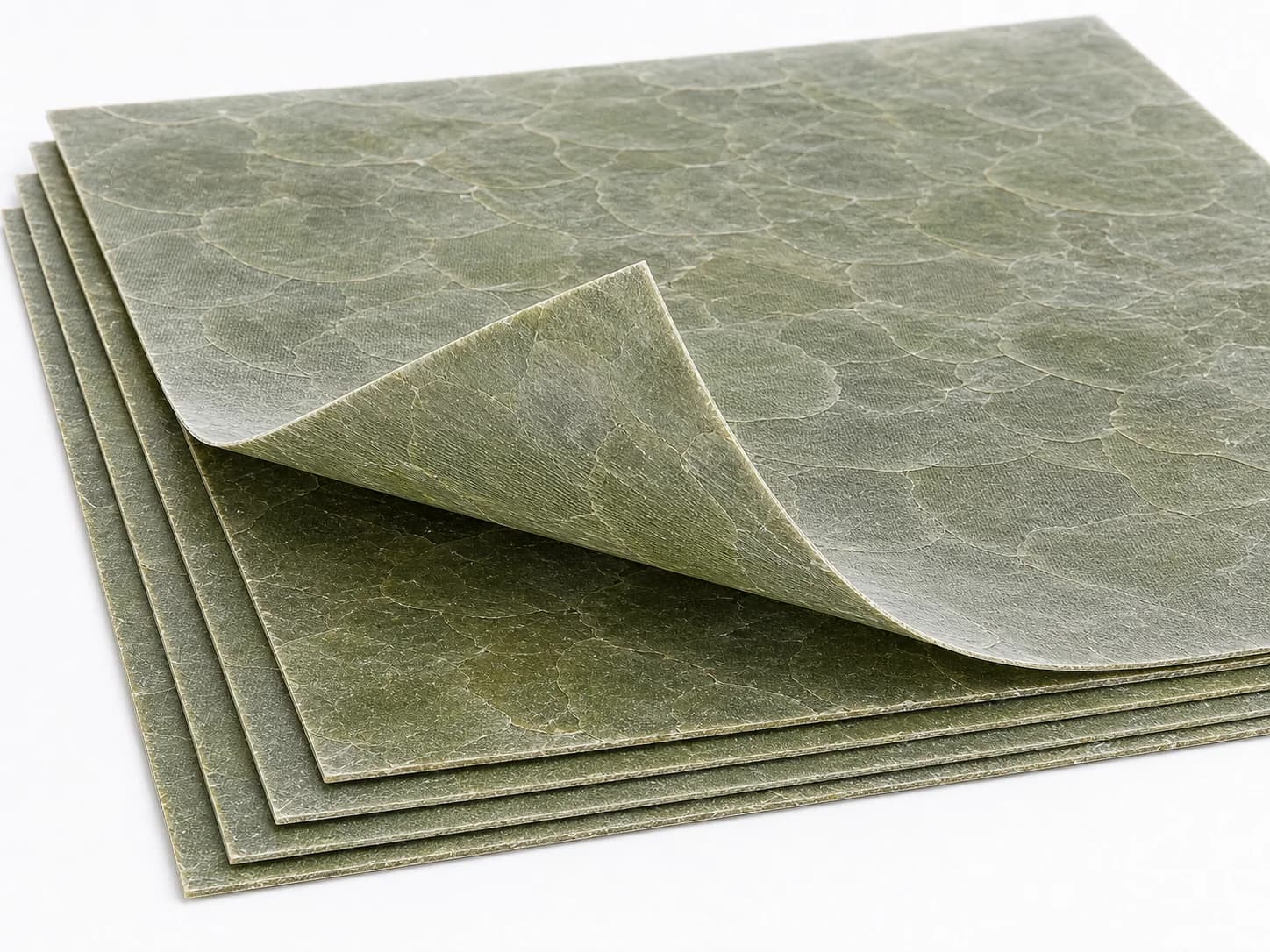

Размер листов	По ГОСТ 25045-81 (типовой складской — 600×900 мм, другие — по согласованию)
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)

Применение стекломиканита ГФС-ТТ 0,10 мм

0,10 мм стекломиканита — межслойная изоляция в малогабаритных трансформаторах тока и напряжения класса 0,5–1,0, где конструктор задал минимальный зазор. Гибкость даёт возможность укладывать без прогрева и выдерживать радиусы изгиба от 8 мм.

Электрическая прочность не менее 20 кВ/мм по Табл. 3 ГОСТ 8727-78, пробивное напряжение ≥2,0 кВ (ВС). Для мусковитовых ГМ*-марок удельное объёмное сопротивление после увлажнения на порядок выше флогопитовых ГФ*-аналогов — это даёт преимущество во влажных условиях эксплуатации.

Применяется там, где конструктивный зазор — главное ограничение: реле контроля напряжения, миниатюрные дроссели, межслойные прокладки в обмотках с проводом менее 0,5 мм. Класс нагревостойкости по связующему: B (130 °C) у ГФС/ГМС, F (155 °C) у ГФЭ/ГМЭ, H (180 °C) у ГФК/ГМК.

Приобрести ГФС-ТТ 0,10 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru. Отгрузка со склада в Красноярске за 24 часа.

Сравнение толщин ГФС-ТТ

Толщина	Пробивное (ВС)
0,10 мм	≥0,9 кВ	← вы здесь
0,13 мм	≥1,3 кВ	0,13 мм →
0,15 мм	≥1,5 кВ	0,15 мм →
0,17 мм	≥1,7 кВ	0,17 мм →
0,20 мм	≥2,1 кВ	0,20 мм →
0,22 мм	≥2,3 кВ	0,22 мм →
0,25 мм	≥2,7 кВ	0,25 мм →
0,30 мм	≥3,3 кВ	0,30 мм →
0,35 мм	≥3,8 кВ	0,35 мм →
0,40 мм	≥4,4 кВ	0,40 мм →
0,50 мм	≥5,7 кВ	0,50 мм →
0,60 мм	≥7,3 кВ	0,60 мм →

Условное обозначение при заказе

Примеры для 0,10 мм ГФС-ТТ: По п. 1.3 ГОСТ 8727-78: сорт, марка, толщина — размер слюды, номер стандарта.

• Стекломиканит ВС ГФС-ТТ 0,10—30 ГОСТ 8727-78
• Стекломиканит ВС ГФС-ТТ 0,10—15 ГОСТ 8727-78
• Стекломиканит 1С ГФС-ТТ 0,10—10 ГОСТ 8727-78

Подробнее о марке: Стекломиканит ГФС-ТТ — параметры, расшифровка, сравнение марок →

Транспортные компании ПЭК, Деловые Линии, КИТ, Энергия обслуживают Красноярск ежедневно — типовой срок до терминала составляет 0–1 день.

Вопросы и ответы

Каковы гарантированные характеристики стекломиканита 0,10 мм по ГОСТ 8727-78?

Для ГМ*-марок удельное сопротивление после увлажнения на порядок выше ГФ*-аналогов. Электрическая прочность ≥20 кВ/мм ВС (Табл. 3), пробивное напряжение ≥2,0 кВ ВС (Табл. 4), массовая доля слюды ≥50% по Табл. 3 ГОСТ 8727-78.

Чем стекломиканит 0,10 мм отличается от гибкого миканита ГОСТ 6120-75 той же толщины?

Стекломиканит ГОСТ 8727-78 имеет подложку из стеклоткани (по ГОСТ 19907-83), гибкий миканит ГОСТ 6120-75 — без подложки. Механическая прочность стекломиканита выше за счёт стеклоткани. При замене в конструкторской документации — согласуйте с разработчиком изделия.

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

Купить ГФС-ТТ 0,10 мм по ГОСТ 8727-78 — цена и доставка

Отгрузка со склада в Красноярске в течение 24 часов. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару — через ПЭК, «Деловые Линии», СДЭК. Паспорт качества партии — в комплекте с каждой отгрузкой. Стоимость стекломиканита ГФС-ТТ 0,10 мм — по запросу, складская скидка при тираже от 50 м². Оформить заказ на ГФС-ТТ 0,10 мм по ГОСТ 8727-78: +7 (953) 585-20-07, 2852007@bk.ru.
