Миканит прокладочный ПФГ 0,9 мм ТУ в Красноярске: поставки для электроремонтных предприятий

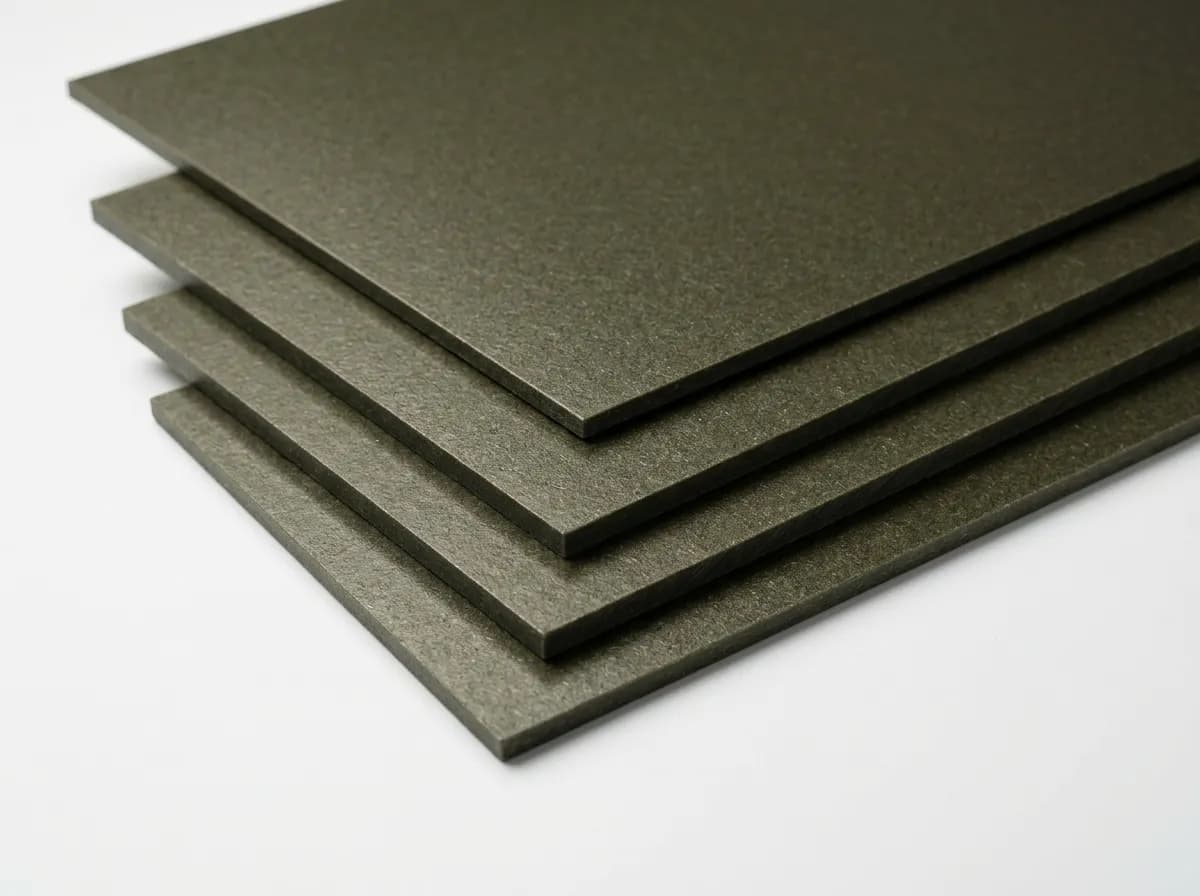

Миканит ПФГ 0,90 мм по ТУ 273314-013-32394549-2018 — рабочая листовая позиция прокладочного миканита для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов и листовых заготовок. Для сайта эта серия ведется как продукция по ТУ: с бумажной слюдяной основой, более однородной структурой листа и возможностью поставки как полного листа, так и раскроенных форматов.

0,90 мм — универсальная рабочая размер по толщине для серийных прокладок, шайб и электроизоляционных деталей общего назначения.

Технические характеристики ПФГ 0,90 мм

Стандарт	ТУ 273314-013-32394549-2018
Марка	ПФГ — флогопитовая слюдяная бумага, глифталевое связующее
Основа	флогопитовая слюдяная бумага
Связующее	глифталевое связующее
Толщина	0,90 мм
Допуск	по ТУ и паспорту партии; для ответственных размеров рекомендуется согласовывать допуск в заказе
Содержание слюды	не менее 90%
Содержание связующего	не более 10%
Плотность	2,05-2,15 г/см3
Рабочая температура	не менее 650 °C длительно; не менее 900 °C кратковременно
Термическая потеря массы	при 500 °C — не более 2%; при 700 °C — не более 4%
Прочность при изгибе	не менее 100 МПа
Водопоглощение	не более 1%
Электрическая прочность	не менее 15 кВ/мм
Объемное сопротивление	при 23 °C — не менее 10^15 Ом·см; при 500 °C — не менее 10^10 Ом·см
Огнестойкость	90V0
Дымообразование	не более 8 с
Ориентировочная масса листа	лист 1000×1200 мм — примерно 2,2-2,3 кг; лист 600×1000 мм — примерно 1,1-1,2 кг

Толщины и форматы поставки

Для обновленной ТУ-линейки прокладочный миканит рассматривается в диапазоне от 0,10 до 30,0 мм. Текущая позиция 0,90 мм входит в эту линейку как стандартная складская или согласуемая рабочая размер по толщине. По спецзаказу и по согласованию возможны толщины до 50,0 мм и более, если это допустимо технологией изготовления.

Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто востребован формат 600×1000 мм. Также можно согласовать другие размеры, включая 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; По спецзаказу и по согласованию возможно изготовление толщин до 50,0 мм и более, если это возможно технологически.
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию возможен раскрой и поставка других размеров, включая 500×600 мм, полосы, карты и заготовки по чертежу.

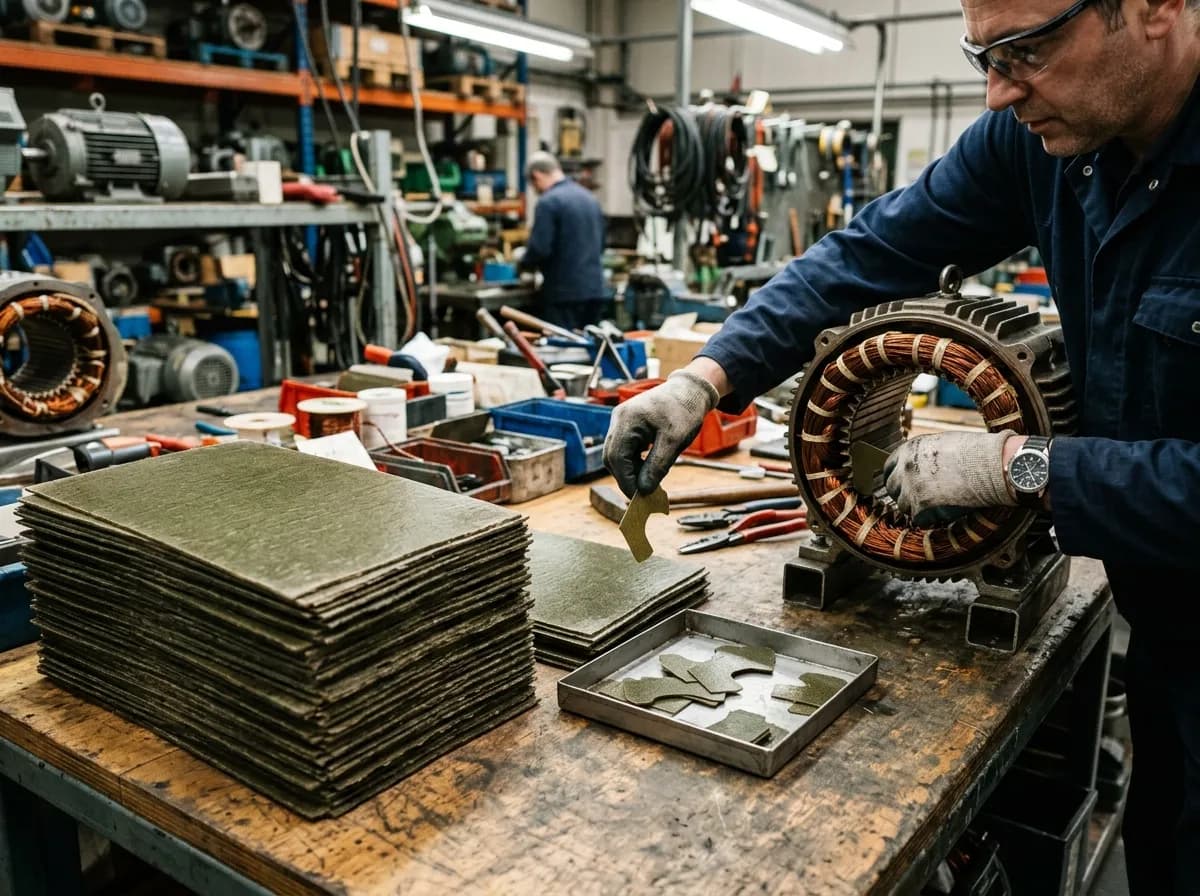

Где применяют ПФГ 0,90 мм

Основное применение ПФГ-ТУ — тяговое электрооборудование: прокладочная изоляция в тяговых двигателях электровозов серий ВЛ10/ВЛ80/ЧС2/ЧС7, двигателях троллейбусов ТД-4/ДК-210, моторах городских электропоездов ЭТ2/ЭР2. Флогопит удерживает кристаллическую структуру при цикличных перегревах до 250 °C во время разгонов и электрического торможения, когда глифталевое связующее класса B ещё работает в пределах ресурса.

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

Крановая техника тяжёлых режимов работы — вторая профильная группа: мостовые и козловые краны металлургических комбинатов (серии Q 100/250 т), портовые контейнерные перегружатели и ричстакеры, судоподъёмные механизмы. Частые реверсы с длительными периодами холостого хода создают термоциклирование обмоточной и опорной изоляции, где структурная стабильность флогопита при пиковых температурах даёт ощутимый запас ресурса перед выходом материала из пределов класса B.

Ремонт аппаратов с паспортной ссылкой на марку ПФГ: техдокументация напрямую предписывает флогопит на глифталевом связующем, замена на мусковитовую ПМГ-ТУ допустима только с согласованием главного конструктора. ТУ-версия ПФГ закрывает такие запросы в расширенном ряду толщин 0,10–30,0 мм, когда нормативная размер по толщине по ГОСТ 6121-75 (0,50–5,00 мм) недоступна или не удовлетворяет задаче.

Соседние толщины ПФГ

Толщина	Позиция	Применение
0,80 мм	рабочая	универсальные прокладки, шайбы и листовые электроизоляционные детали	Карточка 0,80 мм
0,90 мм	рабочая	универсальные прокладки, шайбы и листовые электроизоляционные детали	← вы здесь
1,00 мм	рабочая	универсальные прокладки, шайбы и листовые электроизоляционные детали	Карточка 1,00 мм

Как указывать при заказе

Примеры для ПФГ 0,90 мм: В обозначении обычно указывают марку, толщину, размер листа и стандарт.

• Миканит ПФГ 0,90 1000×1200 ТУ 273314-013-32394549-2018
• Миканит ПФГ 0,90 600×1000 ТУ 273314-013-32394549-2018
• Миканит ПФГ 0,90 500×600 ТУ 273314-013-32394549-2018

Вопросы и ответы

Где используется ПФГ 0,90 мм?

Размер по толщине 0,90 мм нужна в тех узлах, где зазор между сопрягаемыми деталями строго 0,9 мм и компенсация двумя листами по 0,45 мм нежелательна (двухслойная прокладка имеет шов между слюдяными плёнками). Применяется в индивидуальном порядке для крупного электромашиностроения.

Чем толстая прокладка лучше тонкой при одинаковой суммарной толщине?

Однослойная прокладка не имеет границы раздела, поэтому пробивное напряжение распределяется по всему сечению равномерно. Двухслойная имеет потенциальный канал утечки по стыку — если сборка нарушена или попала влага, по стыку может пойти ползучий разряд.

Какая шероховатость поверхности листа ПФГ?

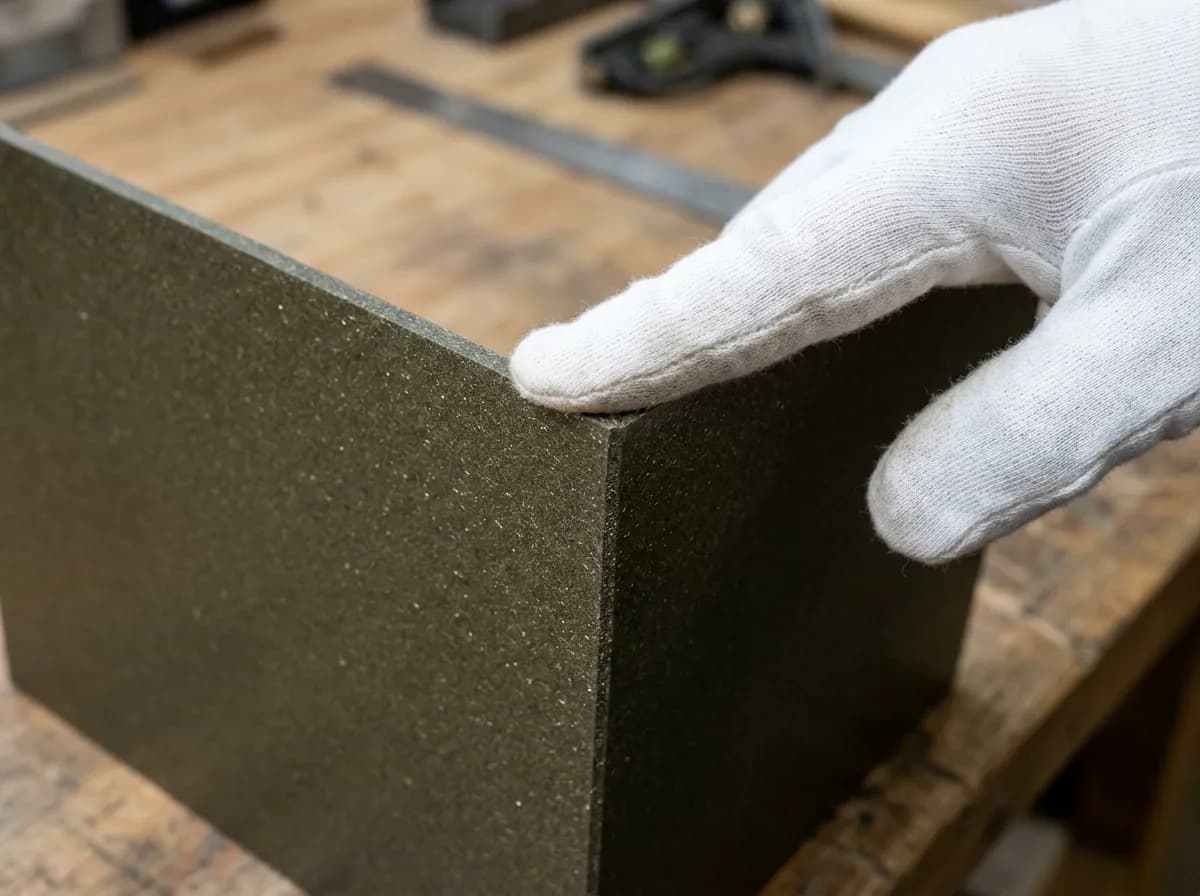

Шероховатость поверхности после прессования Ra 1,6-3,2 мкм. Лицевая сторона листа имеет матовый блеск от прессовых плит, тыльная — может быть слегка более шероховатой. Для прокладок под точные плотные сопряжения уточняйте требование по шероховатости при заказе.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Лист 0,90 мм можно фрезеровать?

Да, твердосплавной фрезой на скоростях резания 20-40 м/мин с отсосом пыли. Слюдяная пыль абразивна — рекомендуется работать в перчатках и защитных очках. Для серийной обработки больше подходят пилы с алмазным напылением.

Заказать ПФГ 0,90 мм

Толщина 0,90 мм не входит в типовой складской ассортимент — выпускается под заказ от 50 кг. Срок изготовления — 10-15 рабочих дней с момента подтверждения заявки и предоплаты. Для повторных заказов под рамочный договор сроки сокращаются до 5-7 дней.

Паспорт качества техническим условиям и паспорт партии прикладываются в комплекте отгрузки. Маркировка на упаковке включает марку, толщину, номер партии, дату изготовления и массу нетто.
