Миканит прокладочный ПФК ТУ в Красноярске: поставки для электроремонтных предприятий

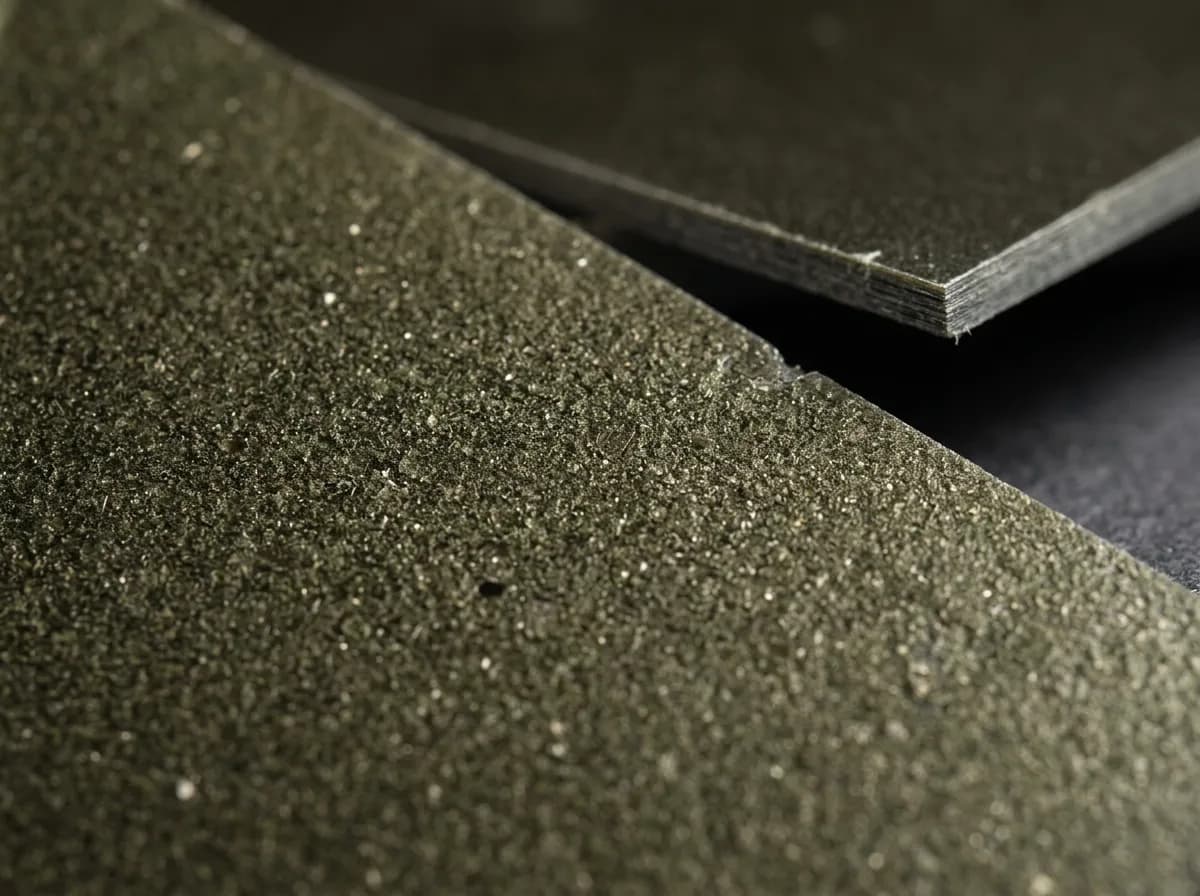

Миканит прокладочный ПФК по ТУ 273314-013-32394549-2018 — жесткий листовой диэлектрический материал на флогопитовой слюдяной бумаге и кремнийорганическом связующем. Это термостойкая ТУ-марка для прокладок, шайб, перегородок и изоляционных деталей, где нужна более высокая рабочая тепловой режим, чем у глифталевых исполнений, и стабильная геометрия листа при нагреве.

По конструкции ПФК ТУ уже не похож на старый классический миканит на щипаной слюде. Продукт получается более цельным и однородным по всему листу, визуально и технологически ближе к современному слюдопластовому листу. За счет этого его удобнее использовать для раскроя, вырубки, механической обработки и изготовления жестких электроизоляционных деталей по чертежу.

Чем ПФК ТУ отличается от ПФК ГОСТ

ПФК по ГОСТ 6121-75 — это классический прокладочный миканит на щипаной флогопитовой слюде. ПФК по ТУ сохраняет саму логику марки: прокладочный материал на флогопитовой основе с кремнийорганическим связующим, но выполнен уже на слюдяной бумаге. Поэтому ТУ-версия выглядит ровнее, лучше держит однородность листа и воспринимается как более современное исполнение марки.

Критерий	ПФК ГОСТ 6121-75	ПФК ТУ 273314-013
Основа	Щипаная слюда-флогопит	Слюдяная бумага на основе флогопита
Связующее	Кремнийорганическая смола	Кремнийорганическое связующее
Структура листа	Классический слоистый миканит	Более однородный прессованный лист
Подача материала	ГОСТ-марка традиционного типа	Современная ТУ-марка на бумажной слюдяной основе

Практический смысл для заказчика: если нужен именно жесткий листовой продукт под повышенную температуру, раскрой и изготовление деталей, ПФК ТУ чаще всего воспринимается как более современный и технологичный вариант, чем классический ПФК по ГОСТу.

Что означает марка ПФК

• П — прокладочный миканит для жестких электроизоляционных прокладок, шайб и перегородок.
• Ф — флогопитовая слюдяная основа.
• К — кремнийорганическое связующее.

Внутри ТУ-линейки именно буква К делает ПФК более термостойким исполнением по сравнению с глифталевыми марками. Поэтому ПФК выбирают там, где рабочий узел живет при устойчиво повышенной температуре, где нужны меньшие термопотери и более высокий запас по электрическим показателям.

Почему выбирают ПФК ТУ

Когда ПФК лучше ПФГ

Если узел работает в более тяжелом температурном режиме, чем может потребоваться для базовой флогопитовой марки, обычно смотрят в сторону ПФК. Для ПФК по ТУ заложены более высокая длительная тепловой режим, более высокий кратковременный режим, меньшая потеря массы при нагреве и более высокий уровень электрической прочности.

Когда ПФК удобен в производстве

Марка подходит не только как продукт “лист на склад”, но и как полуфабрикат под детали: прокладки, шайбы, дистанционные элементы, перегородки, тепловые экраны, жесткие электроизоляционные пластины. Благодаря бумажной слюдяной основе лист получается достаточно цельным для раскроя и дальнейшей обработки.

Когда ПФК нужен вместо мусковитовых марок

Если задача упирается именно в температуру, мусковитовые ТУ-марки чаще всего проигрывают флогопитовым. Поэтому ПФК логичен в тех случаях, где нужна не просто жесткая изоляционная прокладка, а именно высокотемпературное исполнение на флогопите.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Технические характеристики ПФК ТУ

Стандарт	ТУ 273314-013-32394549-2018
Материал	Листовой прессованный материал на флогопитовой слюдяной бумаге
Связующее	Кремнийорганическое связующее
Содержание слюды	Не менее 90%
Содержание связующего	Не более 10%
Плотность	2,05-2,15 г/см3
Длительно допустимая рабочая температура	Не менее 700 °C
Кратковременно допустимая температура	Не менее 1000 °C
Потеря массы при 500 °C	Не более 1%
Потеря массы при 700 °C	Не более 2%
Прочность при изгибе	Не менее 140 МПа
Водопоглощение за 24 ч при 23 °C	Не более 1%
Электрическая прочность при 23 °C	Не менее 20 кВ/мм
Удельное объемное сопротивление при 23 °C	Не менее 10^17 Ом·см
Удельное объемное сопротивление при 500 °C	Не менее 10^12 Ом·см
Огнестойкость	90V0
Дымообразующее испытание	Не более 4 с

Для сайта это и есть основная логика марки: ПФК ТУ — флогопитовая высокотемпературная позиция в прокладочном миканите по ТУ. Если нужна базовая флогопитовая марка, как правило смотрят на ПФГ; если нужен более высокий температурный режим и более сильные электрические показатели, переходят на ПФК.

Толщины и форматы листов

По ТУ прокладочный миканит изготавливается толщиной от 0,10 до 30,0 мм. По спецзаказу и по согласованию возможны увеличенные толщины до 50,0 мм и более, если это допустимо технологией изготовления и задачей заказчика.

Обычный полный формат листа — 1000×1200 мм. На практике нередко применяется формат 600×1000 мм как типовой раскрой половины листа. Помимо этого возможна поставка других размеров по согласованию: например, 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; по спецзаказу до 50,0 мм и более
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

Как выбрать толщину ПФК ТУ

Толщину подбирают не только по электрической прочности, но и по конструкции узла. Средние толщины чаще идут на стандартные прокладки и шайбы. Тонкие позиции используют там, где важен точный зазор и малый размер детали. Толстые листы уже работают как жесткий конструкционный электроизоляционный материал под механическую обработку.

• 0,10-0,50 мм — тонкие прокладки, дистанционные элементы, межслойные изоляционные детали.
• 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки и детали электрических аппаратов.
• 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
• 15,00-30,00 мм — массивные конструкционные элементы, тепловые экраны, опорные изоляционные детали.

ПФК или ПФГ: что выбрать

Обе марки относятся к флогопитовой ТУ-линейке, но решают немного разные задачи. ПФГ — это базовое исполнение на глифталевом связующем. ПФК — более термостойкое исполнение на кремнийорганике, с более сильными характеристиками по температуре, электрической прочности и термопотерям.

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

Параметр	ПФГ ТУ	ПФК ТУ
Основа	Флогопитовая бумага	Флогопитовая бумага
Связующее	Глифталевое	Кремнийорганическое
Длительная температура	Не менее 650 °C	Не менее 700 °C
Кратковременная температура	Не менее 900 °C	Не менее 1000 °C
Электрическая прочность	Не менее 15 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 100 МПа	Не менее 140 МПа

Где применяется ПФК ТУ

Марка уместна там, где конструкция работает в более тяжелом тепловом режиме и где к листу предъявляют не только электрические, но и механические требования. ПФК ТУ применяют для жестких электроизоляционных прокладок, шайб, перегородок, дистанционных пластин и листовых заготовок в электрических машинах, аппаратах и нагревательном оборудовании.

Чаще всего ПФК ТУ рассматривают как продукт для тех случаев, когда обычная “просто прокладка” уже превращается в ответственную изоляционную деталь: узел нагревается, лист нужно резать в размер, обрабатывать и получать стабильный результат по партии.

Как обозначать и заказывать ПФК ТУ

Для стандартной листовой поставки формулировка может выглядеть так: При заказе чаще всего указывают марку, толщину, формат листа и стандарт.

• Миканит ПФК 3,00 1000×1200 ТУ 273314-013-32394549-2018
• Миканит ПФК 1,50 600×1000 ТУ 273314-013-32394549-2018
• Миканит ПФК 20,00 500×600 ТУ 273314-013-32394549-2018

Если нужны полосы, карты, детали по чертежу, нестандартные толщины или партия на конкретную задачу, это лучше согласовывать отдельно. Паспорт качества оформляется на партию, а формат раскроя и способ поставки уточняются на этапе заказа.

Заказать ПФК ТУ

Заказать ПФК ТУ можно как в стандартных листах, так и в виде раскроенных заготовок под размер заказчика. Если нужно подобрать толщину, формат и тип поставки под ваш узел, удобнее сразу прислать задачу или чертеж. Так проще быстро понять, нужна ли базовая марка ПФГ или лучше сразу закладывать ПФК.
