ПСГ: что это за прокладочный миканит

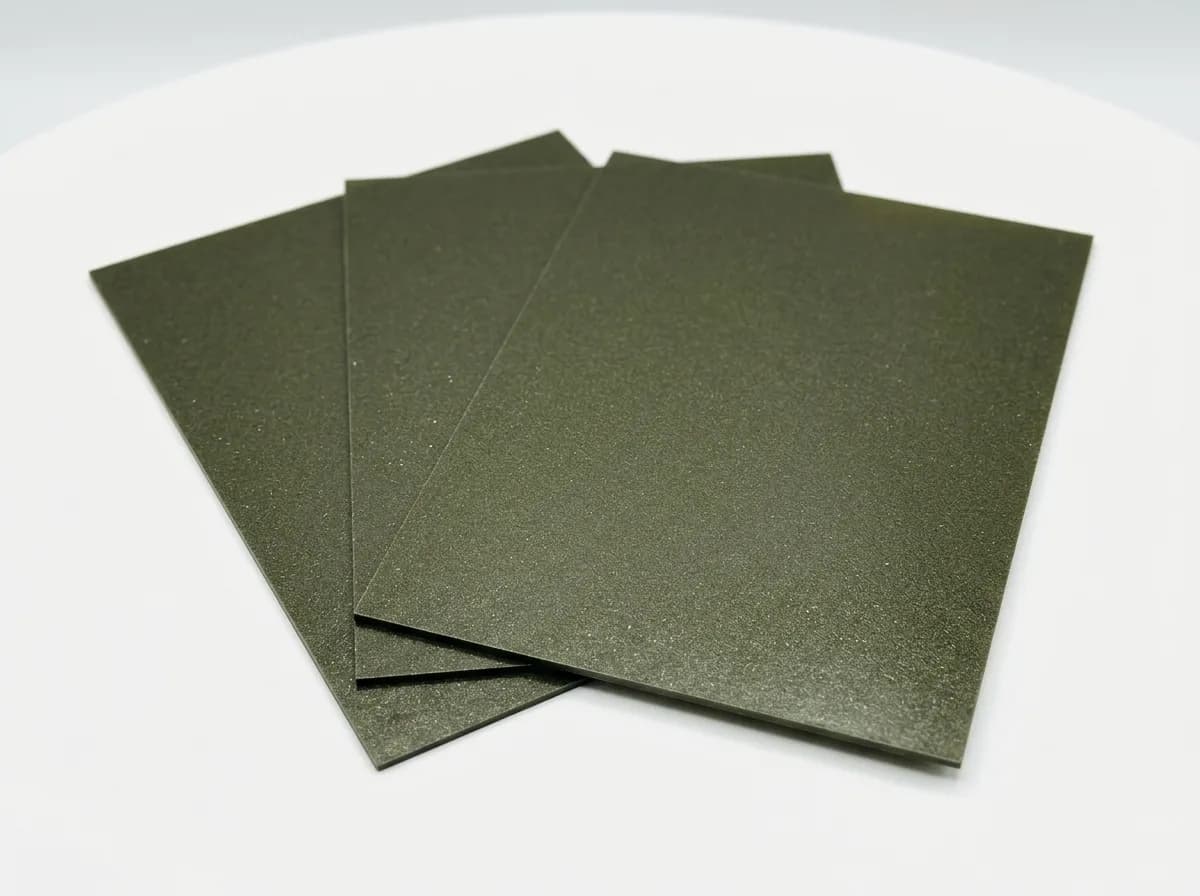

ПСГ — жёсткий листовой прокладочный миканит на основе синтетическая слюдяная бумага. Связующее — глифталевая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПСГ по ТУ — жёсткий листовой прокладочный миканит на основе синтетической слюдяной бумаги с глифталевым связующим. Выбор начинают с конструкции и назначения материала, а толщину уточняют после подтверждения марки.
Красноярский каталог ведёт от общего запроса к проверяемой позиции. Геометрические варианты ПСГ по ТУ отделены от ГОСТ-исполнения, поэтому цена рассчитывается после уточнения марки и геометрии.
- Основа
- синтетическая слюдяная бумага
- Связующее
- глифталевая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
по техническим условиям
ПСГ
Синтетическая слюдяная бумага
Глифталь
Миканит прокладочный ПСГ по техническим условиям — специальная марка прокладочного миканита на слюдяной бумаге и глифталевом связующем. В ТУ-линейке это отдельное специальное исполнение для жестких электроизоляционных деталей, где важны согласованное исполнение материала и режим работы по ТУ.
Расшифровка марки ПСГ
- П — прокладочный миканит.
- синтетическая слюдяная бумага; глифталевое связующее; параметры — по ТУ и сопроводительным документам.
- Г — глифталевое связующее.
Состав и конструкция
- П — прокладочный миканит.
- С — синтетическая слюдяная бумага.
- Г — глифталевое связующее.
Толщины ПСГ по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПСГ: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | синтетическая слюдяная бумага |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | синтетическая слюдяная бумага |
|---|---|
| Связующее | глифталевое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 1,70–2,25 г/см³ |
| Рабочая температура | 900 °C длительно; 1000 °C кратковременно |
| Термическая потеря массы | не более 1% при 500 °C; 2% при 700 °C |
| Прочность при изгибе | не менее 150 МПа |
| Водопоглощение | не более 1% |
| Электрическая прочность | не менее 18 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 8 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Миканит ПСГ изготавливается на основе материала «синтетическая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм — половина стандартного листа. Также возможна поставка других размеров по согласованию: например, 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | синтетическая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПСГ ТУ
| Стандарт | по техническим условиям |
| Материал | Листовой прессованный материал на синтетической слюдяной бумаге |
| Связующее | Глифталевое связующее |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 1,70-2,25 г/см3 |
| Длительно допустимая рабочая температура | Не менее 900 °C |
| Кратковременно допустимая температура | Не менее 1000 °C |
| Потеря массы при 500 °C | Не более 1% |
| Потеря массы при 700 °C | Не более 2% |
| Прочность при изгибе | Не менее 150 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 1% |
| Электрическая прочность при 23 °C | Не менее 18 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^15 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^10 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 8 с |
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПСГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Сначала подтверждают ПСГ и технические условия, затем выбирают толщину, формат и способ обработки. Если исходное обозначение сохранилось, его прикладывают без сокращений.
Нужны ПСГ по ТУ, толщина, размеры листа либо детали, количество и чертёж при наличии. Неизвестные параметры можно уточнить, не заменяя их предположениями.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПСГ · ГОСТ 6121-75 | Одинаковое обозначение, но разная слюдяная основа и другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМГ · ТУ | То же связующее, другая слюдяная основа: мусковит | Документ, состав, показатели и применимость к детали |
| ПФГ · ТУ | То же связующее, другая слюдяная основа: флогопит | Документ, состав, показатели и применимость к детали |
| ПСК · ТУ | Та же слюдяная основа, другое связующее: кремнийорганическая смола | Документ, состав, показатели и применимость к детали |
ПСГ или ПСК: что выбрать
ПСГ — базовое исполнение специальной марки на глифталевом связующем. ПСК выбирают, когда в специальном исполнении требуется кремнийорганическое связующее и более жесткие требования к согласованным режимам работы.
| Параметр | ПСГ ТУ | ПСК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 900 °C | Не менее 1000 °C |
| Материал и диапазон поставки | синтетическая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 150 МПа | Не менее 160 МПа |
Сравнение и выбор
| Параметр | ПСГ ТУ | ПСК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 900 °C | Не менее 1000 °C |
| Кратковременная температура | Не менее 1000 °C | Не менее 1100 °C |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 150 МПа | Не менее 160 МПа |
Применение ПСГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
Лист используют для изготовления жёстких прокладок, пластин и шайб, когда выбранная марка отвечает требованиям детали. Для ремонта сверяют прежнюю запись, для новой детали — проект и чертёж.
Общее буквенное обозначение ПСГ не отменяет различий между ТУ и ГОСТ. Назначение и способ монтажа дают более точный ориентир, чем поиск листа по одной толщине.
Для Красноярска можно направить заявку на миканит прокладочный псг по ту. Можно направить спецификацию, чертёж или описание функции детали.
В предложении фиксируются согласованная марка, размеры и количество. Наличие и условия поставки проверяются для выбранной позиции на момент запроса.
Где применяется ПСГ ТУ
ПСГ ТУ применяют для жестких электроизоляционных деталей, прокладок, шайб, дистанционных элементов, перегородок и листовых заготовок в специальных исполнениях по ТУ. Материал выбирают, когда стандартных мусковитовых и флогопитовых марок недостаточно по согласованным условиям работы, но не требуется исполнение ПСК.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если они неизвестны, опишите узел и задачу.
- ✓ марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Красноярский край
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Если нужен самовывоз, уточните место и готовность заказа перед поездкой.
