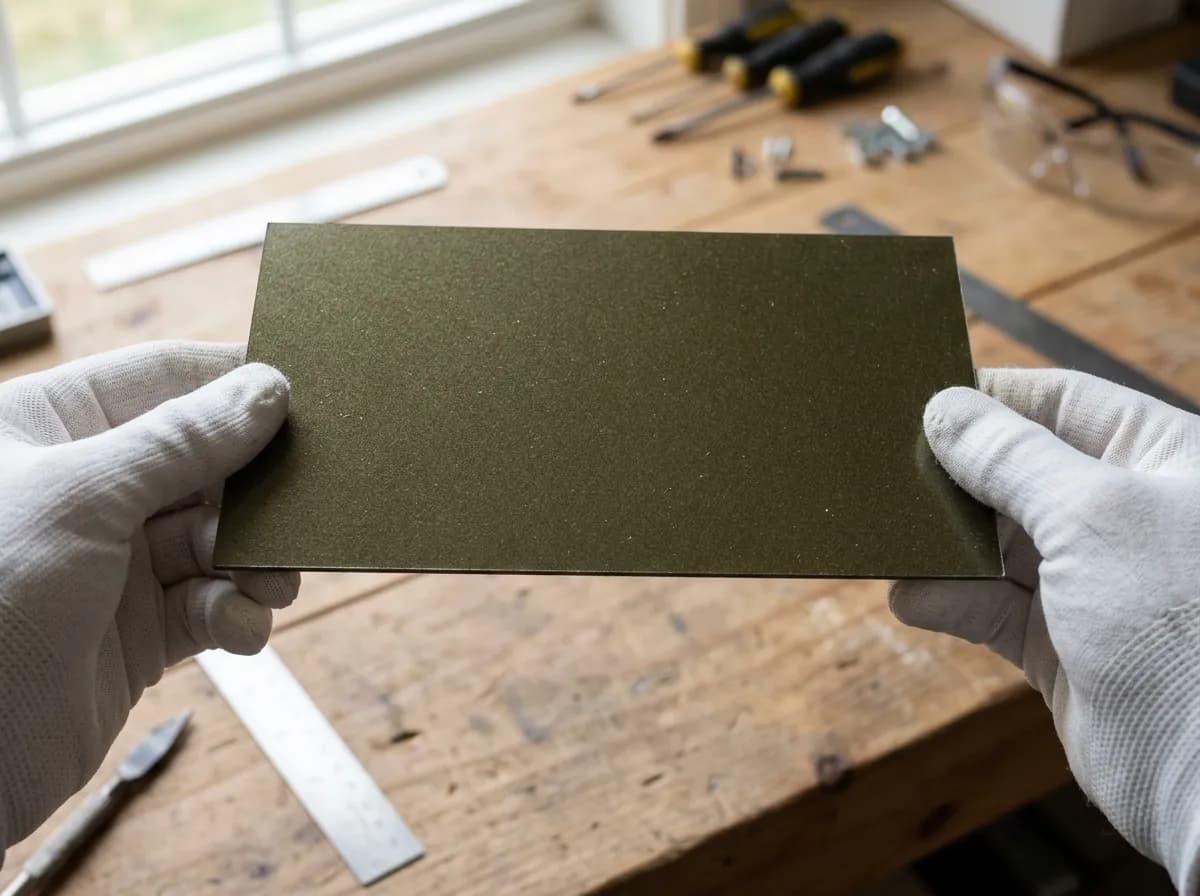

ПМГ: что это за прокладочный миканит
ПМГ — жёсткий листовой прокладочный миканит на основе мусковит. Связующее — глифталевая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПМГ по ТУ — жёсткий листовой прокладочный миканит на основе мусковитовой слюдяной бумаги с глифталевым связующим. Выбор начинают с конструкции и назначения материала, а толщину уточняют после подтверждения марки.
Красноярский каталог ведёт от общего запроса к проверяемой позиции. Варианты толщины в каталоге относятся к одному обозначению, а не к разным по назначению материалам, поэтому цена рассчитывается после уточнения марки и геометрии.
- Основа
- мусковит
- Связующее
- глифталевая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
ТУ
ПМГ
Мусковитовая бумага
глифталевое связующее
Миканит ПМГ изготавливается на основе материала «мусковитовая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Обзор и назначение
Миканит прокладочный ПМГ по ТУ — листовой прессованный электроизоляционный материал на слюдяной бумаге из мусковита с глифталевым связующим. Для готового ПМГ по ТУ установлены длительно допустимая рабочая температура не менее 500 °C и кратковременно допустимая температура не менее 700 °C. Эти показатели относятся к прессованной композиции в целом; объяснение через добавление АХФС в ТУ не приведено. В современной ТУ-линейке это базовая мусковитовая марка для жёстких прокладок, шайб и листовых изоляционных деталей.
Расшифровка марки ПМГ
- П — прокладочный миканит для жёстких электроизоляционных прокладок и шайб.
- М — мусковитовая слюдяная бумага.
- мусковитовая слюдяная бумага; глифталевое связующее; параметры — по ТУ и сопроводительным документам.
Состав и конструкция
- П — прокладочный миканит для жёстких электроизоляционных прокладок и шайб.
- М — мусковитовая слюдяная бумага.
- Г — глифталевое связующее. Для ПМГ по ТУ это связующее соединяет слои мусковитовой слюдяной бумаги; показатели готового листа определяются требованиями к композиции в целом.
Толщины ПМГ по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПМГ: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | мусковит |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | мусковитовая слюдяная бумага |
|---|---|
| Связующее | глифталевое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 1,70–2,25 г/см³ |
| Рабочая температура | 500 °C длительно; 700 °C кратковременно |
| Термическая потеря массы | не более 2% при 500 °C; 3% при 700 °C |
| Прочность при изгибе | не менее 120 МПа |
| Водопоглощение | не более 2% |
| Электрическая прочность | не менее 18 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 8 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм — половина стандартного листа. Также возможна поставка других размеров по согласованию: например, 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПМГ ТУ
| Стандарт | ТУ |
| Материал | Листовой прессованный материал на мусковитовой слюдяной бумаге |
| Связующее | Глифталевое связующее. Температурные показатели ПМГ по ТУ относятся к готовому прессованному материалу на мусковитовой слюдяной бумаге, а не к отдельному связующему. |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 1,70-2,25 г/см3 |
| Длительно допустимая рабочая температура | Не менее 500 °C |
| Кратковременно допустимая температура | Не менее 700 °C |
| Потеря массы при 500 °C | Не более 2% |
| Потеря массы при 700 °C | Не более 3% |
| Прочность при изгибе | Не менее 120 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 2% |
| Электрическая прочность при 23 °C | Не менее 18 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^15 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^10 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 8 с |
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПМГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Сначала подтверждают ПМГ и применяемые ТУ, затем выбирают толщину и формат. Если исходное обозначение сохранилось, его прикладывают без сокращений.
В запросе указывают ПМГ по ТУ, толщину, размер листа либо детали и необходимое количество. Неизвестные параметры можно уточнить, не заменяя их предположениями.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПМГ · ГОСТ 6121-75 | Одинаковая марка, но другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМК · ТУ | Та же слюдяная основа, другое связующее: кремнийорганическая смола | Документ, состав, показатели и применимость к детали |
| ПФГ · ТУ | То же связующее, другая слюдяная основа: флогопит | Документ, состав, показатели и применимость к детали |
| ПСГ · ТУ | То же связующее, другая слюдяная основа: синтетическая слюдяная бумага | Документ, состав, показатели и применимость к детали |
Чем ПМГ ТУ отличается от ПМГ ГОСТ
| Критерий | ПМГ ГОСТ 6121-75 | ПМГ ТУ |
|---|---|---|
| Основа | Щипаная слюда-мусковит (ГОСТ 3028-78) | Слюдяная бумага на основе мусковита |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Кратковременная температура | Не нормируется отдельно | До 700 °C |
| Стандартный лист | 1000×1200 мм | 1000×1200 мм |
| Структура листа | Слоистый из пластинок слюды | Однородный прессованный лист |
| Удельное сопротивление при 23 °C | ≥10¹³ Ом·см | ≥10¹⁵ Ом·см |
ПМГ или ПМК: что выбрать
ПМГ выбирают как базовую мусковитовую марку на глифталевом связующем. Если нужен более высокий кратковременный температурный запас, меньшие термопотери и более сильные электрические показатели, обычно рассматривают ПМК на кремнийорганическом связующем.
| Параметр | ПМГ ТУ | ПМК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 500 °C | Не менее 500 °C |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 120 МПа | Не менее 160 МПа |
Сравнение и выбор
ПМГ по ГОСТ 6121-75 — классический прокладочный миканит 1975 года: щипаная мусковитовая слюда на чистой глифталевой смоле, длительная рабочая температура — класс B (до 130 °C). ПМГ по ТУ — отдельное исполнение: мусковитовая слюдяная бумага на глифталевом связующем. Для готового материала по ТУ нормируются не менее 500 °C длительно и не менее 700 °C кратковременно; эти значения не являются характеристиками отдельно взятого связующего. ТУ-вариант рассматривают для прокладочной изоляции, в том числе в нагретых узлах, с проверкой документа поставки и условий конкретного применения. Совпадение марки не заменяет согласование требований при переходе с исполнения по ГОСТ на исполнение по ТУ.
| Критерий | ПМГ ГОСТ 6121-75 | ПМГ ТУ |
|---|---|---|
| Основа | Щипаная слюда-мусковит (ГОСТ 3028-78) | Слюдяная бумага на основе мусковита |
| Связующее | Глифталевая смола (чистая органика) | Глифталевое связующее |
| Длительная температура | Класс B, до 130 °C | Не менее 500 °C для готового материала |
| Кратковременная температура | Не нормируется отдельно | До 700 °C |
| Диапазон толщин | 0,50–5,00 мм | Серийные номиналы 0,10–10,00 мм; другие номиналы, включая 15, 20 и 30 мм, — по согласованию, до 50,0 мм |
| Стандартный лист | 1000×1200 мм | 1000×1200 мм |
| Структура листа | Слоистый из пластинок слюды | Однородный прессованный лист |
| Удельное сопротивление при 23 °C | ≥10¹³ Ом·см | ≥10¹⁵ Ом·см |
| Огнестойкость | Не нормируется | UL 94 V-0 для толщин, охваченных протоколом испытаний |
ПМГ ТУ не отменяет ПМГ ГОСТ — это два разных продукта под одной маркировкой для разных задач. ГОСТ-материал нужен там, где паспорт оборудования или ТЗ заказчика прямо ссылается на ГОСТ 6121-75. ТУ-материал — там, где определяющие требования: высокая рабочая температура, нестандартная толщина, большой формат листа или огнестойкость по UL94. Подробный разбор обоих вариантов с цифрами по всем характеристикам — в статье «Миканит ГОСТ vs ТУ: сравнение характеристик и выбор».
| Параметр | ПМГ ТУ | ПМК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 500 °C | Не менее 500 °C |
| Кратковременная температура | Не менее 700 °C | Не менее 800 °C |
| Электрическая прочность | Не менее 18 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 120 МПа | Не менее 160 МПа |
Применение ПМГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
ПМГ используют для раскроя жёстких электроизоляционных прокладок, пластин и шайб при соответствии требованиям детали. Для ремонта сверяют прежнюю запись, для новой детали — проект и чертёж.
Совпадение размера с ПФГ, ПСГ или другой маркой не доказывает взаимозаменяемость. Назначение и способ монтажа дают более точный ориентир, чем поиск листа по одной толщине.
Для Красноярска можно направить заявку на миканит прокладочный пмг по ту. Можно направить спецификацию, чертёж или описание функции детали.
В предложении фиксируются согласованная марка, размеры и количество. Наличие и условия поставки проверяются для выбранной позиции на момент запроса.
Где применяется ПМГ ТУ
ПМГ ТУ применяют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах и нагревательных приборах. Марка подходит для узлов, где нужна мусковитовая основа, стабильная геометрия листа и более однородная структура по сравнению с классическим миканитом на щипаной слюде.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Заказать ПМГ ТУ
При заказе указывают марку, толщину, размер листа и стандарт: например, Миканит ПМГ 1,00 600×1000 ТУ. Нестандартные толщины и размеры листа согласуются отдельно; паспорт качества оформляется на партию.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если они неизвестны, опишите узел и задачу.
- ✓ марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Красноярский край
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Если нужен самовывоз, уточните место и готовность заказа перед поездкой.
