ГМС-ББ: что это за гибкий миканит
ГМС-ББ — гибкий листовой миканит на мусковите с масляно-глифталевый светлый лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.

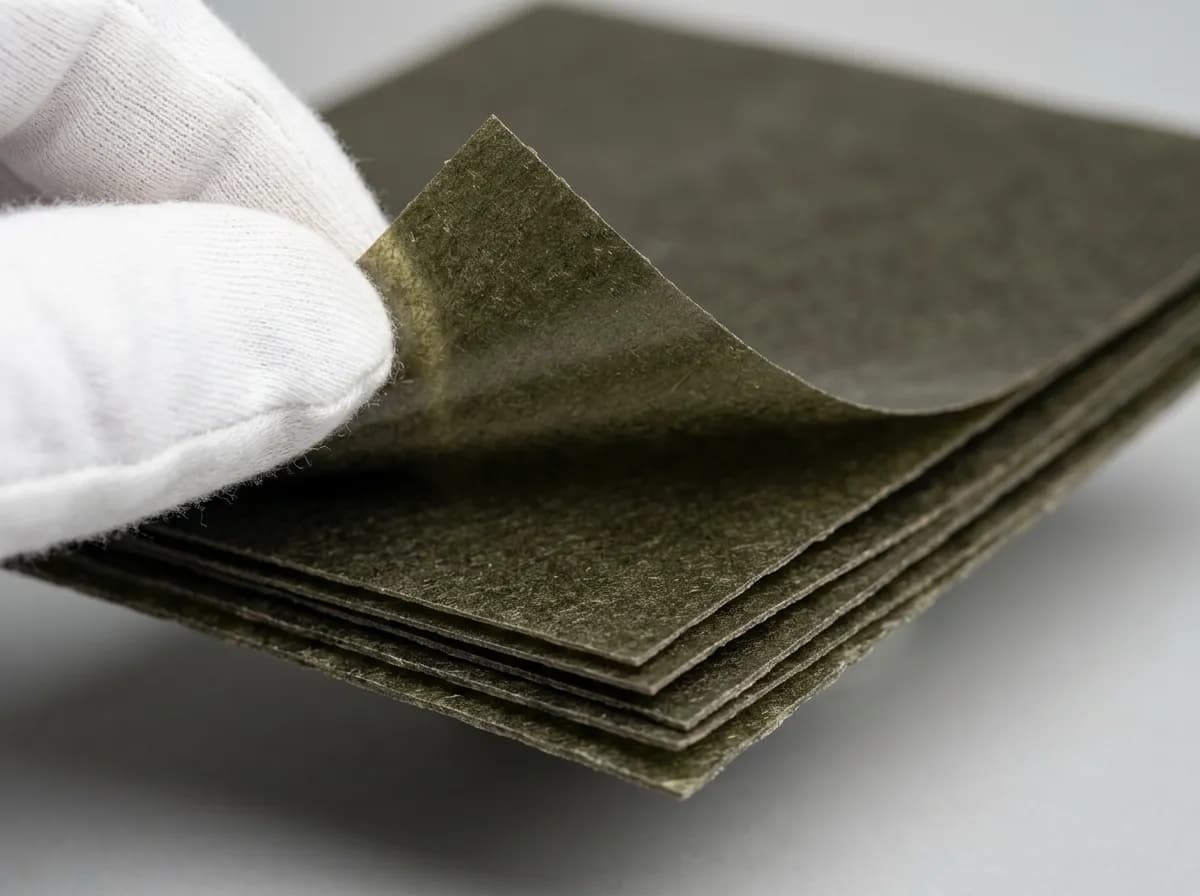

ГМС-ББ по ТУ — гибкий электроизоляционный лист с мусковитовой основой и двусторонним бумажным покрытием.
- Слюда
- мусковит
- Связующее
- масляно-глифталевый светлый лак
- Исполнение
- бумага с двух сторон
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий марки ГМС-ББ — электроизоляционный материал на основе мусковитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый) с двусторонней оклейкой электроизоляционной бумагой, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Бумага для оклейки ГМС-ББ — электроизоляционная на основе сульфатной целлюлозы плотностью 50 г/м², обработанная антипиренами для снижения горючести. Склейка с миканитовой пластиной выполняется тем же глифталевым лаком, что служит основным связующим — это обеспечивает монолитность пакета и отсутствие пустот. При надрезе бумажный слой удерживает края от осыпания — удобно при механизированной нарезке на полосы.
История марки
Конструкция «миканит в двусторонней бумажной обклейке» появилась в СССР в 1960-х как ответ на проблему расслоения пазовой изоляции при работе электромонтажников в шахтных электровозах и карьерных экскаваторах, где машины подвергались повышенным вибрациям. Бумажная обклейка снижает риск механического повреждения слюдяной пластины при укладке непрофессиональными монтажниками.
Инженерная специфика
В ГМС-ББ бумажная обклейка выполняет функцию, которую редко обсуждают в каталогах — виброгасящий слой. При работе двигателя пазовая изоляция подвергается постоянным микроударам от ротора через воздушный зазор; без демпфера слюдяная пластина постепенно смещается и расслаивается. Два слоя бумаги толщиной по 50–80 микрон с обеих сторон работают как упруговязкий буфер, поглощающий высокочастотную вибрацию (500 Гц–5 кГц). Это критично для тяговых машин, шахтных двигателей, горнорудного оборудования, где уровень вибраций в 5–10 раз выше, чем в машинах общепромышленного исполнения.
Родственные марки
Особенности марки ГМС-ББ
ГМС-ББ — версия ГМС с двусторонней оклейкой электроизоляционной бумагой. Бумага выполняет роль армирующего слоя: удерживает слюдяную пластину от расслоения при укладке в пазы электрических машин и при изгибе в пресс-форме. За счёт неметаллической подложки электрическая прочность снижается на 3 кВ/мм (17 вместо 20), но механическая стойкость возрастает в 2–3 раза по сравнению с ГМС.
Толщины ГМС-ББ в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГМС-ББ по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | мусковит |
| Связующее | масляно-глифталевый светлый лак |
| Наружная подложка | бумага с двух сторон |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГМС-ББ
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | мусковитовая слюдяная бумага |
| Содержание слюды, %, не менее | 85 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | электроизоляционная бумага с двух сторон |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | E (120°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 800°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥17 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥11 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.7% |
| Потеря массы при 500°C | ≤1.5% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГМС-ББ по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
Выбор начинают с ГМС-ББ и документа, затем уточняют роль детали, толщину, формат и предполагаемую обработку. Недостающие сведения лучше отметить как вопросы, не заменяя их предположениями.
В заявке фиксируют ГМС-ББ по ТУ, размеры листа либо детали, объём и доступную исходную спецификацию. Такой набор позволяет подготовить ответ по конкретной позиции и не смешать лист с готовой деталью.
Краткая схема связывает назначение с конструкцией. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГМС-ББ по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,2–0,5 мм |
| Слюда | не менее 90 % | не менее 50 % |
| Связующее | не более 5 % | 10–25 % |
| Летучие вещества | не более 5 % | не более 10 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 16–21 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГМС-ББ | ТУ | мусковит | масляно-глифталевый светлый лак | бумага с двух сторон |
| ГМС-ББ | ГОСТ 6120-75 | мусковит | масляно-глифталевый светлый лак | бумага с двух сторон |
| ГМС | ТУ | мусковит | масляно-глифталевый светлый лак | без подложки |
| ГМЧ-ББ | ТУ | мусковит | масляно-битумный чёрный лак | бумага с двух сторон |
Применение и ограничения ГМС-ББ
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГМС-ББ, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Марка применяется для изоляционных элементов электрических машин и аппаратов, которым нужна гибкость при установке. Для новой конструкции основанием служит проект, а при ремонте — прежняя спецификация и роль детали.
Исполнение по ТУ не подменяет одноимённую марку по ГОСТ: нормативные требования и размерные ряды проверяют раздельно. Сначала отделяют подходящую нормативную группу, и только потом сравнивают доступные размеры.
Красноярский офис принимает заявки предприятий на миканит гибкий гмс-бб по ту. Начать можно с обозначения, спецификации или чертежа узла.
После технической сверки в предложении фиксируются документ, геометрия и количество. Наличие и условия поставки подтверждаются для выбранной позиции на момент обращения.
Применение ГМС-ББ
ГМС-ББ применяется для пазовой изоляции в электрических машинах низкого и среднего напряжения с повышенными требованиями к механической стойкости изоляции при монтаже: шахтные электровозы, карьерные экскаваторы, горнорудные двигатели. Бумажная обклейка выполняет роль армирующего каркаса, предотвращающего расслоение при протяжке материала через щёточный узел или пазовую оснастку. Также марка востребована в ремонте крупных асинхронных двигателей советской разработки серии АДБ, АДР, где бумажная подложка является обязательным элементом оригинальной конструкции.
Документы и полное описание ГМС-ББ
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГМС-ББ
Заказы ГМС-ББ обычно связаны с пазовой изоляцией крупных двигателей — партии 50–200 листов толщиной 0,25–0,40 мм. Для тяговых двигателей и горнорудной техники отгружаем с протоколом входного контроля электрической прочности.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ полная марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Красноярский край
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Если нужен самовывоз, уточните место и готовность заказа перед поездкой.
