Исполнение ТУ
ГМС: что это за гибкий миканит
ГМС — гибкий листовой миканит на мусковите с масляно-глифталевый светлый лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.

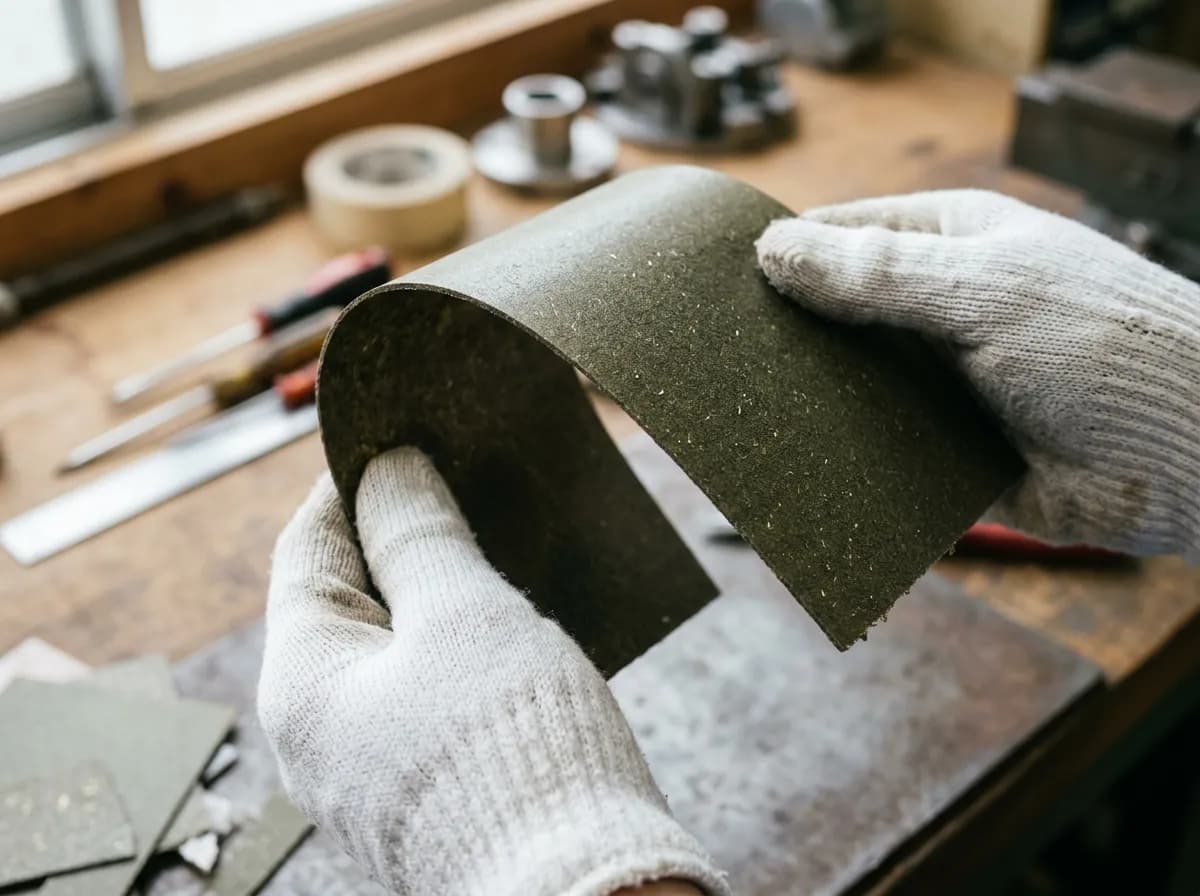

ГМС по ТУ — гибкий листовой электроизоляционный материал для деталей, принимающих изгиб при монтаже.
- Слюда
- мусковит
- Связующее
- масляно-глифталевый светлый лак
- Исполнение
- без подложки
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий марки ГМС — электроизоляционный материал на основе мусковитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый), выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Мусковит для ГМС добывают на Мамско-Чуйском месторождении Иркутской области — одном из крупнейших в мире. Пластинки калиброваны до 15–40 микрон, содержание оксида железа <1%, что обеспечивает прозрачность и диэлектрическую однородность. Именно прозрачность позволяет визуально контролировать зоны расслоения уже на стадии приёмки партии.
История марки
Разработка ГМС восходит к заводу «Слюдплитиндустрия» в г. Иркутск 1960-х годов. Исходная рецептура «мусковит + глифталь» создавалась как замена импортных муар-миканитов для турбогенераторов Ленинградского Металлического Завода. С 2018 года выпускается по техническим условиям вместо снятого ГОСТ 6120-75.
Инженерная специфика
С точки зрения диэлектрической физики ГМС занимает в ассортименте роль «эталона по электрической прочности». Мусковитная слюда имеет кристаллическую структуру с минимальной долей переходных металлов, что даёт самое низкое значение тангенса угла диэлектрических потерь (tgδ < 0,015 при 50 Гц). Глифталевый лак формирует непрерывную прослойку толщиной 2–8 микрон между чешуйками, без пор и микротрещин. В режиме импульсного напряжения частичные разряды начинаются при поле ≥18 кВ/мм — это характерно именно для мусковит-глифталевой пары, и ни одна другая марка не даёт такого запаса по частичным разрядам при комнатной температуре.
Родственные марки
Особенности марки ГМС
ГМС традиционно применяют в крупных машинах, где мусковитная слюда даёт запас электрической прочности при рабочих температурах 120–130°C. Отличается от мусковита с битумным связующим (ГМЧ) более высокой стойкостью к старению и меньшим водопоглощением. В условиях длительного нагрева ≥300°C связующее выгорает, но оставшаяся мусковитная матрица ещё удерживает напряжение до 500°C.
Толщины ГМС в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГМС по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | мусковит |
| Связующее | масляно-глифталевый светлый лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГМС
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | мусковитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | E (120°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 800°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥20 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥13 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.5% |
| Потеря массы при 500°C | ≤1.5% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГМС по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
Сначала подтверждают марку и применяемые ТУ, затем сопоставляют назначение детали, толщину и формат. Недостающие сведения лучше отметить как вопросы, не заменяя их предположениями.
В запросе указывают ГМС по ТУ, толщину, размеры листа или полосы, количество и требования к раскрою. Такой набор позволяет подготовить ответ по конкретной позиции и не смешать лист с готовой деталью.
Краткая схема связывает назначение с конструкцией. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГМС по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 75–90 % |
| Связующее | не более 5 % | 10–25 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 23–28 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГМС | ТУ | мусковит | масляно-глифталевый светлый лак | без подложки |
| ГМС | ГОСТ 6120-75 | мусковит | масляно-глифталевый светлый лак | без подложки |
| ГМЧ | ТУ | мусковит | масляно-битумный чёрный лак | без подложки |
| ГМС-ББ | ТУ | мусковит | масляно-глифталевый светлый лак | бумага с двух сторон |
Применение и ограничения ГМС
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГМС, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Марку рассматривают для пазовой, межвитковой и другой изоляции обмоток электрических машин и аппаратов. Для новой конструкции основанием служит проект, а при ремонте — прежняя спецификация и роль детали.
ГМС по ТУ и ГМС по ГОСТ 6120-75 относятся к разным нормативным исполнениям, поэтому их не объединяют по совпадению букв. Сначала отделяют подходящую нормативную группу, и только потом сравнивают доступные размеры.
Красноярский офис принимает заявки предприятий на миканит гибкий гмс по ту. Начать можно с обозначения, спецификации или чертежа узла.
После технической сверки в предложении фиксируются документ, геометрия и количество. Наличие и условия поставки подтверждаются для выбранной позиции на момент обращения.
Применение ГМС
Основное применение ГМС — пазовая изоляция и межвитковые прокладки в электрических машинах класса E (120°C): крупные асинхронные и синхронные двигатели, гидрогенераторы, тяговые моторы постоянного тока (устаревшие серии ВЛ10, ВЛ11). ГМС также используется в качестве обмоточной изоляции трансформаторов сухого исполнения малой и средней мощности и в пакетах изоляции статоров генераторов до 6 МВт. За счёт мусковитной основы и глифталевого связующего марка стабильна при длительной эксплуатации в режиме постоянной нагрузки.
Документы и полное описание ГМС
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГМС
Типовые заказы: пазовая изоляция турбогенераторов (0,30–0,50 мм партиями 50–200 листов), обмоточная изоляция двигателей 110 кВт+ (0,20–0,30 мм). Часто запрашивается совместно с лентой стеклослюдинитовой ЛСК-1 для межвитковой изоляции.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ полная марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Красноярский край
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Если нужен самовывоз, уточните место и готовность заказа перед поездкой.
