Миканит формовочный ФФГА 0,125 мм ТУ в Красноярске: поставки для электроремонтных предприятий

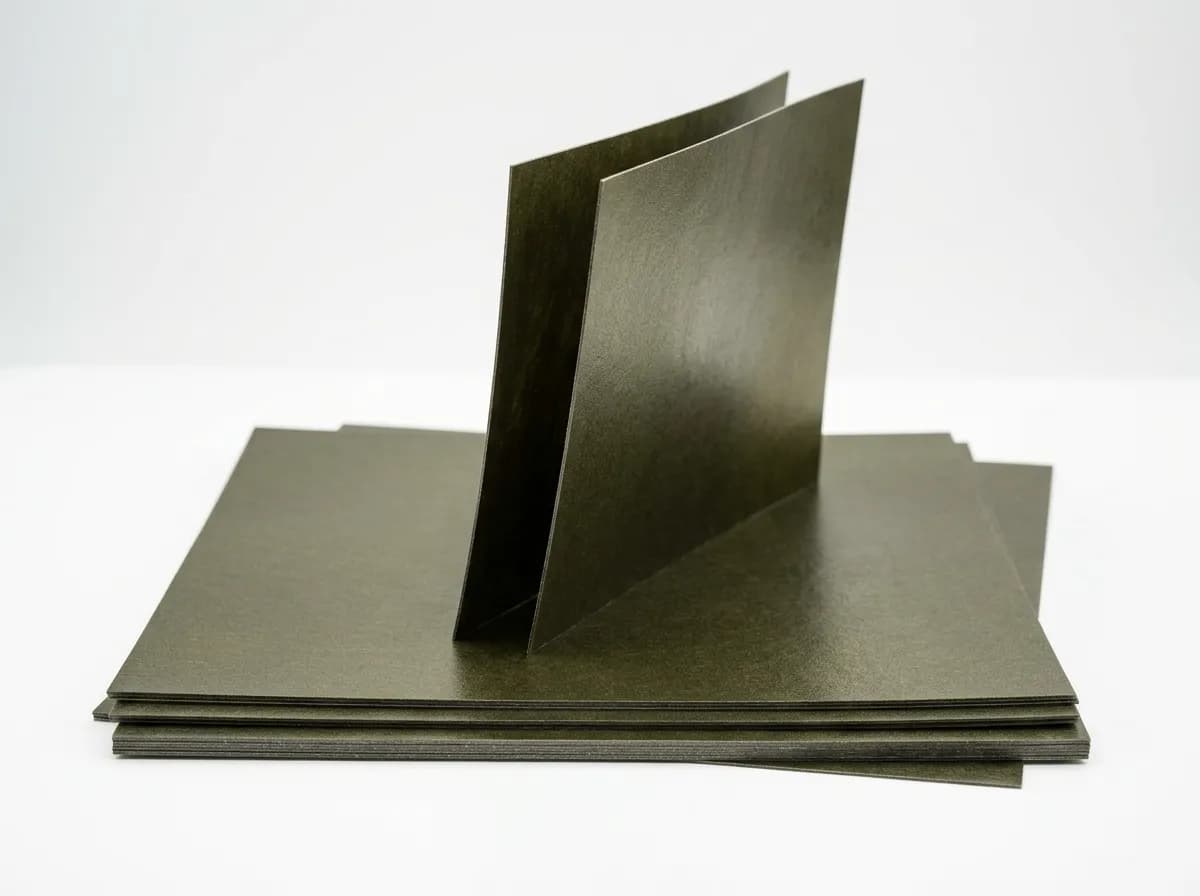

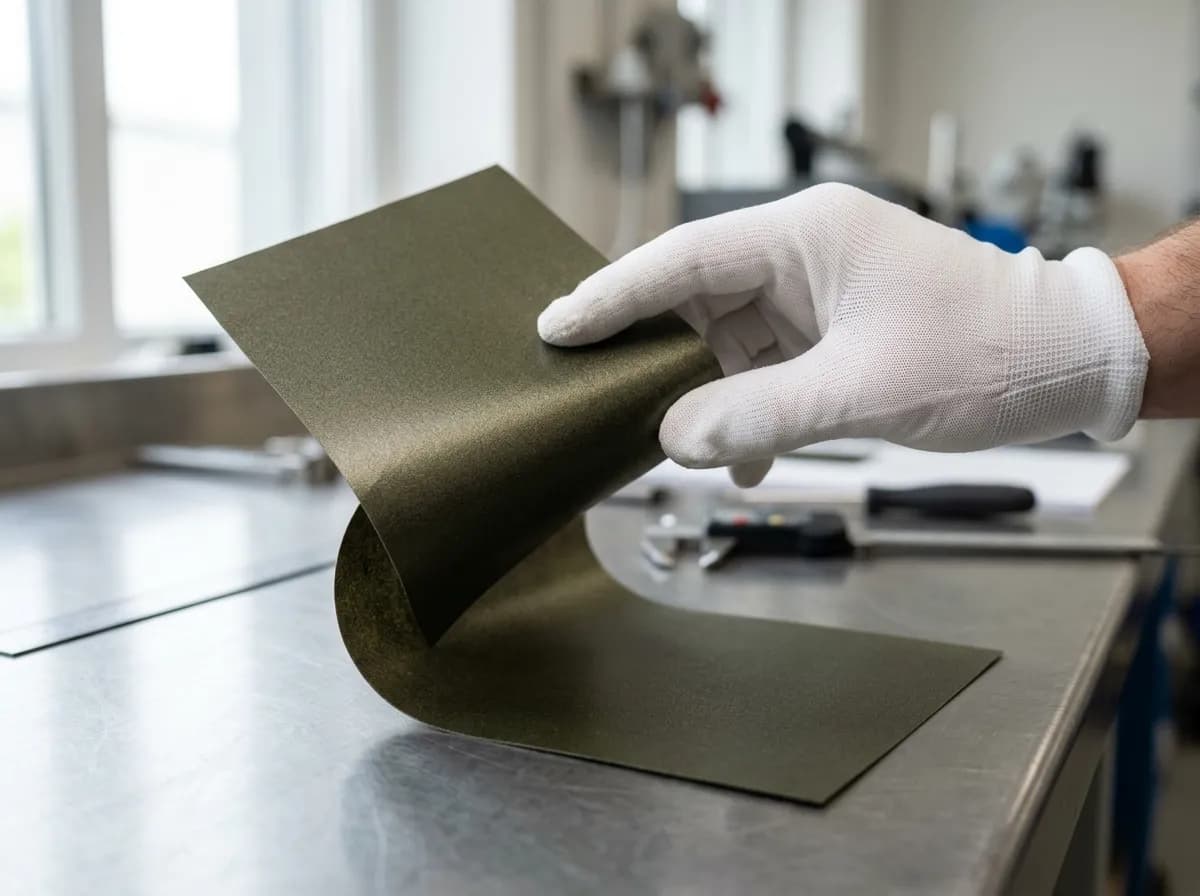

Миканит формовочный ФФГА 0,125 мм по ТУ 273314-010 — флогопит на глифтальевом связующем, со стеклотканевым армированием. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 500–550 °C, прочность на изгиб ≥120 МПа, электрическая прочность при 0,125 мм — ≥22 кВ/мм.

ФФГА для тяговых асинхронных двигателей

ФФГА — армированная модификация ФФГ со стеклотканевым каркасом внутри слоёв флогопита. Используется в обмоточной изоляции тяговых асинхронных двигателей тепловозов нового поколения (2ТЭ25А, 2ТЭ25КМ) и крупных синхронных генераторов электростанций. Ключевая причина применения армирования — сохранение геометрии паза при пусковых ударных нагрузках, когда обычный ФФГ может дать локальное смещение обмотки в пазу из-за размягчения глифталя при 140–160 °C.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Параметры ФФГА 0,125 мм

Параметр	Значение
Толщина	0,125 мм
Стандарт	ТУ 273314-010
Слюда	Флогопит
Связующее	Глифтальевое
Армирование	Стеклоткань ГОСТ 19907
Длительно	500–550 °C
Кратковременно	700 °C
Электропрочность при 0,125 мм	≥22 кВ/мм
Изгиб	≥120 МПа
Плотность	2,05–2,15 г/см³

Особенности запрессовки ФФГА

Стеклоткань Э-100 по ГОСТ 19907 внутри ФФГА формирует силовой каркас, который не размягчается при нагреве до температуры пластификации глифталя. Это позволяет выполнять запрессовку под большим усилием (до 350 МПа) без разрушения пазового изолятора. В тепловозных асинхронных двигателях ФФГА ставится как основной пазовый изолятор, в то время как на вылетах обмотки востребован ФФГ без армирования (там механика проще).

Часто задают про ФФГА

Часто задают про ФФГА

Размер по толщине 0,125 мм закрывает межслоевую изоляцию обмоток крупных синхронных генераторов гидроэлектростанций при перемотке статоров на ремонтных площадках — флогопит на глифталевом связующем со стеклотканевым армированием выдерживает раскладку шинной обмотки с шагом гибки 8-12 мм без расщепления на флогопитовые чешуйки. От ФМГА с мусковитной слюдой ФФГА выигрывает по температуре дегидратации — флогопит начинает терять конституционную воду заметно позже, для генератора на ГЭС с многолетним ресурсом это запас по тепловому ходу. Стеклотканевая подложка ФФГА в отличие от безармированного ФФГ держит лист при подтягивании на укладке шины, разрыв по основе не идёт даже на острых углах. По классу нагревостойкости связующего работа ведётся в классе B (130 °C); при выгорании глифталя в аварийном режиме флогопит сохраняет электрическую прочность до 500-550 °C длительно и до 700 °C кратковременно. Изгиб по техническим условиям не ниже 120 МПа, пробивное напряжение не ниже 15 кВ/мм. Лист 1000×1500 мм, кратность отгрузки от одной пачки 50 листов.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Заказать ФФГА 0,125 мм

Заказать ФФГА 0,125 мм

Под перемотку статора крупного синхронного генератора ГЭС или ТЭС заявка содержит количество листов и марку машины, отгрузка со склада Красноярск 2-4 рабочих дня от подтверждения. ИзолитПром обеспечивает сертификацию партии по техническим условиям, документы по 44-ФЗ или 223-ФЗ оформляются заранее под рамочный договор. Раскрой на узкие полосы 30-60 мм для машинной намотки межслоевой шины генератора — отдельная позиция с допуском по ширине ±0,3 мм, чертёж согласуется с менеджером заводы.
