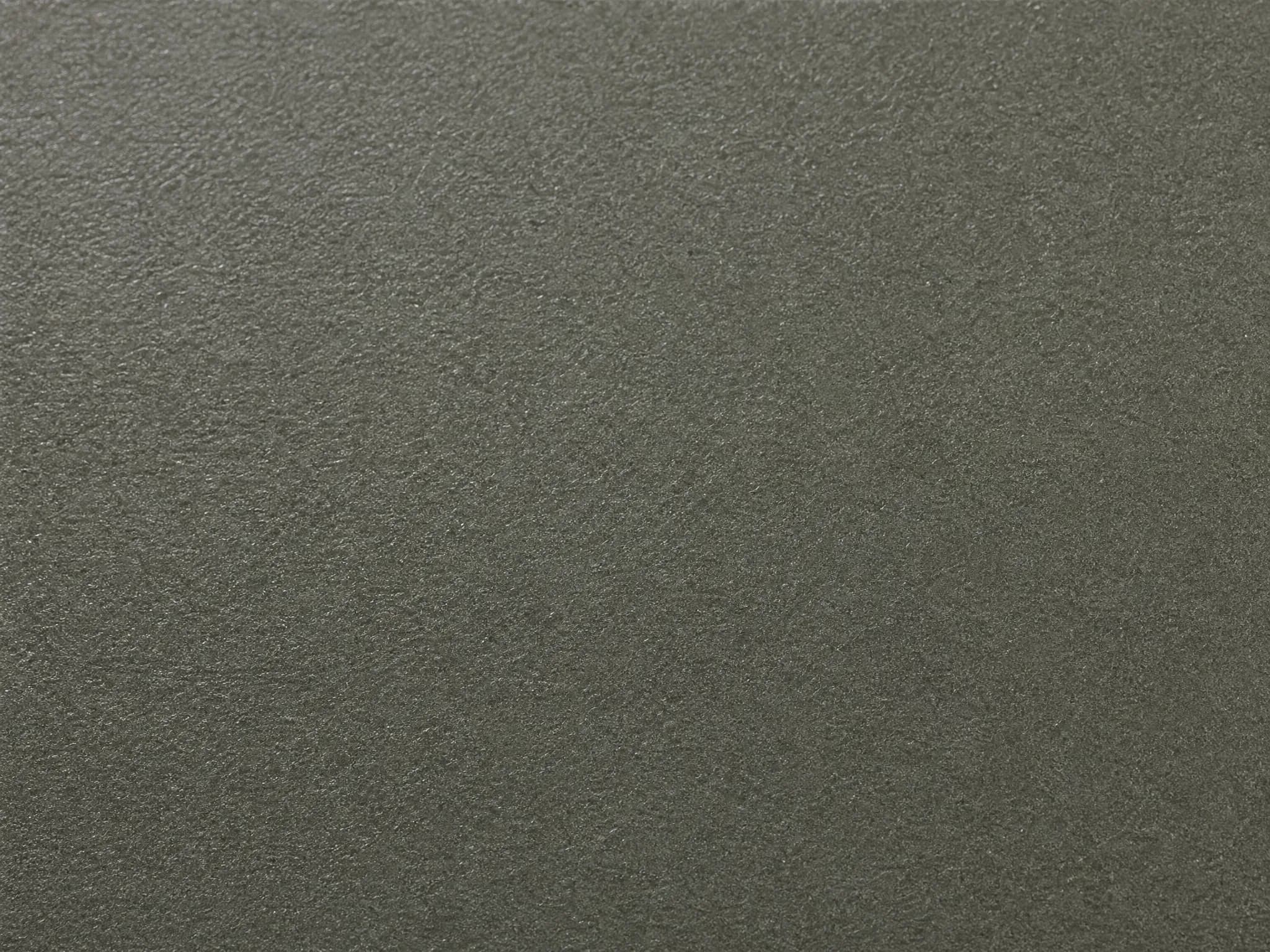

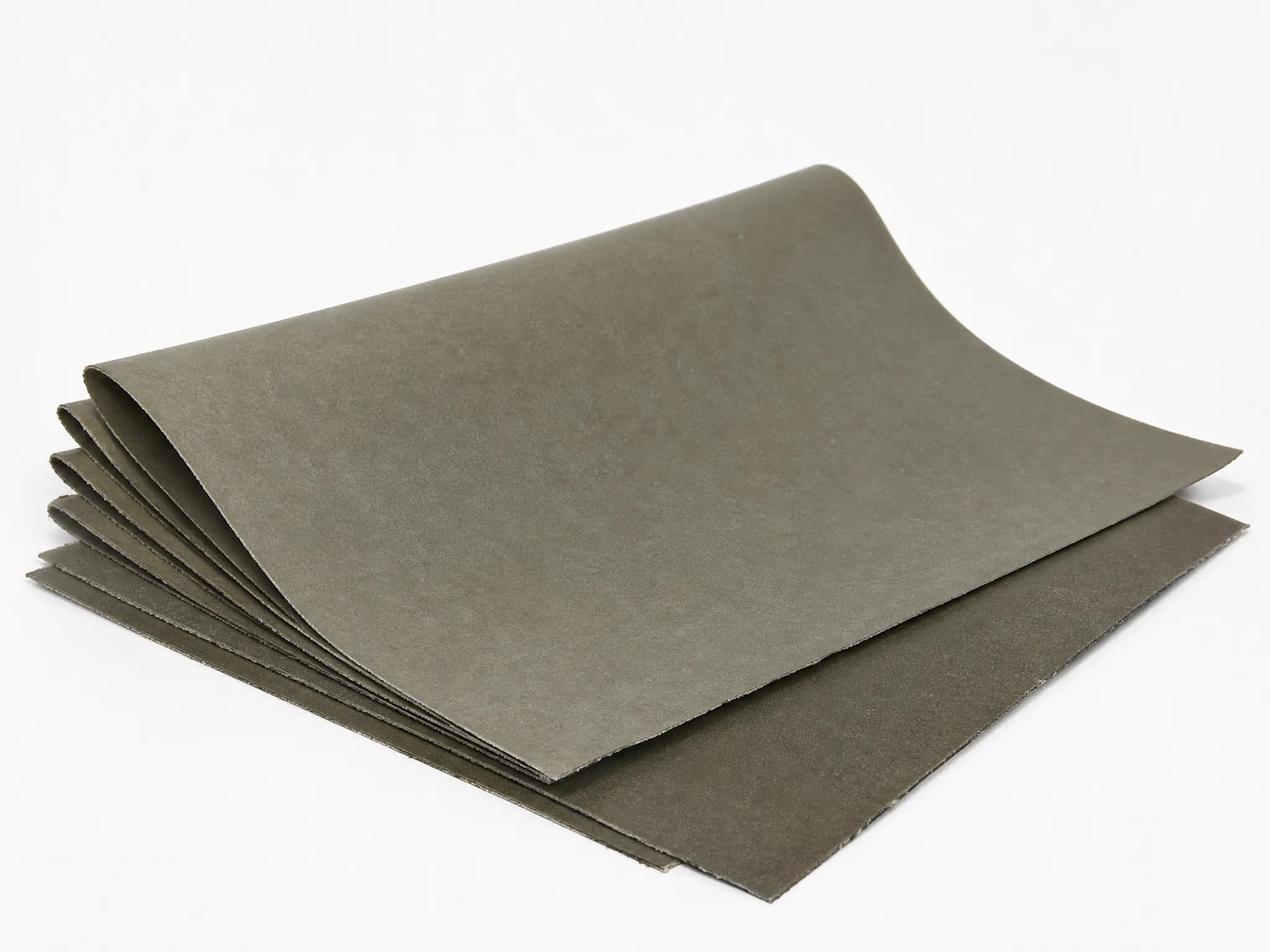

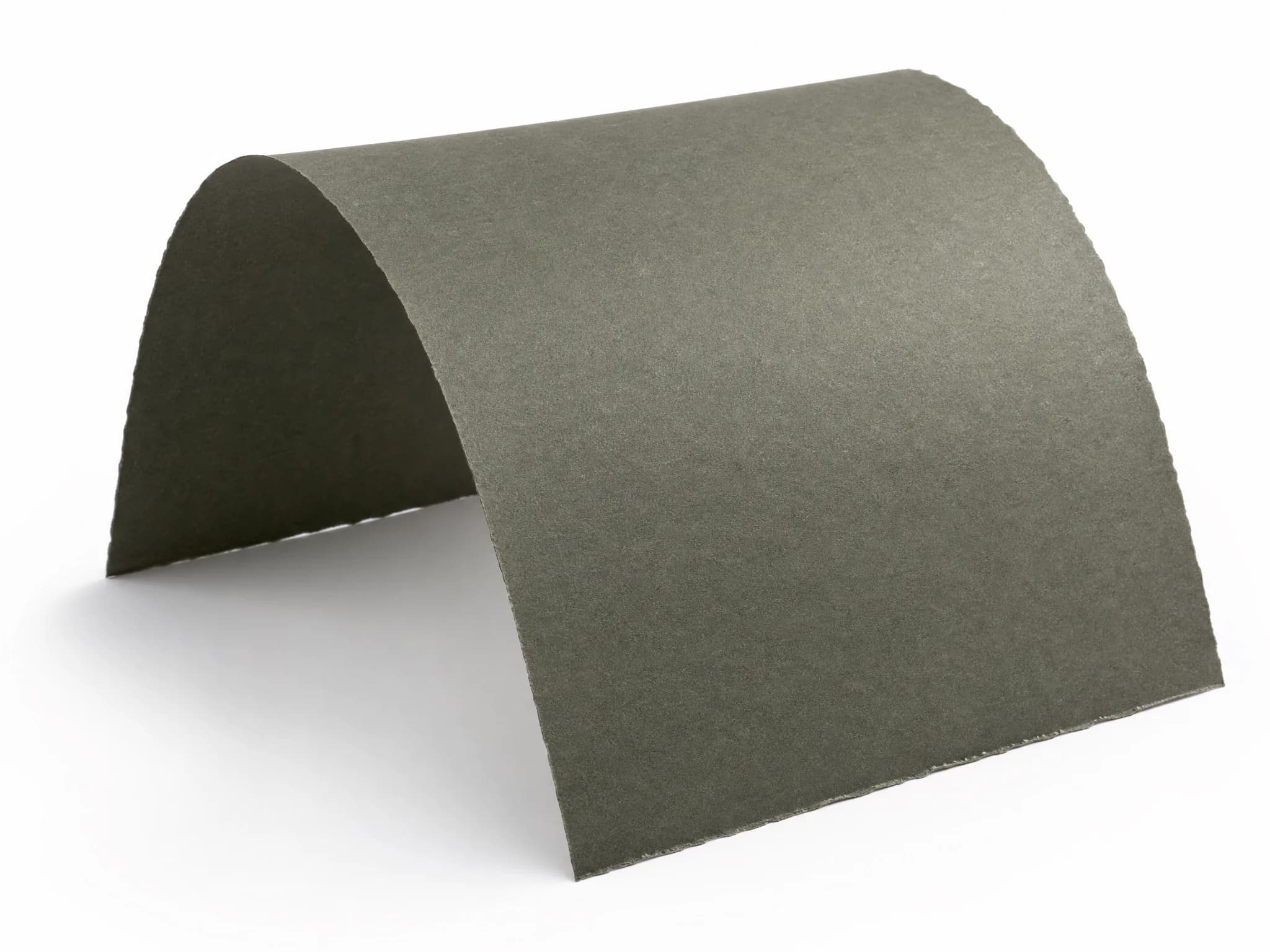

Стекломиканит гибкий ГФС-Т 0,2 мм ТУ: обзор
Поставка — отрезом от рулона шириной 1000 мм под заявку. Минимальная партия — 10 кг. Количество указывается в килограммах; фиксированная длина отреза или целого рулона не задаётся.
0,20 мм
≥2,4 кВ
до 750 °C
ТУ производителя
Купить стекломиканит гибкий ГФС-Т 0,20 мм ТУ с поставкой через ООО «ИзолитПром», Красноярск. ГФС-Т 0,20 мм ТУ — огнестойкий композитный стекломиканит премиум-класса, гибкий материал из щипаного флогопита, армированного одной подложкой из стеклоткани, с огнеупорным связующим. Рабочая температура до 750 °C длительно, кратковременно — до 850 °C. Заказать ГФС-Т 0,20 мм ТУ со склада в Красноярске: передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка по России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань).
Премиум-версия ГФС-Т ТУ с рабочей температурой до 750 °C — в 5,8 раз выше классической ГОСТ 8727-78-версии (класс B, 130 °C). Применяется в огнестойкой изоляции кабелей, аккумуляторов и электромагнитных проводов.
Состав и обозначение ГФС-Т
- Марка
- ГФС-Т
- Исполнение
- Т
- Документ
- ТУ
Характеристики Стекломиканит гибкий ГФС-Т 0,2 мм ТУ
Технические характеристики ГФС-Т 0,20 мм ТУ
| Толщина / допуск | 0,20 мм · допуск ±0,03 мм по ТУ производителя |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83 (армирующая стеклоткань) |
| Массовая доля слюды | ≥70% по паспорту партии |
| Содержание стеклоткани | 10–20% |
| Связующее | Огнеупорный композит, 7–15% массы |
| Летучих веществ | Не более 2% |
| Электрическая прочность | ≥12 кВ/мм в исходном состоянии |
| Пробивное напряжение | ≥2,4 кВ (расчётное = электрическая прочность × толщина; фактическое — по паспорту) |
| Удельное сопротивление | ≥1·10¹² Ом·см, стабильно при влажности до 93% |
| Масса 1 м² | ≈0,39 кг/м² (пропорционально толщине) |
| Поставка | Отрез от рулона шириной 1000 мм под заявку; минимальная партия — 10 кг, длина по заявке |
| Рабочая температура | до 750 °C длительно, кратковременно до 850 °C. флогопитовая основа стандартной термостойкости |
| Огнестойкость | Не поддерживает горение; при 600–4000 В выдерживает ≥90 минут без пробоя |
| Гарантийный срок хранения | 12 месяцев со дня изготовления |
Характеристики
| Слюдяная основа | флогопит |
|---|
Применение Стекломиканит гибкий ГФС-Т 0,2 мм ТУ
Применение ГФС-Т 0,20 мм ТУ
ГФС-Т 0,20 мм ТУ применяется как основная пазовая и межсекционная изоляция в электродвигателях специального назначения, аккумуляторных модулях электромобилей, кабелях класса термостойкости до 750 °C.
Пробивное напряжение ≥2,4 кВ (ВС) — достаточно для силовых применений до 1000 В переменного тока и 1500 В постоянного. В сочетании с огнеупорным связующим и армированием одной подложкой из стеклоткани выдерживает длительную эксплуатацию в условиях вибрации и термоциклирования.
Купить стекломиканит ГФС-Т 0,20 мм ТУ со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самару транспортными компаниями ПЭК, «Деловые Линии», СДЭК. Минимальная партия — 10 кг.
Заказать ГФС-Т 0,20 мм ТУ: +7 (953) 585-20-07, 2852007@bk.ru. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.
Сравнение и выбор Стекломиканит гибкий ГФС-Т 0,2 мм ТУ
Сравнение толщин ГФС-Т ТУ
| Толщина | Пробивное (ВС) | Рекомендуемое применение | |
|---|---|---|---|
| 0,10 мм | ≥1,2 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,10 мм → |
| 0,13 мм | ≥1,6 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,13 мм → |
| 0,15 мм | ≥1,8 кВ | Межслойная изоляция, приборные катушки, тонкие бандажи | 0,15 мм → |
| 0,17 мм | ≥2,0 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,17 мм → |
| 0,20 мм | ≥2,4 кВ | Пазовая изоляция малогабаритных двигателей, кабели | ← вы здесь |
| 0,22 мм | ≥2,6 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,22 мм → |
| 0,25 мм | ≥3,0 кВ | Пазовая изоляция малогабаритных двигателей, кабели | 0,25 мм → |
| 0,30 мм | ≥3,6 кВ | Пазовая изоляция двигателей средней мощности, аккумуляторы | 0,30 мм → |
| 0,35 мм | ≥4,2 кВ | Пазовая изоляция двигателей средней мощности, аккумуляторы | 0,35 мм → |
| 0,40 мм | ≥4,8 кВ | Корпусная изоляция, клиновая изоляция тяговых машин | 0,40 мм → |
| 0,50 мм | ≥6,0 кВ | Корпусная изоляция, клиновая изоляция тяговых машин | 0,50 мм → |
| 0,60 мм | ≥7,2 кВ | Корпусная изоляция ВВ-машин, трансформаторов высокого напряжения | 0,60 мм → |
Документы и заказ
Условное обозначение при заказе ГФС-Т 0,20 мм ТУ
Формат: «Стекломиканит {сорт} ГФС-Т 0,20—{размер слюды} ТУ». Примеры:
Стекломиканит ВС ГФС-Т 0,20—30 ТУСтекломиканит ВС ГФС-Т 0,20—15 ТУСтекломиканит 1С ГФС-Т 0,20—10 ТУ
Родственные позиции: ГФС-Т ТУ — все толщины и характеристики · ГФС-Т 0,20 мм ГОСТ 8727-78 (классическая ГОСТ-версия)
Вопросы о стекломиканите ГФС-Т 0,20 мм ТУ
Подходит ли ГФС-Т 0,20 мм для пазовой изоляции электродвигателя АИР-160?
В стандартном исполнении АИР-160 рассчитан на класс F (155°C) с обычной плёночной изоляцией. ГФС-Т 0,20 мм применяется в специальном исполнении для атомной, металлургической, химической промышленности, где требуется работа в среде с возможным локальным перегревом. Пробивное напряжение слоя ≥2,4 кВ перекрывает требования к пазовой изоляции до 660 В.
Можно ли использовать как разделительную прокладку между шинами в распределительном щите?
Да, особенно в шкафах ВН с риском дугового короткого замыкания. При вспышке дуги ГФС-Т не плавится, не выделяет токсичных газов, сохраняет диэлектрическую прочность после контакта с плазмой. Это решает задачу противодугового барьера в установках до 10 кВ.
Какая монтажная стойкость материала на 0,20 мм?
Прочность на разрыв в направлении длинной стороны листа ≥40 МПа за счёт стеклотканевой подложки. При забивке пазового клина или укладке катушки в открытый паз материал не рвётся, не образует надрывов по краям. Это отличает ГФС-Т от ненаполненной слюдобумаги — она при монтаже часто крошится.
Купить ГФС-Т 0,20 мм ТУ — цена и доставка
0,20 мм — самая ходовая толщина серии. На складе постоянно поддерживается запас 200-300 м². Минимальный заказ — 10 кг, отгрузка день в день при заказе до 12:00 по местному времени. Раскрой по чертежу заказчика — от 100 заготовок, срок по индивидуальному согласованию с учётом объёма и сложности заказа.
Для ремонтных электромашиностроительных предприятий — отдельные условия по предзаказу: резервирование складского запаса 50 м² на месяц, фиксация цены на квартал. Запрос на коммерческое предложение оформляется через сайт или по телефону +7 (495) 215-58-32.
