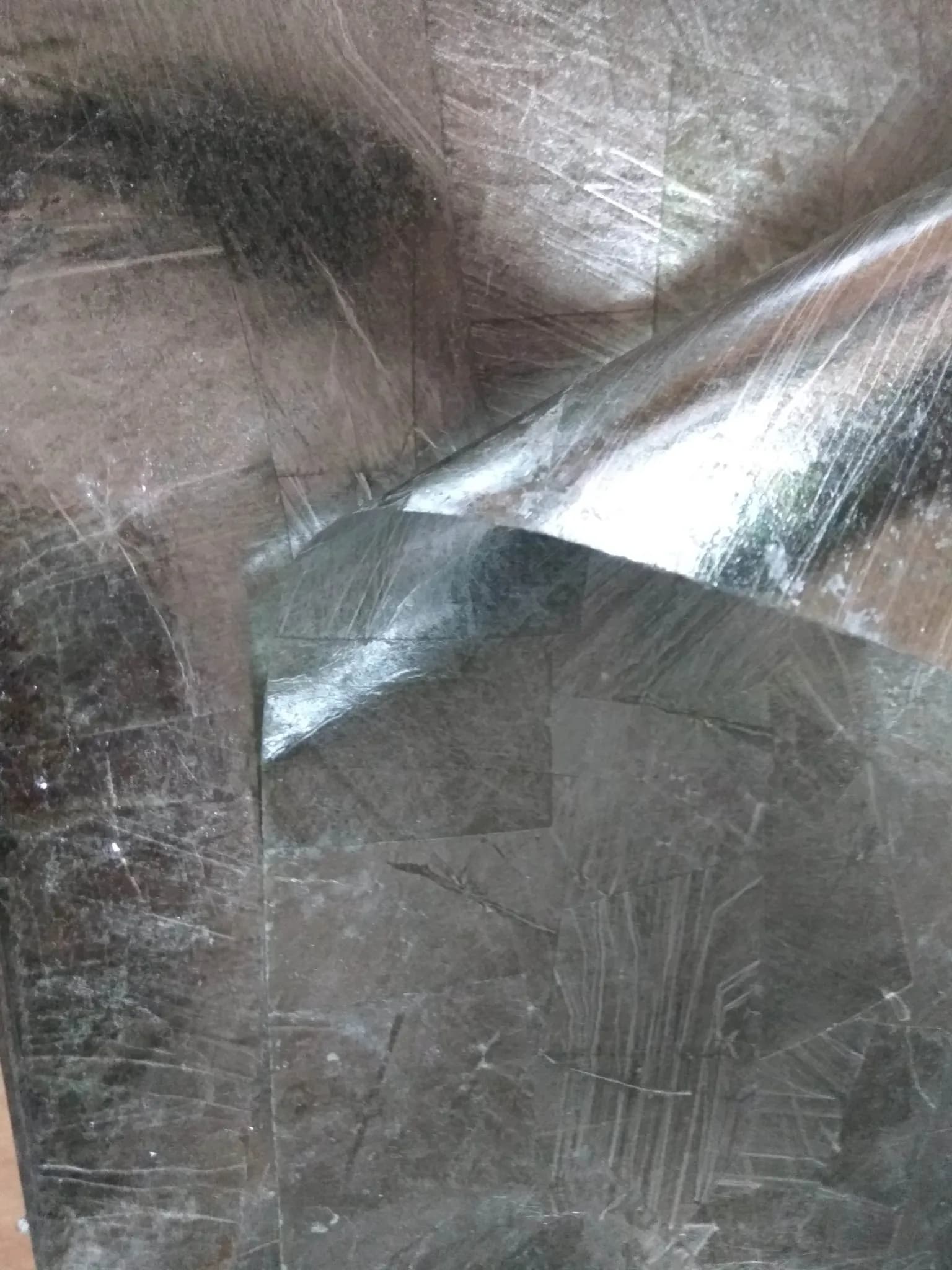

Миканит формовочный ФМГА 0,45 мм ГОСТ 6122-75 в Красноярске: поставки для электроремонтных предприятий

Купить миканит формовочный ФМГА 0,45 мм по ГОСТ 6122-75 напрямую от производителя — наша компания, Красноярск. ФМГА 0,45 мм — листовой электроизоляционный продукт из щипаной слюды-мусковита по ГОСТ 3028-78, склеенной глифталевой смолой. Буква «Г» в марке означает глифталевую смолу — по классу нагревостойкости B (130 °C). Буква «А» — пониженное содержание связующего по п. 2.6 ГОСТа; такой миканит формуется в коллекторные манжеты наружным диаметром ≥30 мм при толщинах ≤0,5 мм. Отгрузка со склада в Красноярске, паспорт качества и сертификат ГОСТ 6122-75 в комплекте.

0,45 мм — предпоследняя позиция манжетного диапазона ФМГА (≤0,5 мм по п. 2.6), пробивное 12,2 кВ.

Технические характеристики

Толщина / допуск	0,45 мм · среднее ±0,05 мм. высший и 1-й сорт (Табл. 1 ГОСТ 6122-75)
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая, светлая)
Связующее	Глифталевая смола; массовая доля 8–14% (пониженная — п. 2.6 ГОСТа) (Табл. 3 ГОСТ 6122-75). Класс нагревостойкости связующего — B (130 °C длительно)
Массовая доля слюды	86–92%, летучих ≤1% (Табл. 3 ГОСТ 6122-75)
Электрическая прочность	не менее 36 кВ/мм (Табл. 3 ГОСТ 6122-75, диапазон 0,30–0,50 мм)
Пробивное напряжение	не менее 12,2 кВ в отдельных точках (Табл. 4 ГОСТ 6122-75, мусковит)
Удельное объёмное сопротивление	нормируется по Табл. 3 ГОСТ 6122-75; точные значения в паспорте партии
Масса 1 м²	0,955 кг/м² (справочное Приложение 1 ГОСТ 6122-75)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм, другие размеры — по согласованию
Тип по ГОСТ 25045-81	36 (Табл. 1 ГОСТ 6122-75)
Применение	Формование трубок (при ≤0,5 мм), цилиндров (при >0,5 мм) и коллекторных манжет наружным диаметром ≥30 мм — по п. 2.6 ГОСТ 6122-75

Применение ФМГА 0,45 мм

Толщина 0,45 мм — предпоследняя позиция, в которой ФМГА может применяться для коллекторных манжет (≤0,5 мм по п. 2.6 ГОСТа). Пробивное напряжение 12,2 кВ охватывает рабочие напряжения межсекционной изоляции до 11 кВ. Якоря тяговых двигателей тепловозов серий ТЭ, крановые двигатели особо тяжёлого режима, главные приводы в металлургии — машины, где манжетная изоляция испытывает пиковые механические и термические нагрузки, и 0,45 мм даёт достаточный механический ресурс.

По примечанию Изм. № 2, 3 ГОСТ 6122-75 (п. 2.4): с 0,45 мм вступает в силу требование дополнительного испытания напряжением 50% от расчётного. Это применимо ко всем маркам, включая ФМГА. Приёмочные испытания манжет из ФМГА 0,45 мм включают этот дополнительный контроль наряду со стандартными проверками по Табл. 3 и 4.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Пониженное содержание связующего 8–14% позволяет листу формоваться в коллекторные манжеты даже при 0,45 мм без разрывов. Разница с 0,50 мм минимальна по электрическим параметрам (12,2 против 13,5 кВ пробивного), но 0,45 мм легче обрабатывается при намотке на небольшие диаметры от 30 мм — жёсткость листа ещё не критична.

Транспортные компании ПЭК, Деловые Линии, КИТ, Энергия обслуживают Красноярск ежедневно — типовой срок до терминала составляет 0–1 день.

Сравнение толщин ФМГА

Толщина	Пробивное	Эл. прочность
0,15 мм	4,6 кВ	41 кВ/мм	Подробнее о ФМГА 0,15 мм →
0,20 мм	6,2 кВ	41 кВ/мм	ФМГА 0,20 мм — характеристики
0,25 мм	7,7 кВ	41 кВ/мм	Карточка ФМГА 0,25 мм
0,30 мм	8,1 кВ	36 кВ/мм	ФМГА 0,30 мм →
0,35 мм	9,5 кВ	36 кВ/мм	Перейти к ФМГА 0,35 мм
0,40 мм	10,8 кВ	36 кВ/мм	ФМГА 0,40 мм — карточка
0,45 мм	12,2 кВ	36 кВ/мм	← вы здесь
0,50 мм	13,5 кВ	36 кВ/мм	ФМГА 0,50 мм — описание
0,60 мм	14,0 кВ	30 кВ/мм	О толщине ФМГА 0,60 мм
0,70 мм	15,7 кВ	30 кВ/мм	Страница ФМГА 0,70 мм
0,80 мм	18,0 кВ	30 кВ/мм	ФМГА 0,80 мм — цена и ТТХ
0,90 мм	20,2 кВ	30 кВ/мм	ФМГА 0,90 мм — лист ГОСТ
1,00 мм	22,5 кВ	30 кВ/мм	Данные по ФМГА 1,00 мм
1,50 мм	33,8 кВ	30 кВ/мм	ФМГА — толщина 1,50 мм

Условное обозначение при заказе

По п. 1.3 ГОСТ 6122-75 в обозначение входят марка, размер по толщине, размер слюды и номер стандарта. Примеры для 0,45 мм ФМГА:

• Миканит ФМГА 0,45—4 ГОСТ 6122-75
• Миканит ФМГА 0,45—6 ГОСТ 6122-75

Вопросы и ответы

Начиная с какой толщины ФМГА применяется п. 2.4 о дополнительном испытании?

С 0,45 мм — по примечанию Изм. № 2, 3 ГОСТ 6122-75. Миканит толщиной 0,45 мм и более должен выдерживать без пробоя напряжение 50% от значения, пересчитанного по Табл. 3. ФМГА 0,45 мм — первая позиция ряда, на которую это требование распространяется.

Каков допуск по толщине у ФМГА 0,45 мм высшего сорта?

Для 1-го сорта: среднее ±0,06 мм, в точках ±0,15 мм. ±0,05 мм среднее, точечного допуска для высшего сорта в ГОСТе нет.

ФМГА 0,45 мм или 0,50 мм — что выбрать для манжеты коллектора с диаметром 50 мм?

Оба размера нормативно допускаются по п. 2.6 (≤0,5 мм). Выбор определяет конструктор: 0,45 мм — меньший прирост механической прочности манжеты, проще формование; 0,50 мм — пробивное выше на 1,3 кВ (13,5 против 12,2), механически прочнее. При рабочем напряжении секции выше 11 кВ предпочтительнее 0,50 мм.

Подробнее о марке ФМГА — расшифровка обозначения, глифталевая смола и класс B, особенность А-варианта и применение в коллекторных манжетах — смотрите в описании категории ФМГА.

Купить ФМГА 0,45 мм — цена, заказ, доставка

Цена ФМГА 0,45 мм по ГОСТ 6122-75 калькулируется индивидуально — учитываются объём партии, формат листа и вариант щипаной слюды. Для коммерческого предложения, паспорта партии и согласования спецификации — обратитесь в отдел продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Производственный цикл — от 24 часов на стандартные позиции. Доставка по России: ПЭК, «Деловые Линии», СДЭК.
