Миканит формовочный ФМГА ГОСТ 6122-75 в Красноярске: поставки для электроремонтных предприятий

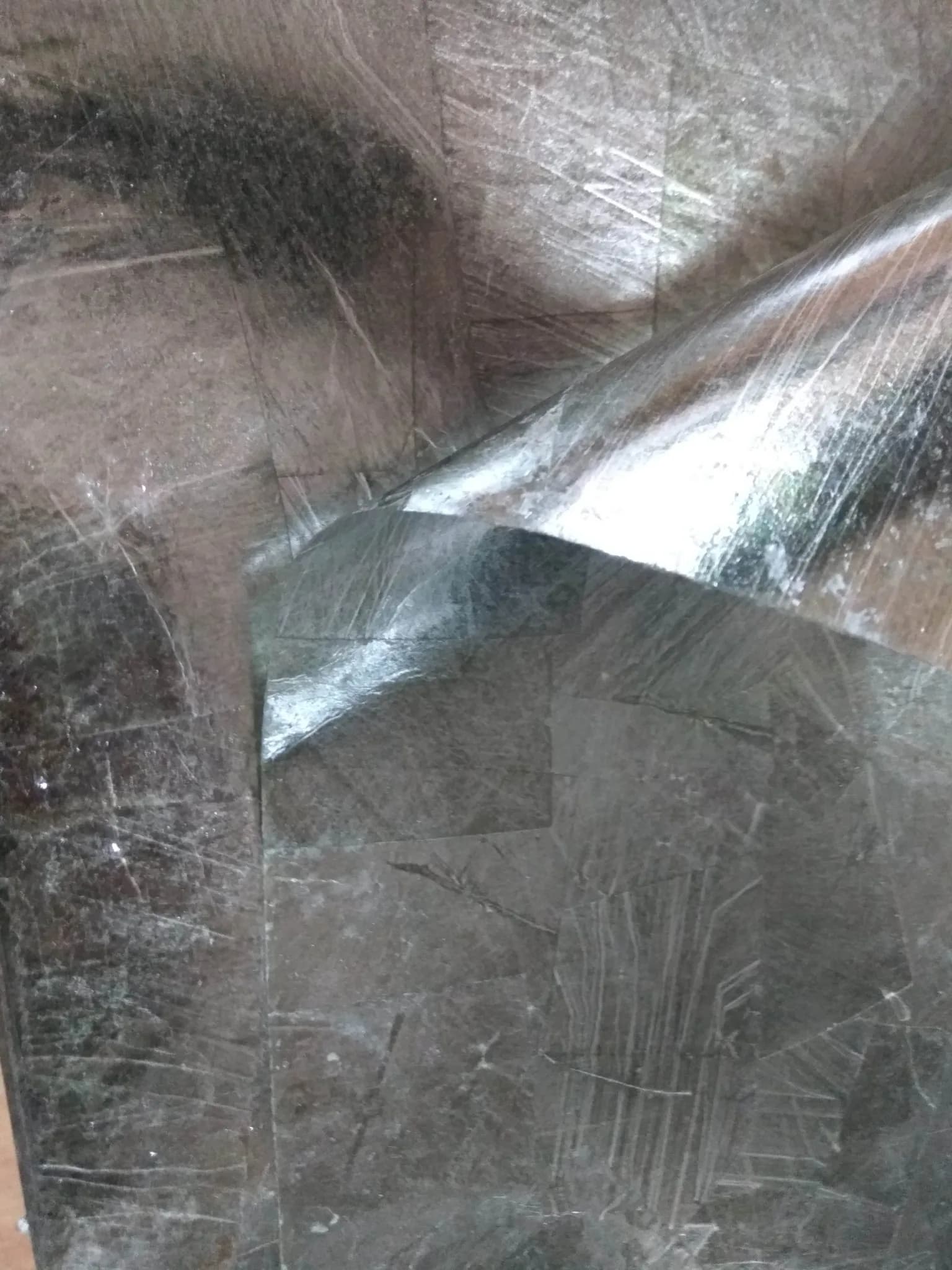

Миканит формовочный ФМГА по ГОСТ 6122-75 — листовой диэлектрический продукт из щипаной слюды-мусковит по ГОСТ 3028-78, склеенной глифталевой смолой. ФМГА — главная А-марка Г-серии ГОСТ 6122-75 для коллекторных манжет наружным диаметром ≥30 мм класса B с мусковитной слюдой. Приобрести миканит ФМГА по ГОСТ 6122-75 напрямую от производителя — ООО «ИзолитПром», Красноярск: нормативные толщины 0,15–1,50 мм со склада, паспорт качества в комплекте с каждой партией.

Что означает марка ФМГА

Буквенное обозначение расшифровывается по пункту 1.1 ГОСТ 6122-75 (дословная цитата):

«Ф (первая) — формовочный; М — мусковит; Ф (вторая) — флогопит; Г — глифталевая смола; П — полиэфирная смола; К — кремнийорганическая смола; А — пониженное содержание склеивающего вещества. Отсутствие буквы А означает нормальное содержание склеивающего вещества.»

• Ф — формовочный (тип миканита по назначению: формуется в трубки, цилиндры и коллекторные манжеты при нагреве)
• М — мусковит (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
• Г — глифталевая смола (класс нагревостойкости B, 130 °C длительно)
• А — пониженное содержание связующего. По п. 2.6 ГОСТа такой миканит дополнительно формуется в коллекторные манжеты наружным диаметром ≥30 мм при толщинах ≤0,5 мм. Пара без А — ФМГ (перейти к ФМГ →)

ФМГА как А-пара ФМГ: коллекторные манжеты класса B на мусковите

По п. 2.6 ГОСТ 6122-75 миканит с пониженным содержанием связующего должен допускать в нагретом состоянии формование не только трубок и цилиндров (как ФМГ), но и коллекторных манжет наружным диаметром ≥30 мм при толщинах ≤0,5 мм. ФМГА — единственный нормативный путь к манжетам класса нагревостойкости B на мусковитной слюде в ГОСТ 6122-75. Массовая доля связующего 8–14% даёт пластичность при нагреве: при формовке в узкие радиусы лист прилегает без складок и не теряет изоляционных свойств после остывания.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Электрическая прочность у ФМГА та же что у ФМГ — 41 кВ/мм на 0,15–0,25 мм, 36 кВ/мм на 0,30–0,50 мм, 30 кВ/мм на 0,60 мм и более (Табл. 3). По удельному объёмному сопротивлению — тот же уровень норм. Пониженное связующее не ухудшает электрических характеристик, но меняет геометрию применимости: ФМГА идёт в якорные коллекторы двигателей постоянного тока, манжеты крановых двигателей, тяговых генераторов при работе в классе B.

ФМГА против ФМГ: когда нужна А-пара

ФМГА отличается от парной ФМГ только содержанием связующего (8–14% vs 14–20%) и слюды (86–92% vs 80–86%). Электрические нормы Табл. 3 ГОСТа — идентичны. Ключевая ось выбора — геометрия: если узел требует коллекторных манжет D≥30 мм при ≤0,5 мм — только ФМГА по п. 2.6 ГОСТа; для трубок и простых цилиндров (п. 2.5) — обе марки работают, ФМГ дешевле.

В ремонтной документации нередко встречается указание «ФМГ или ФМГА» — это означает что конструктор не требует манжет. Если чертёж явно упоминает коллекторные манжеты или формовку в радиус меньше 5 мм — замена на ФМГ недопустима, нужна именно ФМГА.

Транспортные компании ПЭК, Деловые Линии, КИТ, Энергия обслуживают Красноярск ежедневно — типовой срок до терминала составляет 0–1 день.

Технические характеристики ФМГА

Стандарт	ГОСТ 6122-75 (Приложение 2 — коды ОКП), тип 36 по Табл. 1
Тип слюды	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
Связующее	Глифталевая смола; массовая доля 8–14% (пониженное содержание — отличительный признак А-марки, п. 2.6 ГОСТа) (Табл. 3 ГОСТ 6122-75)
Класс нагревостойкости	B (130 °C длительно) — по классу глифталевая смолы. В самом ГОСТ 6122-75 класс явно не указан; ориентир — ГОСТ 8865-93 / МЭК 60085
Нормативные толщины	0,15 / 0,20 / 0,25 / 0,30 / 0,35 / 0,40 / 0,45 / 0,50 / 0,60 / 0,70 / 0,80 / 0,90 / 1,00 / 1,50 мм — всего 14 толщин (Приложение 2 — коды ОКП ГОСТ 6122-75; Табл. 1 в OCR-изданиях 2003 может обрываться — Приложение 2 показывает полный ряд)
Допуск по толщине	От ±0,04 мм для 0,15–0,25 мм до ±0,22 / ±0,45 мм для 1,50 мм (среднее / в отдельных точках, Табл. 1 ГОСТа). Полные значения — в карточке толщины
Электрическая прочность	41 кВ/мм на 0,15–0,25 мм, 36 кВ/мм на 0,30–0,50 мм, 30 кВ/мм на 0,60 мм и более (Табл. 3 ГОСТ 6122-75)
Пробивное напряжение	В отдельных точках по Табл. 4 ГОСТа — различается по толщине; полные значения смотрите в карточке нужной толщины
Удельное объёмное сопротивление	Нормируется в исходном состоянии и после 48 часов при 95% влажности (Табл. 3 ГОСТ 6122-75); точные степени Х, Y — в паспорте партии
Массовая доля слюды	86–92% (Табл. 3 ГОСТ 6122-75), летучих ≤1%
Сырьё	Щипаный мусковит по ГОСТ 3028-78 + глифталевая смола по ТД производителя (п. 2.7 ГОСТа)
Применение	Трубки (≤0,5 мм), цилиндры (>0,5 мм) и коллекторные манжеты наружным диаметром ≥30 мм (≤0,5 мм) — пп. 2.5 и 2.6 ГОСТ 6122-75

Сравнение марок формовочного миканита ГОСТ 6122-75

Отличия по слюде, связующему, классу нагревостойкости и применению: ГОСТ 6122-75 нормирует одиннадцать марок формовочного миканита — комбинации двух типов слюды (мусковит, флогопит) и трёх связующих (глифталь, полиэфир, кремнийорганика), а также пять пар «с А / без А» и одну непарную марку ФМК.

Марка	Слюда	Связующее	Класс	Толщины, мм	А / без А
ФМГ	Мусковит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФМГА
ФМГА	Мусковит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФФГ	Флогопит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФФГА
ФФГА	Флогопит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФМП	Мусковит	Полиэфир	F (155°C)	0,15–0,30 (4 шт)	без А · пара: ФМПА
ФМПА	Мусковит	Полиэфир (пониж.)	F (155°C)	0,15–0,30 (4 шт)	с А · коллекторные манжеты
ФФП	Флогопит	Полиэфир	F (155°C)	0,15–0,50 (8 шт)	без А · пара: ФФПА
ФФПА	Флогопит	Полиэфир (пониж.)	F (155°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты
ФМК	Мусковит	Кремнийорганика	H (180°C)	0,40 / 0,45 / 0,50 (3 шт)	А-пары НЕТ · единственная
ФФК	Флогопит	Кремнийорганика	H (180°C)	0,15–0,50 (8 шт)	без А · пара: ФФКА
ФФКА	Флогопит	Кремнийорганика (пониж.)	H (180°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты

Где применяется ФМГА

ФМГА востребован там, где чертёж или технологическая карта явно требует формования коллекторных манжет. Класс нагревостойкости B (130 °C длительно) соответствует стандартным коллекторам двигателей переменного и постоянного тока в неинтенсивных режимах: подъёмные механизмы промышленных предприятий, тяговые двигатели трамваев и дизель-электровозов с нормальной загрузкой, насосные агрегаты электростанций. Наружный диаметр якоря от 30 мм и размер по толщине листа ≤0,5 мм — нормативные условия применения по п. 2.6 ГОСТ 6122-75. При этом манжета должна плотно облегать медную пластину коллектора без трещин, пузырей и отслоений после формовки и остывания. Коллекторные манжеты — элементы изоляции между секциями коллектора тягового или крановых двигателей постоянного тока. Помимо манжет, ФМГА без ограничений применяется в тех же узлах что и ФМГ — трубки при ≤0,5 мм и цилиндры при >0,5 мм (п. 2.5 ГОСТа), поэтому в ремонтных спецификациях регулярно используется как единый продукт для всех конфигураций обмотки класса B на мусковите.

Главная ось выбора ФМГА против смежных марок — геометрия узла и рабочая тепловой режим. Против ФМПА: ФМПА — мусковит, полиэфир, класс F (155 °C), ряд только 4 толщины до 0,30 мм. Против ФМГ: если нужны манжеты — только ФМГА; если нет — ФМГ дешевле при прочих равных (больше связующего в ФМГ, ниже доля дорогой слюды). Слюда разная: у ФМГА мусковит (электрическая прочность 41/36/30 кВ/мм по Табл. 3), у ФФГА флогопит (36/31/25 кВ/мм). Если режим циклический с перегревами — ФФГА на флогопите долговечнее. Против ФФГА: обе марки А-класса на глифтали, класс B. Если узел работает без интенсивных термоциклов и у него жёсткое требование к электрической прочности на единицу толщины — ФМГА. Если рабочая температура 130–155 °C — ФМПА; если не превышает 130 °C — ФМГА со стандартной глифталью.

Технология формования ФМГА определяется пониженным содержанием связующего 8–14% (против 14–20% у ФМГ). Нагрев перед формовкой чаще всего 120–140 °C — достаточно чтобы глифталевое связующее перешло в пластичное состояние без деструкции слюды. Меньше связующего — лист мягче при прогреве, но требует аккуратного обращения до нагрева: холодный лист ФМГА хрупче ФМГ. При повторном нагреве для рихтовки ГОСТом допуски по толщине подтверждены по Табл. 1 — 0,15 мм с допуском +0,04/−0,03 мм (высший сорт) обеспечивает стабильный зазор между коллекторными пластинами. Манжета формуется за один нагрев: лист вставляется в горячем состоянии между медными пластинами коллектора и прижимается до остывания. Летучие вещества ≤1% (Табл. 3) — хранить в сухом виде, не нарушая упаковку до момента использования.

Как выбрать толщину ФМГА

Выбор толщины зависит от геометрии формования и требуемой электрической прочности. Ориентиры для ФМГА:

• 0,15–0,25 мм — тонкие коллекторные манжеты малых якорей и межсекционные прокладки; электрическая прочность 41 кВ/мм (Табл. 3), пробивное 4,6–7,7 кВ (Табл. 4, мусковит). Допуск высшего сорта: +0,04/−0,03 мм среднее.
• 0,30–0,50 мм — манжеты якорей среднего диаметра D≥30 мм; электрическая прочность 36 кВ/мм, пробивное 8,1–13,5 кВ; при 0,50 мм — верхняя граница для применения в манжетах по п. 2.6 ГОСТа.
• 0,60–0,90 мм — цилиндры обмоток (манжеты здесь уже не применимы по ГОСТу, только формовка цилиндров п. 2.5); электрическая прочность 30 кВ/мм, пробивное 14,0–20,2 кВ; только 1-й сорт.
• 1,00 мм — опорные цилиндры двигателей, пробивное 22,5 кВ; масса 2,120 кг/м² (Прил. 1). Здесь ФМГА практически идентична ФМГ по применению — манжеты уже не нужны, цилиндры класса B.
• 1,50 мм — максимальная толщина ряда; пробивное 33,8 кВ; масса 3,180 кг/м²; только 1-й сорт; используется как жёсткие цилиндры в крупном обмоточном производстве.
• Если чертёж указывает «ФМГА или ФМГ» без уточнения — узел не манжетный, можно применять любую; ФМГА будет запасом по пластичности без потери электрических характеристик.
• Если задача — манжеты D≥30 мм при T>130 °C (до 155 °C) — смотреть ФМПА (полиэфир, класс F). При T>155 °C — ФФКА (кремнийорганика, класс H, но флогопит).

Условное обозначение при заказе

По п. 1.3 ГОСТ 6122-75 в обозначение входят: марка, размер по толщине, размер слюды, номер стандарта. Примеры для ФМГА:

0,20 мм, размер слюды 4, манжеты малых якорей и тонкие прокладки	Миканит ФМГА 0,20—4 ГОСТ 6122-75
0,35 мм, размер слюды 4, манжеты якорей среднего диаметра D≥30 мм	Миканит ФМГА 0,35—4 ГОСТ 6122-75
0,80 мм, смешанные размеры слюды 4 и 0,5, цилиндры обмоток класса B	Миканит ФМГА 0,80—4 и 0,5 ГОСТ 6122-75

Частые вопросы о миканите ФМГА

Что означает «пониженное содержание связующего» у ФМГА — разве меньше связующего не хуже?

Нет. Пониженное содержание глифталевого связующего у ФМГА (8–14% против 14–20% у ФМГ) — это конструктивный выбор, обеспечивающий повышенную пластичность при нагреве. Меньше связующего — лист деформируется в нагретом состоянии без разрушения слюдяных пластин, что критично для формования в узкие радиусы коллекторных манжет. Электрическая прочность и пробивное напряжение у ФМГ и ФМГА нормируются одинаково (Табл. 3 и 4 ГОСТ 6122-75) — снижения характеристик нет.

Можно ли заменить ФМГА на ФФГА при ремонте коллектора?

Да, при выполнении условия: узел работает в классе B (до 130 °C) и нет прямого запрета в паспорте машины на смену типа слюды. Слюда меняется с мусковита на флогопит, что снижает электрическую прочность с 41/36/30 до 36/31/25 кВ/мм (Табл. 3). Если запас по напряжению в изоляции обеспечивает — замена допустима. Флогопит при этом лучше переносит термоциклы.

Нормируется ли удельное объёмное сопротивление ФМГА?

Да, ФМГА — глифталевая марка Г-серии, для которой Табл. 3 ГОСТ 6122-75 устанавливает нормы удельного объёмного сопротивления и в исходном состоянии, и после 48 часов при 93±2% влажности. Это отличает ФМГА от кремнийорганических марок ФМК, ФФК, ФФКА, у которых данный параметр в ГОСТе не нормируется.

Почему у ФМГА 14 толщин до 1,50 мм, если манжеты делаются только из листов ≤0,50 мм?

Потому что ФМГА по п. 2.5 ГОСТ 6122-75 также формует трубки (≤0,5 мм) и цилиндры (>0,5 мм) — как и её парная ФМГ. Толщины 0,60–1,50 мм предназначены именно для цилиндров, не для манжет. Марка универсальна: в одной закупке перекрывает весь спектр задач обмотчика — от тонких манжет до толстых цилиндров.

Чем отличается допуск по толщине у высшего и 1-го сорта ФМГА?

Допуск задан Табл. 1 ГОСТ 6122-75 и одинаков для всех марок. Пример: 0,20 мм — высший сорт ±0,04/−0,03 мм среднее и ±0,08 мм в точках; 1-й сорт — ±0,05 мм среднее и ±0,10 мм в точках. Толщины 0,50 мм и выше — только 1-й сорт, высшего нет. Для манжет с жёстким требованием к зазору между пластинами коллектора лучше заказывать высший сорт тонких толщин.

Что писать в заказе если нужна ФМГА толщиной 0,35 мм?

По п. 1.3 ГОСТ 6122-75 обозначение включает марку, толщину через пробел-тире, размер слюды и номер ГОСТа. Пример: «Миканит ФМГА 0,35—4 ГОСТ 6122-75». Если нужен смешанный размер слюды — «Миканит ФМГА 0,35—4 и 0,5 ГОСТ 6122-75».

Купить миканит ФМГА — цена и условия поставки

ООО «ИзолитПром» производит и отгружает миканит формовочный ФМГА по ГОСТ 6122-75 со склада в Красноярске. Стоимость ФМГА рассчитывается под заказ — зависит от толщины, тиража, размера листа и варианта слюды (размер щипаной слюды задаётся в условном обозначении, см. раздел выше). Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение по телефону или email.

В каждой отгрузке — паспорт качества партии ГОСТ 6122-75. Доставка по России — через ПЭК, «Деловые Линии», СДЭК. Стандартная отгрузка — в течение 24 часов после согласования заказа. Минимальные партии и условия оптовой поставки — по согласованию с менеджером.

Приобрести ФМГА по ГОСТ 6122-75 или запросить паспортные значения по конкретным партиям — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Скачать прайс-лист или запросить счёт — по запросу у менеджера.
