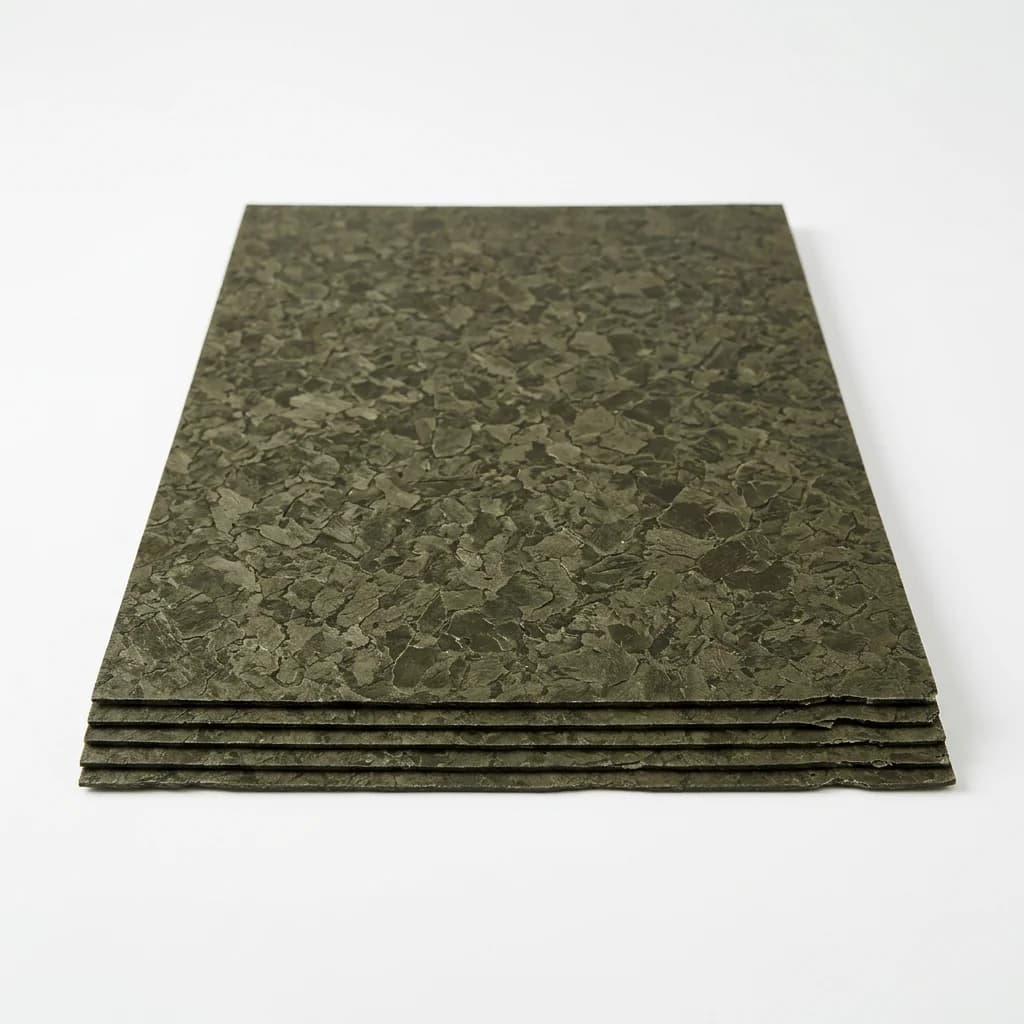

Миканит коллекторный КФШ ГОСТ 2196-75 оптом в Красноярске — для электроремонтных предприятий

Исторически КФШ — самая старая из семи марок ГОСТ 2196-75: шеллак как связующее используется в коллекторной изоляции с первой половины XX века, и именно на нём отстраивался весь нормативный ряд 0,40–1,50 мм, к которому потом «подтягивались» марки с синтетическими смолами. Миканит коллекторный КФШ — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной природной смолой-шеллаком; тип 11 по ГОСТ 25045-81. Производится наша компания с выдачей паспорта качества и паспорта качества. Используется как межламельная изоляция в коллекторах электрических машин стандартного исполнения — при умеренной тепловой и токовой нагрузке, класс нагревостойкости B (до 130 °C).

По согласованию поверхность допускается покрыть тонким слоем глифталевого лака (п. 2.1 ГОСТа) — опция, не требование. Полный ряд 16 толщин (единственный в стандарте наряду с КФГ и КФП), шеллак ≤4,5%, расслаиваемость ≤5%.

Что означает марка КФШ

Буквенное обозначение по ГОСТ 2196-75 (раздел 1.1) раскодируется так:

• К — коллекторный (тип миканита по назначению — изоляционные прокладки в коллекторах электрических машин)

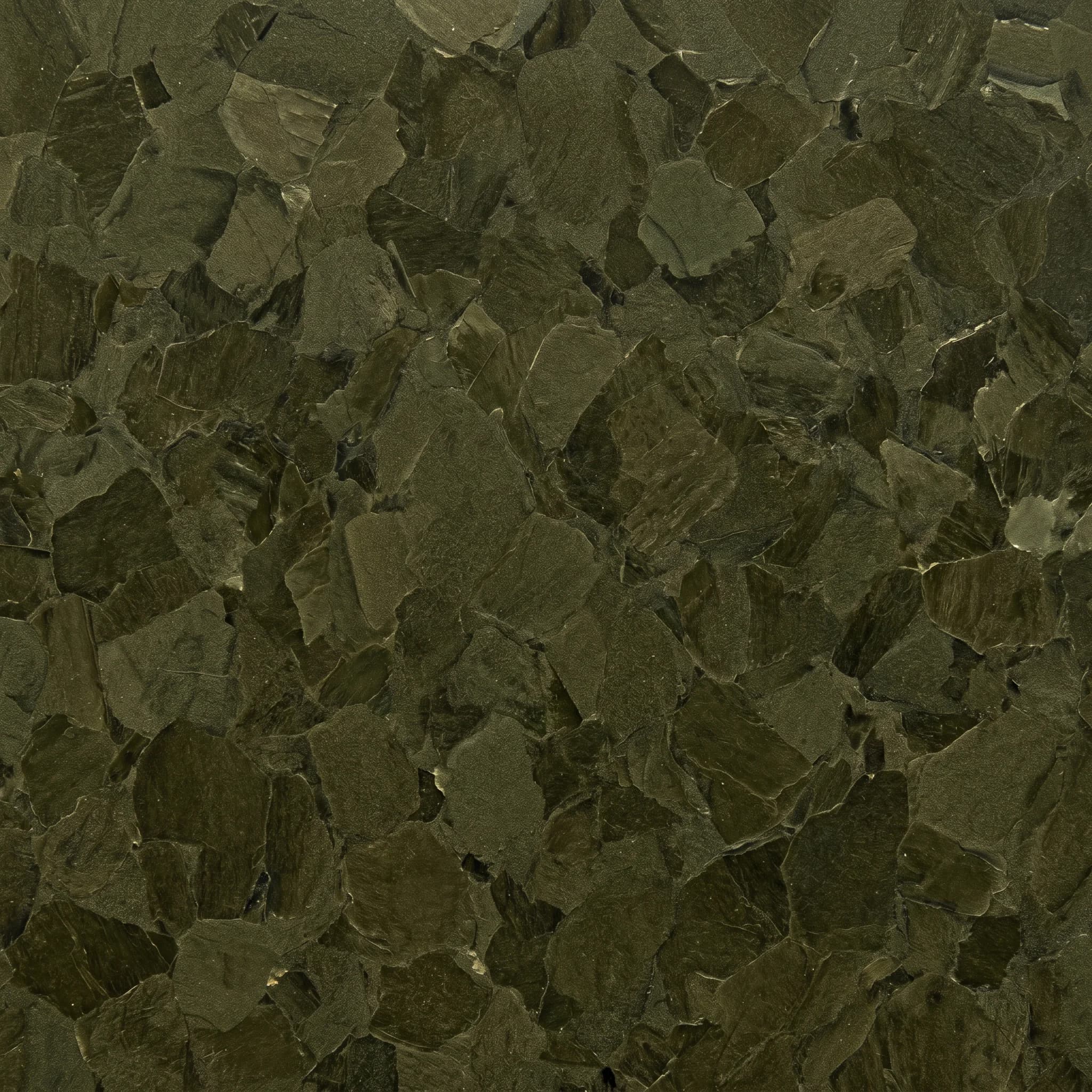

• Ф — флогопит (щипаная слюда флогопит по ГОСТ 3028-78)
• Ш — шеллак (природная смола, получаемая из выделений насекомых-червецов; органическое связующее)

Обозначение типа 11 по ГОСТ 25045-81 — КФШ идёт в одной группе с КФГ (глифталь) и КФШ-1 (шеллак с пониженной усадкой). Тип 12 — КФП и КФП-1, тип 13 — КФА, тип 14 — КФГС.

Шеллак как связующее — особенности

Шеллак — природная смола животно-растительного происхождения, широко применяемая в электротехнической изоляции с начала XX века. В коллекторном миканите шеллак выполняет функцию склеивания пластинок щипаной слюды в монолитный жёсткий лист. По ГОСТ 2196-75 (Табл. 3) содержание связующего в КФШ — не более 4,5% от массы. Шеллак по ГОСТ 8865-93 относится к классу A (105 °C); в системе коллекторной изоляции за счёт конструктивной опоры коллекторных пластин работает в режиме класса B (до 130 °C) при длительной эксплуатации.

Опциональная лакировка глифталевым лаком (п. 2.1 ГОСТа) разрешена, но не обязательна: она служит для дополнительной защиты поверхности листа от поверхностной влаги и мелких механических повреждений при хранении. Решение о лакировке принимается при согласовании заказа.

Склейка из двух калиброванных листов (для толщин ≥0,8 мм)

ГОСТ 2196-75, п. 1.2 и Табл. 1 (примечание): миканит толщиной 0,8 мм и более допускается изготовлять из двух предварительно калиброванных листов, склеенных между собой. Это технологическая опция: при больших толщинах одной прессовкой трудно равномерно пропрессовать весь объём, вследствие этого стандарт разрешает сборку из двух тонких листов. На электрические и механические параметры по Табл. 3 ГОСТа это не влияет — готовый лист КФШ соответствует нормам как единое целое.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Технические характеристики КФШ

Тип слюды	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, темно-коричневая с оливковым оттенком)
Связующее	Шеллак, ≤4,5% массы (Табл. 3 ГОСТ 2196-75)
Поверхность	Без обязательной лакировки. По согласованию допускается лакировать тонким слоем глифталевого лака (п. 2.1 ГОСТ 2196-75)
Нормативные толщины	0,40 · 0,50 · 0,55 · 0,60 · 0,70 · 0,80 · 0,85 · 0,90 · 1,00 · 1,05 · 1,10 · 1,15 · 1,20 · 1,30 · 1,40 · 1,50 мм (Табл. 1 ГОСТ 2196-75, тип 11)
Допуск по толщине	0,40–0,60 мм: среднее ±0,03 мм, в отдельных точках ±0,07 мм 0,70–1,50 мм: среднее ±0,04 мм, в отдельных точках ±0,08 мм
Размер листа	По ГОСТ 25045-81 (от 450 до 1100 мм по каждой стороне, допуск ±15 мм). Стандартный складской — 600×900 мм
Электрическая прочность (исходное состояние)	≥19 кВ/мм (Табл. 3 ГОСТ 2196-75, при 15–35 °C и влажности 45–75%)
Испытательное напряжение (на 1 мм толщины)	7 кВ/мм
Суммарная усадка	При 60 МПа (600 кгс/см²) и температуре от 15–35 до 160 °C — ≤10% (горячая усадка ≤2%). Условие а) по Табл. 3 ГОСТа
Расслаиваемость	≤5%
Класс нагревостойкости	B (до 130 °C) — по связующему шеллак; в ГОСТ 2196-75 класс по ГОСТ 8865-93 явно не указан
Выступание связующего с торцов	Допускается незначительное выступание диаметром ≤1 мм у не более 5 пластинок при испытании на усадку (п. 4.2 ГОСТ 2196-75)
Допускаемые отклонения формы листа	В ящике до 10% листов со срезом одного угла длиной ≤50 мм или с одним прямоугольным вырезом ≤60×80 мм (п. 2.1 ГОСТ 2196-75 — норма, не дефект)
Напрессованный подслой (опция)	По согласованию с потребителем допускается напрессовка слюдинитовой или слюдопластовой бумаги с одной или двух сторон листа (п. 2.3 ГОСТ 2196-75)
Гарантийный срок хранения	1 год со дня изготовления при соблюдении условий хранения (п. 4 ГОСТ 2196-75)

Условное обозначение при заказе

По ГОСТ 2196-75 (раздел 1.2) в обозначение входят: марка, размер по толщине, размер слюды, обозначение стандарта. Примеры:

0,5 мм, слюда размера 6	Миканит КФШ 0,5—6 ГОСТ 2196-75
1,0 мм, слюда размера 10	Миканит КФШ 1,0—10 ГОСТ 2196-75
1,5 мм, смешанная слюда размеров 10 и 6	Миканит КФШ 1,5—10 и 6 ГОСТ 2196-75

Сравнение марок миканита коллекторного по ГОСТ 2196-75

От неё отсчитываются отклонения у остальных марок — другое связующее, более жёсткий пресс, более узкий ряд или пониженная усадка: КФШ в линейке из семи марок стандарта занимает позицию «исходной точки»: умеренный режим прессования (условие а) 60 МПа / 160 °C), базовое содержание шеллака ≤4,5%, ряд от 0,40 до 1,50 мм.

Марка	Связующее	% связ.	Расслаив.	Толщины	Особое
КФШ	Шеллак	≤4,5%	≤5%	0,40–1,50	Универсальный, допуск глифталевой лакировки
КФГ	Глифталевая смола	≤4,5%	≤5 / ≤10%*	0,40–1,50	Стандартная марка для коллекторов
КФП	Полиэфирная смола	≤4,5%	≤4%	0,40–1,50	Минимальное расслаивание, усадка по условию б) 80 МПа/180 °C
КФШ-1	Шеллак	≤3,5%	≤5%	0,70–1,50	Пониженная усадка ≤7% при 80 МПа/180 °C (горячая ≤1%)
КФП-1	Полиэфирная смола	≤3,5%	≤4%	0,70–1,50	Пониженная усадка ≤7% при 80 МПа/180 °C (горячая ≤1%)
КФА	Аммоний-фосфат	≤1,1%	≤10%	0,70–1,20	Нагревостойкий (Прил. 2 ГОСТа); обязат. лакировка; вспучивание при 500 °C 10 мин ≤20%
КФГС	Глифталь специальный	≤4,5%	≤5%	0,40–0,60	Только тонкие толщины для малогабаритных машин

* У КФГ расслаиваемость ≤5% для толщин 0,4–0,6 мм и ≤10% для 0,7–1,5 мм.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Чем КФШ отличается от КФШ-1. Базовая марка КФШ нормирует усадку по условию а) (60 МПа при 160 °C, общая ≤10%, горячая ≤2%). КФШ-1 — модификация с пониженной усадкой: нормируется по условию б) (80 МПа при 180 °C, общая ≤7%, горячая ≤1%) и пониженным содержанием шеллака (≤3,5% против ≤4,5%). Нижняя граница ряда КФШ-1 — с 0,70 мм, тонкие 0,40–0,60 мм не производятся. КФШ-1 выбирают там, где критична размерная стабильность при повышенных давлении и температуре прессования.

Применение КФШ по отраслям

Коллекторные двигатели постоянного тока общепромышленного исполнения. Электродвигатели постоянного тока серий 2П, 4П, МН, МИ, П (отечественный ряд), применяемые в металлорежущих станках, подъёмно-транспортной технике, прокатных станах общего применения. КФШ — обычный выбор для штатной коллекторной изоляции в этих машинах при капитальном и среднем ремонте.

Коллекторные генераторы и возбудители. Машины постоянного тока в составе агрегатов возбуждения синхронных генераторов, тахогенераторы, сервоприводы — где рабочая температура коллектора не превышает 130 °C по классу системы изоляции B. Шеллак как связующее выдерживает длительную работу без деструкции при нормированной температуре.

Ремонт коллекторов электрических машин. Восстановление изоляции между ламелями при капитальном ремонте электродвигателей и генераторов постоянного тока: шлифовка коллектора, продорожка, установка новых миканитовых прокладок. КФШ — экономичное и широко доступное решение, покрывающее 16 нормативных толщин ряда от 0,40 до 1,50 мм.

Электроинструмент и бытовые машины с коллекторным двигателем (тонкие толщины 0,40–0,60 мм). Коллекторы ручного электроинструмента, бытовой техники с универсальными коллекторными двигателями — там применяются миканитовые прокладки минимальных толщин, причём в этом диапазоне КФШ конкурирует с КФП (минимальное расслаивание) и КФГС (специальное назначение).

Для тяговых электродвигателей, крановых и металлургических приводов с тяжёлыми режимами работы и кратковременными перегрузками вместо КФШ применяют КФА (нагревостойкий). Для коллекторов, требующих минимального расслаивания — КФП. Для машин с особыми требованиями к размерной стабильности прокладок — КФШ-1 или КФП-1.

Как выбрать толщину КФШ

При капитальном ремонте толщину сверяют с фактическим обмером изношенной изоляции (не менее 5 точек по окружности коллектора, усреднение). Размер по толщине межламельной прокладки в коллекторе определяется конструкцией машины по заводскому паспорту: шаг коллекторных пластин, электрический зазор между ламелями, рабочее напряжение между смежными пластинами.

Конкретный номинал берётся по паспорту машины или по результатам обмера изношенной прокладки. По пробивному напряжению (7 кВ на 1 мм толщины, Табл. 3 ГОСТ 2196-75) диапазон КФШ 0,40–1,50 мм даёт испытательные напряжения от 2,8 кВ (для 0,40 мм) до 10,5 кВ (для 1,50 мм).

Типовые диапазоны по назначению:

• 0,40–0,60 мм — тонкие коллекторы электроинструмента и малогабаритных машин; в этом диапазоне расслаиваемость КФШ (≤5%) сопоставима с КФП (≤4%)
• 0,70–0,90 мм — стандартные коллекторы общепромышленных машин (2П, 4П, П), тахогенераторов
• 1,00–1,20 мм — крупные коллекторы машин с повышенным напряжением между пластинами
• 1,30–1,50 мм — максимальные толщины в ряду, для тяжёлых крупногабаритных машин общепромышленного исполнения

Если паспорт машины не сохранился и замер невозможен — консультация с производителем двигателя или ремонтной организацией.

Вопросы и ответы

Чем КФШ отличается от КФГ и КФП?

КФШ — на шеллаке (натуральная смола), КФГ — на глифталевой смоле (синтетическая), КФП — на полиэфирной смоле. У всех трёх ≤4,5% связующего и полный ряд толщин 0,40–1,50 мм. Отличия: расслаиваемость у КФП ≤4% (самая низкая среди марок с 4,5% связующего), у КФШ ≤5%, у КФГ ≤5% (0,4–0,6 мм) и ≤10% (0,7–1,5 мм). Усадка у КФШ и КФГ нормируется по условию а) 60 МПа/160 °C (≤10%, горячая ≤2%), у КФП — по условию б) 80 МПа/180 °C (≤10%, горячая ≤2%). КФШ — стандартный выбор для стандартных коллекторов общепромышленного исполнения.

Что такое «шеллак» и почему он применяется в коллекторной изоляции?

Шеллак — природная органическая смола, выделяемая из секрета насекомого-лаккового червеца (Kerria lacca). В электротехнической изоляции задействуется с начала XX века из-за хорошей склеивающей способности, умеренной термостойкости и совместимости со слюдой. Для коллекторного миканита КФШ шеллак по ГОСТ 8865-93 относится к классу A (105 °C), но в составе коллекторной изоляции предоставляет работу в режиме класса B (до 130 °C), нормированную усадку ≤10% при 60 МПа/160 °C и жёсткость листа, необходимую для выдерживания усилия прессования между коллекторными ламелями.

Обязательно ли лакировать поверхность КФШ глифталевым лаком?

Нет, не обязательно. ГОСТ 2196-75 п. 2.1 указывает: «поверхность листов миканита марок КФШ и КФШ-1 допускается лакировать тонким слоем глифталевого лака». Это допустимая опция, а не требование. Для сравнения: у КФА поверхность должна быть лакирована обязательно (это требование). Для КФШ лакировка — решение по согласованию между производителем и потребителем.

Какой класс нагревостойкости у КФШ?

ГОСТ 2196-75 прямо не указывает класс нагревостойкости по ГОСТ 8865-93. Ориентируемся на связующее: шеллак по ГОСТ 8865-93 относится к классу A (105 °C), но в составе коллекторной изоляции под давлением пластин работает в режиме класса B (до 130 °C). Реальная рабочая температура зависит от класса системы изоляции всей машины, в составе которой работает КФШ.

Можно ли купить КФШ с напрессованной слюдинитовой бумагой?

Да. ГОСТ 2196-75 п. 2.3: по согласованию с потребителем допускается напрессовка одного слоя слюдинитовой или слюдопластовой бумаги с одной или двух сторон листа. Это опция, оговариваемая в спецификации заказа.

Есть ли КФШ толщиной больше 1,50 мм или меньше 0,40 мм?

По ГОСТ 2196-75 — нет. Ряд КФШ — 16 нормативных толщин от 0,40 до 1,50 мм. Если в каталоге встречаются позиции 2,0 или 3,0 мм — это исполнения по ТУ отдельных производителей (вне нормируемого ряда ГОСТа), при закупке уточняйте в паспорте, на какой стандарт опирается поставщик.

Сколько хранится КФШ?

Гарантийный срок по ГОСТ 2196-75 (раздел 4) — 1 год со дня изготовления при соблюдении условий хранения (сухое отапливаемое помещение, горизонтальное хранение в заводской упаковке). В паспорте качества указывается дата изготовления партии.

Поставка КФШ по России

Производство наша компания (Красноярск). В комплекте с каждой партией — паспорт качества с результатами контроля по ГОСТ 2196-75 (электрическая прочность, массовая доля связующего, расслаиваемость, усадка). Склад в Красноярске, отгрузка в течение 24 часов после оплаты. Паспорт качества ГОСТ 2196-75 — по запросу.

Упаковка и объёмы: стопки листов в термоусадочной плёнке на поддоне. Количество в пачке, минимальная партия и условия скидок — по согласованию при заказе.

Доставка: ПЭК, Деловые Линии, СДЭК, ЖелДорЭкспедиция — по России. Самовывоз со склада в Красноярске.
