Миканит коллекторный КФП ТУ оптом в Красноярске — для электроремонтных предприятий

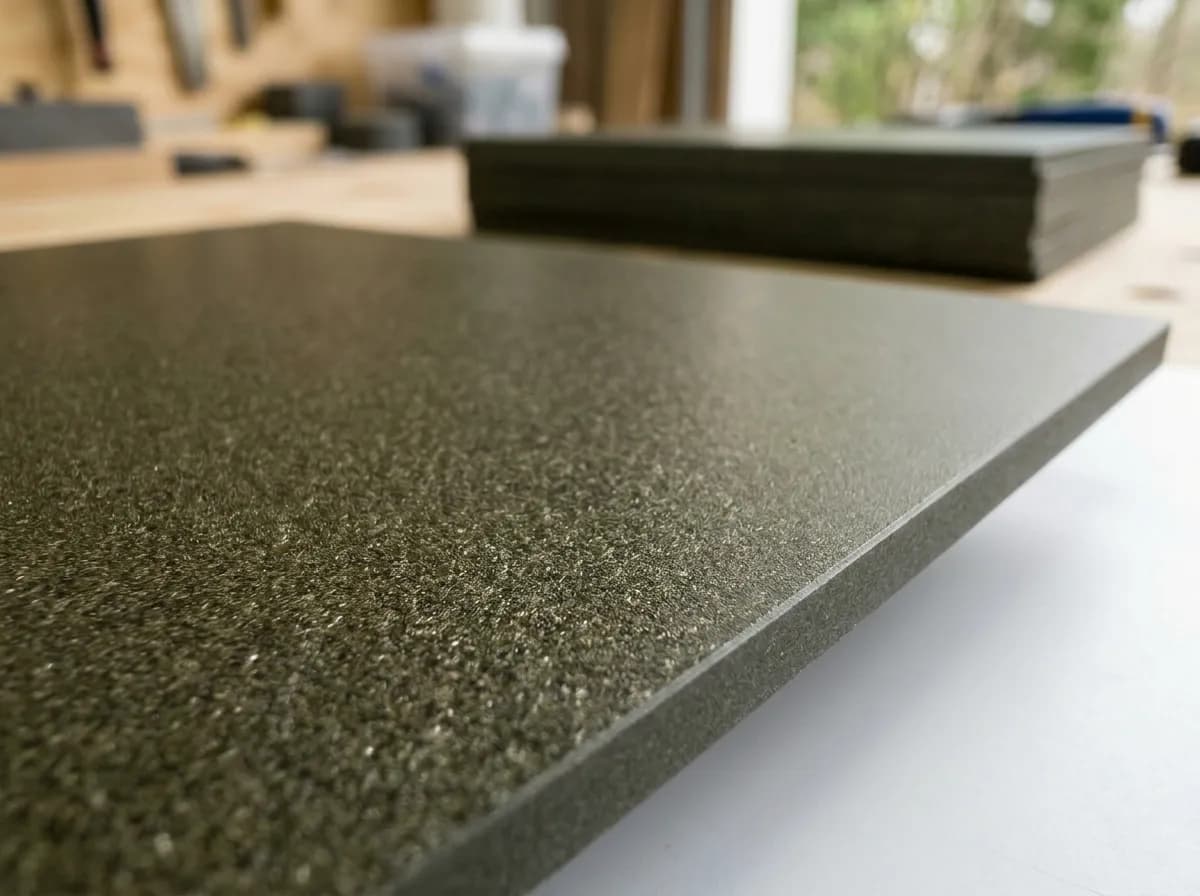

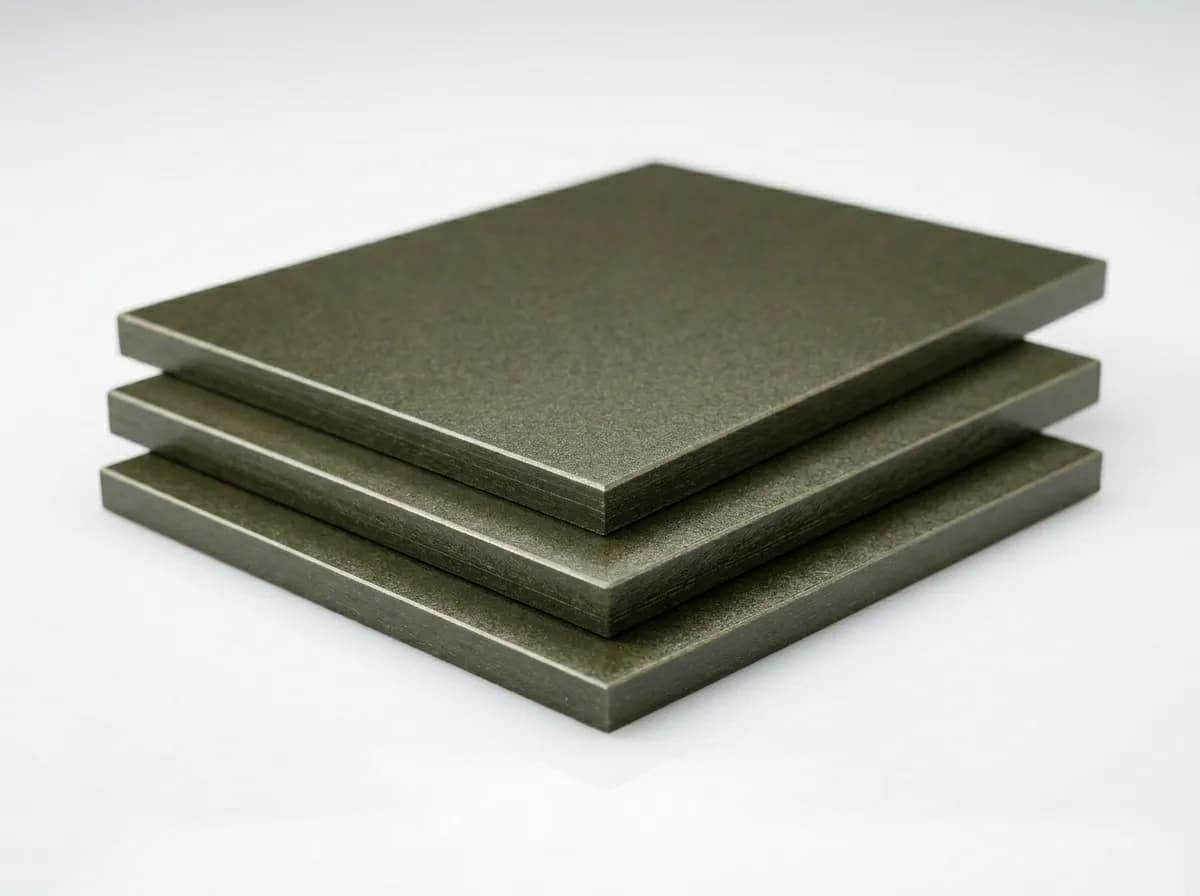

Миканит коллекторный КФП — флогопитовый лист на полиэфирной смоле, без стеклотканевого армирования. Отличается повышенной стойкостью к трансформаторным маслам, нефтепродуктам и агрессивным средам — важно для коллекторных двигателей нефтепромыслового оборудования, тепловозов, морской техники. По ТУ 273314-023 длительная тепловой режим 600–650 °C, кратковременная до 800 °C, прочность на изгиб ≥140 МПа, электрическая прочность ≥20 кВ/мм. Содержание слюды ≥90 %, связующего — до 10 % по массе.

Что означают буквы КФП

• К — коллекторный (функция: изоляция ламелей)
• Ф — флогопит (слюда калиево-магниевая по ГОСТ 3028-78)
• П — полиэфирное связующее (ненасыщенная полиэфирная смола)

Полиэфир — химстойкость плюс термостойкость

Полиэфирное связующее — промежуточный класс между глифталем (класс F, до 155 °C в чистом виде) и кремнийорганикой (класс H, до 180 °C). В коллекторном миканите полиэфир даёт сочетание, которое не обеспечивают другие связующие: химическая стойкость к углеводородам (трансформаторное масло, дизтопливо, моторное масло) + электрические параметры уровня ≥20 кВ/мм + температурный предел 650 °C длительно.

Это делает КФП базовым выбором для коллекторных двигателей в условиях масляной среды: тяговые электрические машины тепловозов (коллектор частично контактирует с масляным туманом ДВС), буровые двигатели нефтепромысла, электромашины морского оборудования (солевая среда + масла).

Характеристики КФП — таблица ТУ 273314-023

Норматив	ТУ 273314-023-32394549-2018
Слюда	Флогопит ГОСТ 3028-78, ≥90 %
Связующее	Полиэфирная смола, ≤10 %
Плотность	2,05–2,15 г/см³
Постоянная t°	600–650 °C
Кратковременная t°	800 °C
Термопотеря при 500 °C	<1 %
Термопотеря при 700 °C	<2 %
Изгиб	≥140 МПа
Водопоглощение	<1 %
Стойкость к нефтепродуктам	высокая (полиэфир не растворяется)
Электропрочность	≥20 кВ/мм
Сопр. 23 °C	≥10¹⁷ Ом·см
Сопр. 500 °C	≥10¹² Ом·см
Огнестойкость	90V0

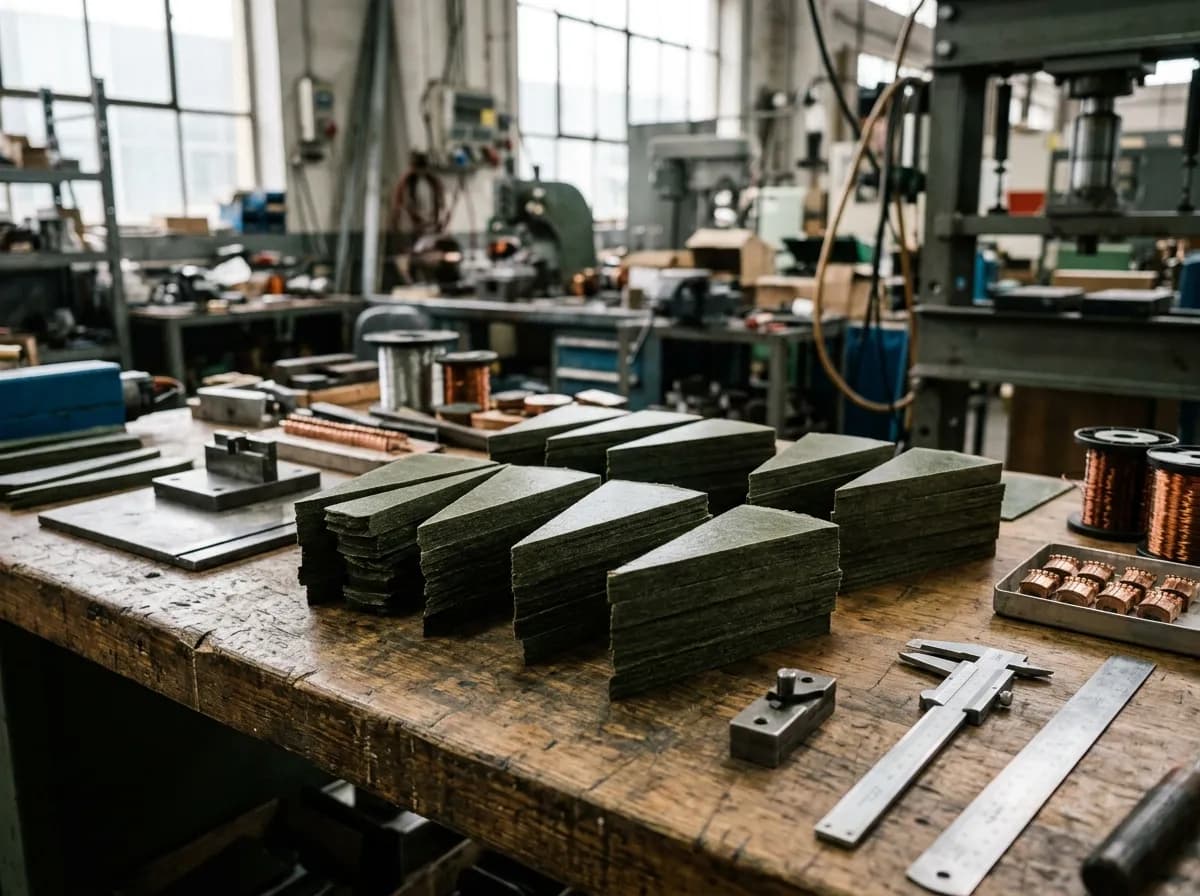

Ключевые области применения КФП

Тяговые двигатели тепловозов: серии ДПТ-810, ЭД-126, ЭД-133М магистральных тепловозов 2ТЭ10, 2ТЭ25, маневровых тепловозов ТЭМ-2, ЧМЭ-3. В тепловозах коллекторный узел работает в условиях частичного контакта с масляным аэрозолем ДВС — обычные глифталевые КФГ/КФГС разрушаются в этой среде за 1–2 года, КФП не теряет показатели на 5–7 лет.

Буровые и нефтепромысловые двигатели постоянного тока: приводы буровых лебёдок, коллекторные насосные двигатели нефтяных промыслов, электромашины в контакте с буровыми растворами. Стойкость к углеводородам — обязательное требование для любого узла изоляции в таком оборудовании.

Морское электрооборудование: коллекторные машины судов (шпилевые двигатели, рулевые, лебёдочные), электроприводы портовой техники в условиях солевой среды. КФП — единственная марка линейки ТУ 023, которая одновременно обеспечивает химическую стойкость и термопараметры >600 °C без стеклотканевого армирования (что упрощает запрессовку).

Транспортные компании ПЭК, Деловые Линии, КИТ, Энергия обслуживают Красноярск ежедневно — типовой срок до терминала составляет 0–1 день.

Станочные электродвигатели постоянного тока в цехах с высокой концентрацией смазочных аэрозолей: прокатные станы с гидроцилиндровым приводом, металлообрабатывающие станки с принудительной смазкой.

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

Толщины и типоразмеры

• 0,10–0,30 мм — тонкие межламельные прокладки коллекторных машин тепловозов малой мощности
• 0,40–0,80 мм — основной ряд тяговых двигателей магистральных тепловозов
• 1,00–2,00 мм — конструкционные элементы коллекторных узлов буровых двигателей
• 3,00–5,00 мм — изоляционные основания в крупных коллекторных машинах морской техники
• 6,00–10,00 мм — специальные массивные детали в нефтепромысловом оборудовании

Полная линейка 8 марок ТУ 023

Марка	Слюда	Связующее	Арм.	Длит. t°	Изгиб	Электропр.
КФШ	Флогопит	Шеллак	—	500–550 °C	≥120 МПа	≥18 кВ/мм
КФШ-1	Флогопит	Шеллак	стеклоткань	500–550 °C	≥140 МПа	≥18 кВ/мм
КФГ	Флогопит	Глифталь	—	500–550 °C	≥140 МПа	≥18 кВ/мм
КФГС	Флогопит	Глифталь	стеклоткань	600–650 °C	≥160 МПа	≥20 кВ/мм
КФП	Флогопит	Полиэфир	—	600–650 °C	≥140 МПа	≥20 кВ/мм
КФП-1	Флогопит	Полиэфир	стеклоткань	600–650 °C	≥160 МПа	≥20 кВ/мм
КФА	Флогопит	Силикон	стеклоткань	700–750 °C	≥140 МПа	≥20 кВ/мм
КМС	Мусковит	Силикон	—	500–550 °C	≥120 МПа	≥18 кВ/мм

Отличия КФП от КФГС — сравнение для снабженца

КФП и КФГС совпадают по температурам (650 °C длительно) и электропрочности (20 кВ/мм), но разнятся в деталях: КФГС армирован стеклотканью и имеет изгиб 160 МПа (против 140 у КФП); КФП имеет лучшую химическую стойкость к маслам и нефтепродуктам. Для тяговых двигателей с высокими нагрузками (электровозы ВЛ-85) выбирайте КФГС. Для тепловозов и нефтепромысла — КФП.

Частые вопросы по КФП

Можно ли использовать КФП взамен КФГС в тяговом двигателе электровоза?

Для электровозов замена по акту взаимозаменяемости возможна, но с потерей в механических характеристиках. Для электровозов, где коллекторный узел не контактирует с масляным аэрозолем, замена КФГС → КФП не даёт выигрыша и экономически не оправдана (КФП не армирован, изгиб ниже).

Полиэфир выдерживает пуск тепловоза в минус 40 °C?

Полиэфирное связующее стабильно до -60 °C (марка не становится хрупкой). В коллекторном миканите вопрос термоцикла при пуске решается запрессовкой и прижимом коллекторных пружин — КФП за счёт химической стойкости к конденсату масла не усугубляет этот вопрос. Опыт эксплуатации серий 2ТЭ10М в условиях Крайнего Севера подтверждает — ресурс коллектора с КФП не ниже ТЭД с КФГ в западных регионах.

Маркировка для приёмки нефтегазового оборудования — соответствует ли требованиям НАКС?

Аттестация НАКС (Национальная ассоциация контроля сварки) для КФП не требуется — это не сварной материал. Но по ТУ 273314-023 паспорт партии соответствует требованиям СМК ISO 9001 и принимается всеми крупными нефтегазовыми заказчиками (ЛУКОЙЛ, Роснефть, Газпром).

Заказать КФП

Производитель — ООО «ИзолитПром», Красноярск. Склад: толщины 0,10–10,0 мм, минимум 10 кг, отгрузка 24 ч. Паспорт с указанием полиэфирного связующего. Крупные партии (от 500 кг) — производственный заказ 7–14 рабочих дней. Контакты: +7 (953) 585-20-07, 2852007@bk.ru. При заявке указывайте марку двигателя и условия эксплуатации — поможем подобрать оптимальную толщину.
