Миканит коллекторный КФП 0,5 мм ГОСТ 2196-75 оптом в Красноярске — для электроремонтных предприятий

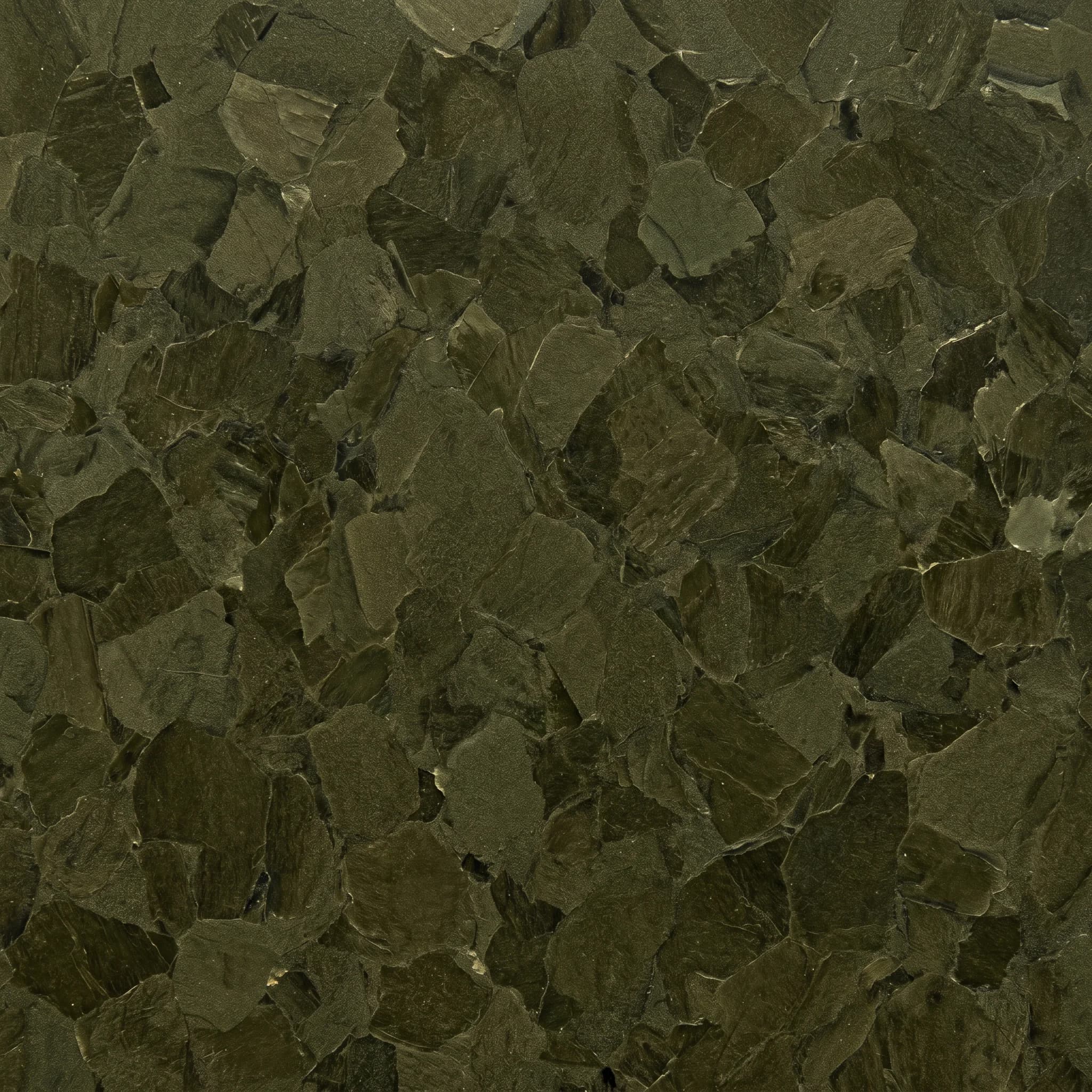

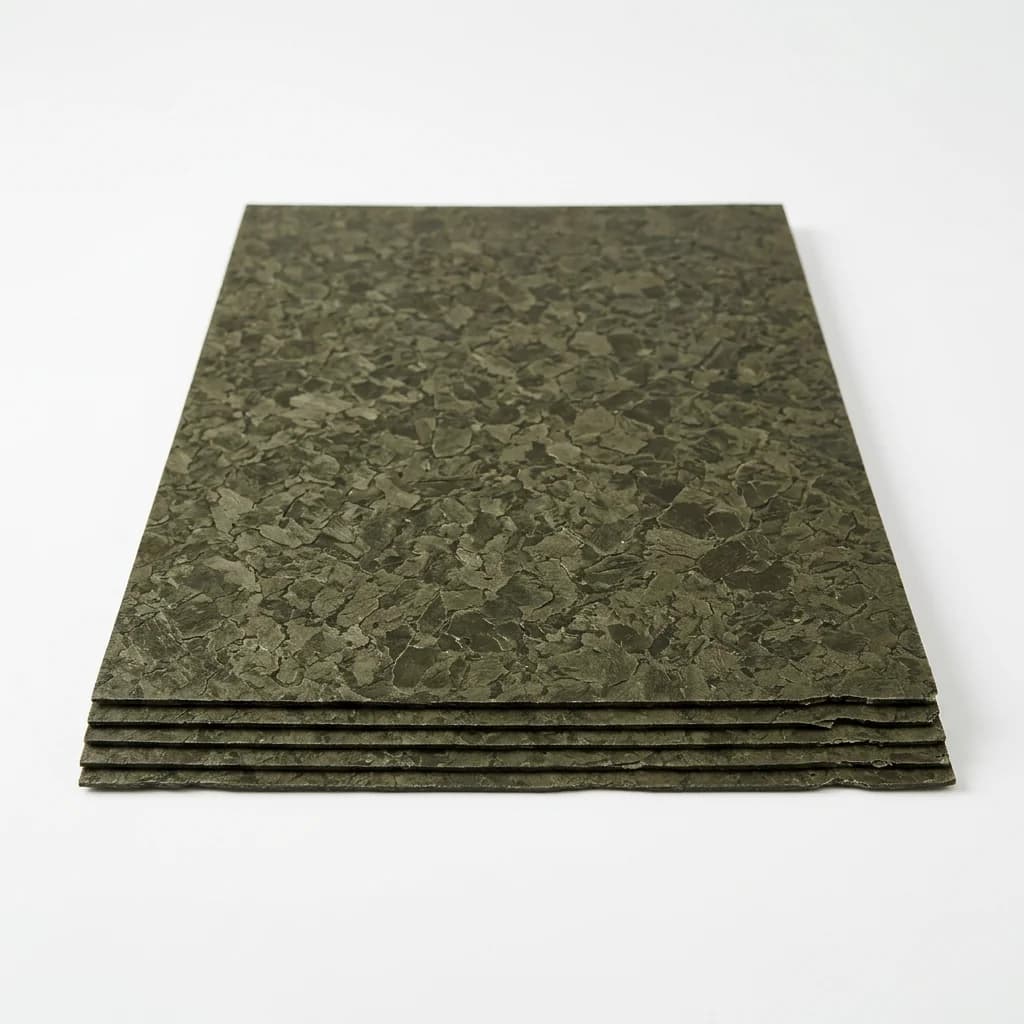

Миканит коллекторный КФП 0,50 мм по ГОСТ 2196-75 — жёсткий листовой диэлектрический материал из щипаной слюды-флогопита на полиэфирном связующем (≤4,5%). Производство наша компания с выдачей паспорта качества. Применяется как прокладки между коллекторными пластинами электрических машин постоянного тока, где расчётное межламельное напряжение лежит в диапазоне 2,5–3,5 кВ, а к долговечности изоляции предъявлены повышенные требования по расслаиванию.

0,50 мм — второй шаг группы «малых» толщин ряда КФП по ГОСТ 2196-75 (после 0,40 мм).

Технические характеристики

Толщина / допуск	0,50 мм · среднее ±0,03 мм, в отдельных точках ±0,07 мм (Табл. 1 ГОСТ 2196-75)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается от 450 до 1100 мм ±15 мм
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Полиэфирная смола, ≤4,5% массы
Электрическая прочность	≥19 кВ/мм в исходном состоянии · пробивное ≥3,50 кВ (7 кВ/мм × 0,50)
Расслаиваемость	≤4% (самое жёсткое значение среди марок ГОСТ 2196-75 с 4,5% связующего)
Суммарная усадка	≤10% при 80 МПа и 180 °C (условие б); горячая ≤2%
Класс нагревостойкости	F / 155°C (по связующему; в ГОСТе явно не указан)
Масса 1 м²	1,235 кг/м² (Приложение 1 ГОСТ 2196-75)

Применение КФП 0,50 мм

Толщина 0,50 мм — рабочий шаг для коллекторов малой размерности электрических машин постоянного тока общепромышленного назначения: электродвигатели серий П, 2П, МИ мощностью до 10–15 кВт, тахогенераторы, возбудители синхронных машин, машины с малым числом коллекторных пластин (60–120 ламелей).

На практике это означает, что при продороживании межламельного паза фреза меньше выбирает неравномерно связанные участки слюды, зазор не теряет проектную форму, а искрение коллектора при высоких скоростях вращения нарастает медленнее. Для КФП 0,50 мм по сравнению с КФГ той же толщины — более жёсткая норма расслаивания (≤4% против ≤5% у КФГ при 0,40–0,60 мм).

Замена на КФП-1 той же толщины 0,50 мм невозможна — КФП-1 нормируется только с 0,70 мм; для тонких коллекторов с полиэфирным связующим альтернативы КФП в ряду ГОСТа нет. При ремонте машины выбор КФП 0,50 мм обоснован, если исходная паспортная марка — «тип 12 по ГОСТ 25045-81» (полиэфир).

Сравнение толщин КФП

Толщина	Пробивное
0,40 мм	≥2,80 кВ	Подробнее
0,50 мм	≥3,50 кВ	← вы здесь
0,55 мм	≥3,85 кВ	Подробнее
0,60 мм	≥4,20 кВ	Подробнее
0,80 мм	≥5,60 кВ	Подробнее
1,00 мм	≥7,00 кВ	Подробнее
1,50 мм	≥10,50 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФП 0,5—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФП 0,5—10 ГОСТ 2196-75

Вопросы и ответы

Что выбрать: КФП 0,50 или КФГС 0,50?

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

КФГС — специальный глифталь, рассчитан на тонкие коллекторные прокладки малогабаритных машин (0,40–0,60 мм). КФП 0,50 — полиэфир, ориентирован на машины, собираемые при 80 МПа / 180 °C. Выбор — по паспорту машины и требованиям к расслаиванию: у КФП ≤4% (строже, чем у КФГС ≤5%).

Почему в толщине 0,50 мм нельзя применить КФП-1 вместо КФП?

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

ГОСТ 2196-75 нормирует для КФП-1 (тип 12, пониженная усадка) ряд толщин только 0,70–1,50 мм. Толщин 0,40–0,60 мм у КФП-1 не предусмотрено. Для тонких полиэфирных коллекторных прокладок — только КФП.

Сколько весит лист КФП 0,50 мм 600×900 мм?

Масса 1 м² по Приложению 1 ГОСТ 2196-75 — 1,235 кг/м². Лист 600×900 мм (0,54 м²) — ориентировочно 0,667 кг. Фактическая масса в паспорте партии.

Подробнее о марке КФП (расшифровка букв, сравнение с остальными 6 марками ГОСТ 2196-75, условие б) усадки 80 МПа / 180 °C, минимальное расслаивание в «обычной» линейке) — в описании категории КФП.

Заказать КФП 0,50 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа со склада в Красноярске. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
