Обзор: Микалента ЛМЧ-ТБ 0,17 мм
0,17 мм
20 мм
ГОСТ 4268-75

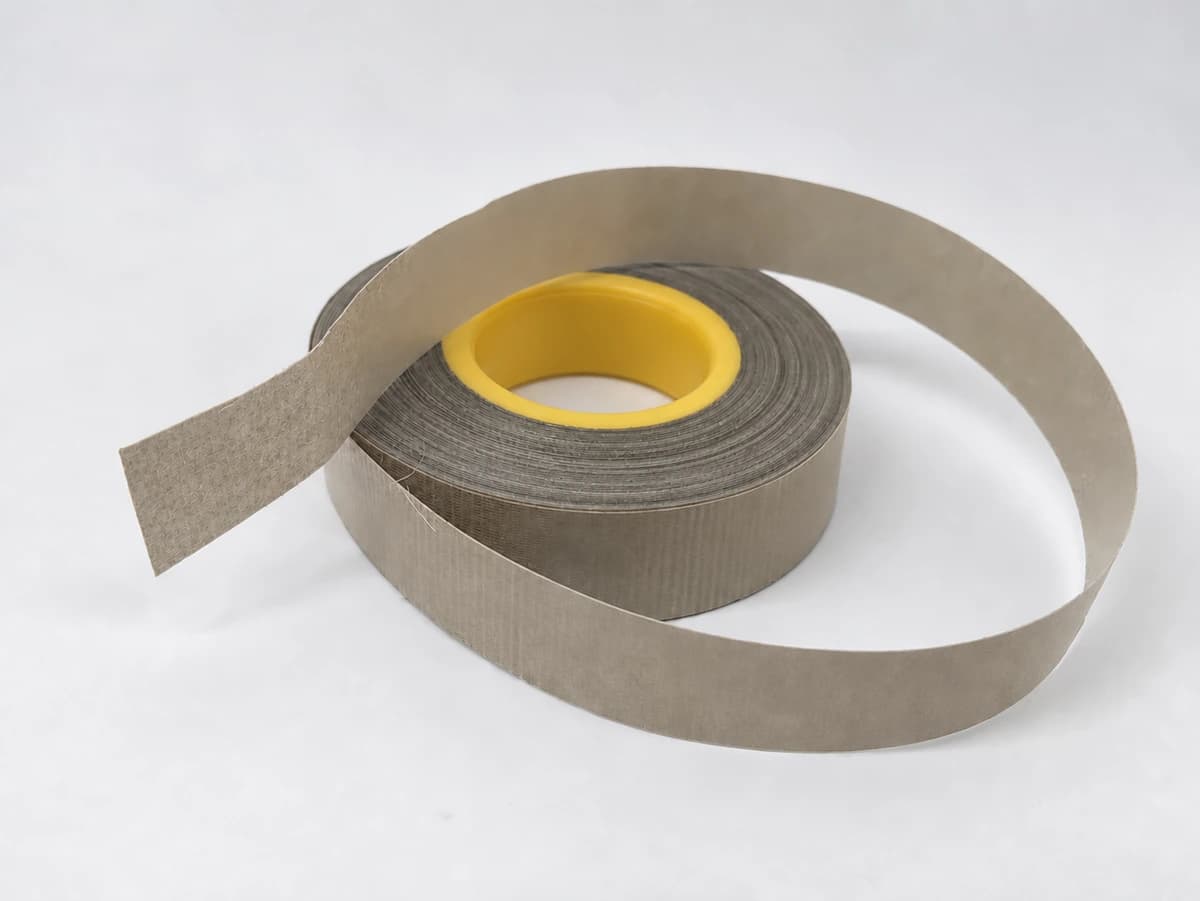

Микалента ЛМЧ-ТБ 0,17 мм — электроизоляционная лента на основе слюдяной бумаги из мусковита, подложка — стеклоткань. ГОСТ 4268-75.
Подходит ли ЛМЧ-ТБ 0,17 мм для якоря тягового двигателя ДК-263А трамвайного вагона?
Подходит для межвитковой и межсекционной изоляции на 550 В постоянного тока штатно. Импульсы перенапряжения при коммутации щёточного узла достигают 1100-1500 В на секцию якоря; на 0,17 мм слюдяной бумаги из мусковита пробивное напряжение составляет около 2900 В при электрической прочности ≥17 кВ/мм. Запас по импульсу двух-трёхкратный. Класс нагревостойкости E-B (120-130 °C) закрывает рабочую температуру якорной обмотки трамвайного вагона 95-115 °C при средней нагрузке маршрута; в зимнее время с обогревом салона температура остаётся в диапазоне класса.
Чем 0,17 мм лучше или хуже 0,15 мм для обмоточной изоляции тяговых машин?
Прирост толщины с 0,15 до 0,17 мм даёт около 13 % дополнительной электрической прочности — пробивное растёт с 2550 до 2900 В на одном витке полуперекрытия. Для якорей трамвайных и троллейбусных машин с импульсной коммутацией это значимый запас. Минус — на 0,17 мм укладывается на 8-12 % меньше витков в одну секцию при той же глубине паза; обмоточный расчёт пересматривается под фактическую толщину. Битумное связующее одинаково на обеих толщинах; комбинированная подложка стеклоткань плюс бумага сохраняется. Чёрный цвет ленты позволяет визуально отличить ЛМЧ-ТБ от светлых ЛМС-серий при ремонте старых машин.
Состав и конструкция: Микалента ЛМЧ-ТБ 0,17 мм
Как ведёт себя битумное связующее ЛМЧ-ТБ 0,17 мм на тяговой машине летом при +35 °C наружного воздуха?
На тяговом двигателе ДК-263А в режиме интенсивного маршрута температура якорной обмотки достигает 110-118 °C при наружных +35 °C. Битумное связующее на этом диапазоне сохраняет стабильную адгезию к мусковитной бумаге — размягчение начинается с 125-130 °C. Стеклотканевая сторона комбинированной подложки удерживает виток от смещения при размягчении битума на пиковой нагрузке. Кабельная бумага с обратной стороны прижата к слюдяному слою и не даёт битуму вытекать. После остывания связующее восстанавливает исходную плотность; цикл повторяется без накопления остаточных деформаций.
Характеристики: Микалента ЛМЧ-ТБ 0,17 мм
Характеристики Микалента ЛМЧ-ТБ 0,17 мм
| Параметр | Нормативное требование |
|---|---|
| Марка | ЛМЧ-ТБ |
| Документ | ГОСТ 4268-75 |
| Номинальная толщина | 0,17 мм |
| Слюдяная основа | мусковит |
| Связующее | масляно-битумный лак |
| Подложка | стеклоткань + бумажная подложка |
| Тип по ГОСТ 25045-81 | 55 |
| Длительно допустимая рабочая температура | 130 °C |
| Средняя электрическая прочность, первый сорт | не менее 16 кВ/мм |
| Средний допуск толщины, высший сорт | −0,02 / +0,03 мм |
| Допуск в отдельных точках, высший сорт | ±0,05 мм |
| Средний допуск толщины, первый сорт | −0,02 / +0,03 мм |
| Допуск в отдельных точках, первый сорт | ±0,06 мм |
| Массовая доля слюды | не менее 45 % |
| Массовая доля связующего | 15–30 % |
| Массовая доля летучих веществ | не менее 3 % |
| Гибкость | Гибкая при температуре 15–35 °C и относительной влажности 45–75%. |
| Поверхность и дефекты | Не допускаются посторонние включения, сквозные отверстия и просветы между пластинками слюды; для односторонней микаленты пластинки не должны отслаиваться; площадь пузырей/местного расслоения под подложками не более 15% образца; морщины не должны выводить толщину за допуск. |
| Рулоны, намотка и разматывание | Плотная намотка на жёсткую втулку с внутренним диаметром не менее 30 мм; ровные торцы; свободное разматывание без сдира подложки и расслоения; местное расслоение общей площадью не более 15%. |
| Контроль толщины и электропрочности | Толщину и электрическую прочность проверяют на образцах одного ролика длиной не более 2 м в 10 точках, разнесённых на 150–170 мм. |
| Методы испытаний | Методы испытаний микаленты — по ГОСТ 25045-81. |
| Материалы и допустимые конструкции | В п. 2.6 перечислены щипаная слюда мусковит или флогопит, микалентная бумага, стеклоткань и стеклосетка, разные клеящие связующие; другие связующие и подложки допустимы при качестве не ниже требований и согласовании с основным потребителем. |
| Условное обозначение | Условное обозначение включает марку и сорт, толщину, ширину ролика/рулона, размер слюды и обозначение ГОСТ. |
| Хранение и подготовка | Хранить в упаковке предприятия-изготовителя в закрытом сухом помещении на стеллажах: не менее 5 см от пола и не менее 1 м от отопительных/нагревательных приборов. Перед применением выдержать не менее 24 ч в отапливаемом помещении при температуре не ниже 10 °C. Ограничение RH ≤80% в ГОСТ 25045-81 дано для типов 11–14, 21 и 22; его нельзя автоматически переносить на типы микаленты 51–57. |
| Пробивное напряжение в отдельных точках | Допускается одна точка из десяти с пробивным напряжением менее 1 кВ, но не менее 0,6 кВ. Это допуск к результатам измерения, а не отдельная минимальная средняя электрическая прочность. |
| Гарантийный срок хранения | [{'связующее': 'масляно-глифталевый лак', 'срок': '4 месяца'}, {'связующее': 'масляно-битумный лак', 'срок': '9 месяцев'}, {'связующее': 'каучуковое связующее', 'срок': '6 месяцев'}, {'связующее': 'кремнийорганический лак', 'срок': '12 месяцев'}] |
| Размеры роликов, рулонов и отрезков | Ролики микаленты: ширина 10; 15; 20; 23; 25; 30; 35 мм с отклонением ±1 мм, диаметр не более 110 мм. Таблица называет только «диаметр», не уточняя внутренний или внешний. Иные ширина/диаметр ролика допускаются по согласованию изготовителя и потребителя. Микалента в рулонах изготавливается по требованию потребителя; ширину и диаметр рулона согласуют отдельно. Длина каждого куска в ролике или рулоне — не менее 5 м. |
| Средняя масса 1 м², воздушная сушка, без летучих | 0,24 кг/м² (справочно) |
| Средняя масса 1 м², воздушная сушка, с летучими | 0,255 кг/м² (справочно) |
Другие толщины
Применение: Микалента ЛМЧ-ТБ 0,17 мм
Применение
Для ЛМЧ-ТБ по ГОСТ 4268-75 нормативный длительный режим определяется типом 55 по ГОСТ 25045-81: 130 °C. Более высокая температура требует самостоятельного подтверждения для выбранного исполнения и изоляционной системы; свойства минерала или связующего сами по себе такого режима не устанавливают. Нормативная средняя электрическая прочность для этой толщины, первый сорт: не менее 16 кВ/мм на цилиндрических электродах Ø6 мм. Рабочее напряжение и число слоёв определяются проектом оборудования.
Какой натяг ленты ЛМЧ-ТБ 0,17 мм нужно держать на станке при намотке якорной секции?
Усилие натяжения 18-26 Н на ленту шириной 20 мм при скорости намотки 0,4-0,6 м/с. Стеклоткань на наружной стороне держит натяг без вытяжки; кабельная бумага с внутренней стороны не рвётся при таком усилии. На холодном битумном связующем при температуре цеха +18-22 °C натяг не вызывает выдавливания связующего из-под витка. При снижении температуры цеха ниже +12 °C битум становится хрупким и при натяге 26 Н идут микротрещины по слюдяному слою — намотку при холодном цехе ведут с натягом 15-18 Н или подогревают рулон до +25 °C перед загрузкой на станок.
Документы: Микалента ЛМЧ-ТБ 0,17 мм
Вопросы и ответы
Заказать Микалента ЛМЧ-ТБ 0,17 мм
Толщина 0,17 мм идёт под тяговое трамвайное и троллейбусное обмоточное производство партиями 50-90 кг на складе ИзолитПром в Красноярске. Отгрузка от двух рулонов шириной 20-30 мм длиной 25-40 м; раскрой под штатную ширину намоточного станка заказчика выполняется за один-два рабочих дня.
Под рамочный график тяговых ремонтных депо согласовывается квартальная норма 100-200 кг с резервированием складского остатка под утверждённый перечень парков. Тара рулона — двухслойная плёночная обёртка с картонной обечайкой; маркировка с указанием толщины, цвета, даты изготовления, веса нетто. Паспорт качества и протокол испытаний партии в комплекте отгрузки.
Нормы: ГОСТ 4268-75, таблицы 1 и 3; тип 55 — по таблице 1 ГОСТ 25045-81. Электрическая прочность — средняя на цилиндрических электродах диаметром 6 мм. Сорт и исполнение согласуют при заказе; результаты испытаний партии подтверждаются документом качества.
