Обзор: Слюдопласт ИФГ-КП рулонный
750–850 °C
0,1–1,0 мм
Электроаппараты

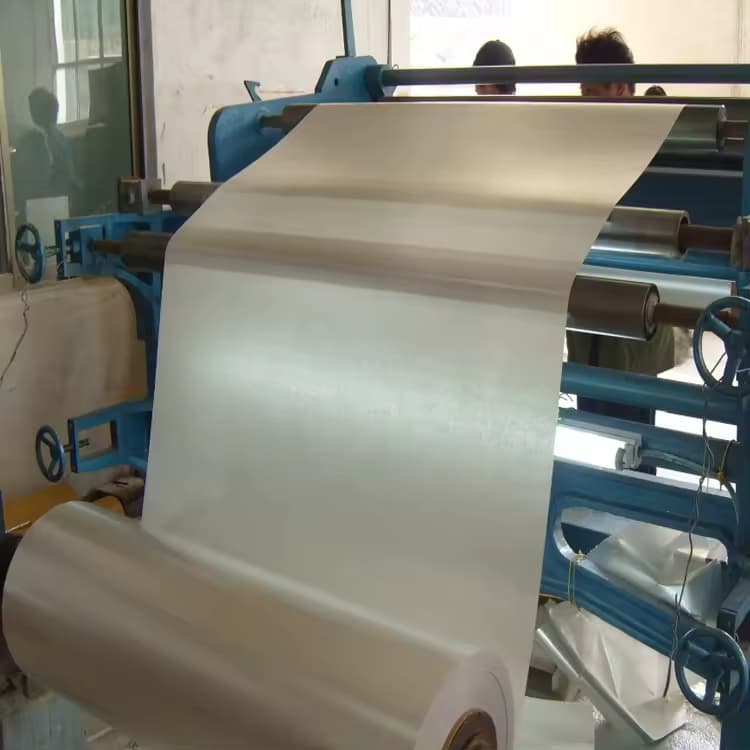

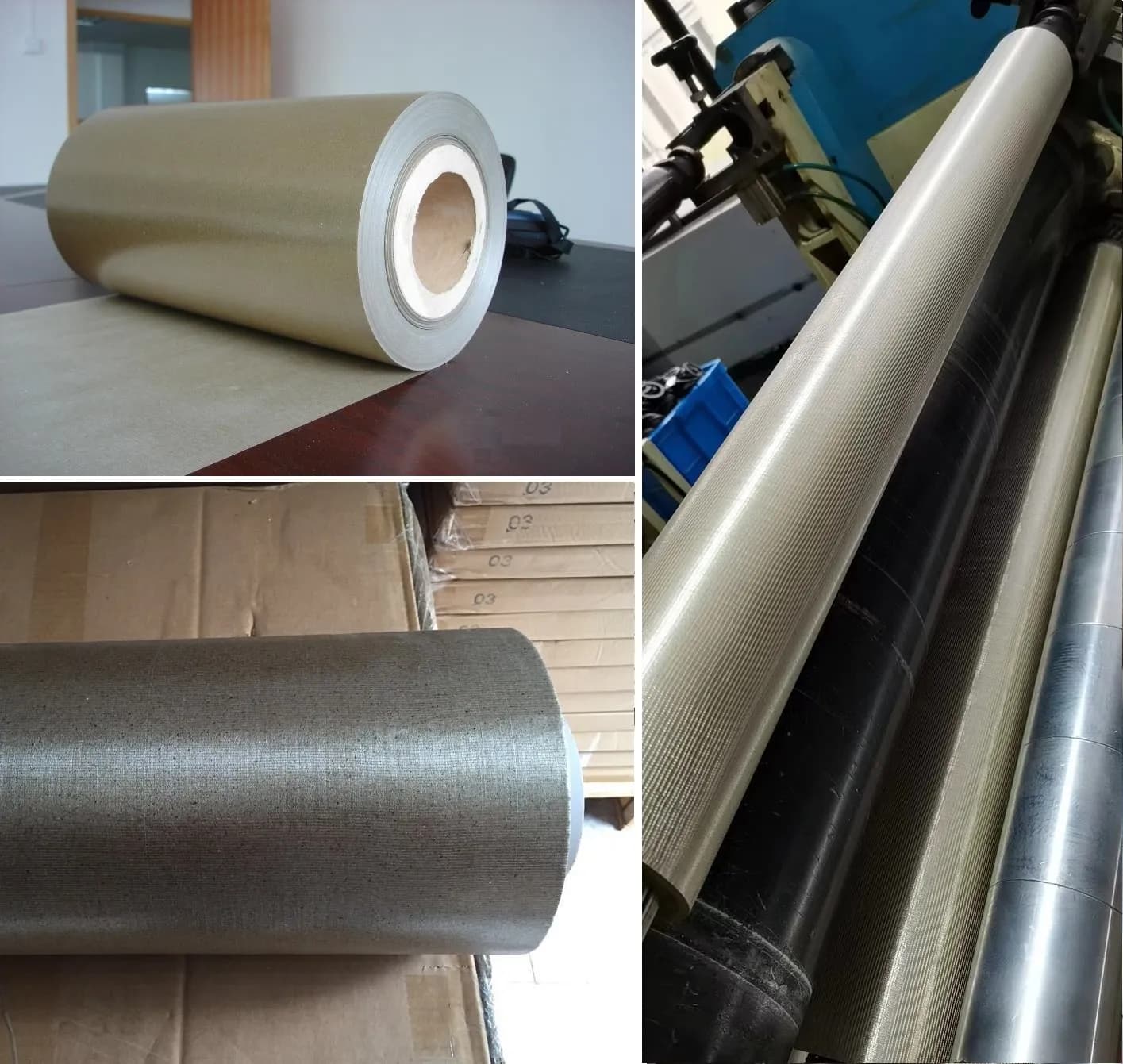

Слюдопласт ИФГ-КП рулонный — гибкий рулонный электроизоляционный материал, исторически связанный с применением в высоковольтных электрических аппаратах: распределительных устройствах, выключателях, разъединителях, трансформаторах напряжения. Состоит из слюдяной бумаги на основе флогопита, армированной стеклотканью с двух сторон. Поставляется в рулонах шириной 1000 мм длиной 20–50 м в девяти стандартных толщинах от 0,1 до 1,0 мм.
Что означает ИФГ-КП
ИФГ-КП — сохранённое название позиции в каталоге. Для выбранного исполнения используются флогопитовая слюдяная бумага и стеклоткань с двух сторон. Конструкция соответствует СР-Ф-С2 в ТУ на рулонный слюдопласт; именно её требования приведены ниже.
В этих ТУ нет отдельной расшифровки букв ИФГ-КП. При оформлении поставки материал идентифицируют по согласованной марке, толщине, ширине, конструкции подложек и документу качества.
Как устроен материал
Флогопитовая слюдопластовая бумага расположена между двумя стеклотканевыми сторонами и образует непрерывное полотно. Все слои рассматривают как единую конструкцию.
Численные показатели берут из применяемых технических условий и паспорта, не из описания соседней рулонной марки. Полную марку сохраняют без сокращений.
Характеристики: Слюдопласт ИФГ-КП рулонный
Технические характеристики
| Параметр | Требование к исполнению | Источник |
|---|---|---|
| Слюдяная основа | Флогопитовая слюдяная бумага | ТУ, табл. 1 |
| Армирование | Стеклоткань с двух сторон, конструкция С2 | ТУ, табл. 1 |
| Содержание слюды | Не менее 65 % | ТУ, табл. 2, п. 1:С2 |
| Содержание стеклоткани | 15–25 % | ТУ, табл. 2, п. 2:группаА |
| Связующее | Огнеупорное связующее на полимерной основе | ТУ, п. 1.1 |
| Содержание связующего | Не более 10 % | ТУ, табл. 2, п. 5:группаА |
| Содержание летучих веществ | Не более 2,0 % | ТУ, табл. 2, п. 9:группаА |
| Удельное объёмное сопротивление при 100 °C | Не менее 1,0×10¹⁰ Ом·м | ТУ, табл. 2, п. 8:группаА |
| Термическая потеря массы при 500 °C | Не более 1,0 % | ТУ, табл. 2, п. 11:группаА |
| Термическая потеря массы при 700 °C | Не более 2,0 % | ТУ, табл. 2, п. 11:группаА |
| Стандартная ширина рулона | 1000±5 мм | ТУ, п. 1.3 |
| Длина рулона по ТУ | Стандартная 25 м; 20, 50 или 100 м — по согласованию | ТУ, п. 1.3 |
| Огнестойкость кабельной системы | 90 мин при 750–850 °C; относится к испытанию конструкции с материалом, не к длительному режиму отдельного рулона | ТУ, табл. 1, примечание; табл. 2, п. 10; п. 6.3 |
| Длительная рабочая температура | Численное значение для С2 в ТУ не задано; согласуется для изоляционной системы оборудования | ТУ, примечание к табл. 1 |
| Условия хранения | В упаковке,5–35 °C, относительная влажность не более 80 %, без прямого солнца и нагревательных приборов | ТУ, п. 7.5 |
| Гарантийный срок хранения | 6 месяцев с даты изготовления; после срока — повторная проверка материала | ТУ, пп. 8.2–8.3 |
| Втулка рулона | Внутренний диаметр не менее 76 мм | ТУ, п. 7.1 |
| Толщины стандартного исполнения С2 | 0,15;0,20;0,25;0,30;0,40;0,50;0,60;0,70;0,80 мм | ТУ, табл. 1 |
| Дополнительные толщины в этой категории | 0,1 и 1,0 мм — по согласованию; прочие карточки сохраняют свой номинальный размер | ТУ, п. 1.5 |
| Пробивное напряжение | 0,20 мм:≥2,0 кВ;0,30 мм:≥2,2 кВ. Значения для других толщин не выводятся интерполяцией | ТУ, табл. 2, п. 6 |
| Прочность на разрыв | Тонкие:≥120 Н; от 0,20 мм:≥150 Н; от 0,30 мм:≥180 Н на полосу 15 мм | ТУ, табл. 2, п. 7 |
Актуальная номенклатура для электроаппаратостроения
В современном ассортименте рулонного слюдопласта по нашему по техническим условиям для электроаппаратных задач представлены марки с нормированным классом нагревостойкости — это технологически более продвинутый уровень по сравнению с историческим ИФГ-КП:
- СР-Ф-СPI — класс 220 (длительно до 220 °C), для трансформаторов напряжения и тяговых двигателей
- СР-Ф-П1 — класс F (155 °C), для распределительных устройств класса нагревостойкости F
- СР-Ф-С2 — универсальная огнестойкая марка с расширенным диапазоном толщин 0,15–0,80 мм для барьерной изоляции и шинопроводов 6–10 кВ
Для критичных применений (трансформаторы напряжения 35–110 кВ, тяговые двигатели) рекомендуется выбирать из актуальной номенклатуры по нормированному классу нагревостойкости — это даёт юридически защищённое подтверждение допустимой длительной температуры работы.
Применение: Слюдопласт ИФГ-КП рулонный
Применение в электроаппаратостроении
Исторически ИФГ-КП применялся в задачах, где требовалось сочетание огнестойкости и долговременной электрической стабильности:
- Изоляция шинопроводов и токоведущих частей в распределительных устройствах 6–35 кВ — между секциями ячеек КРУ и КСО
- Барьерная изоляция в трансформаторах напряжения и тока — между обмотками первичной и вторичной стороны
- Внутренняя изоляция автоматических выключателей высокого напряжения — корпусные элементы и переходные изоляторы
- Корпусная изоляция реакторов и дугогасительных аппаратов в подстанционных зданиях
- Огнестойкая защита кабельных вводов в шкафы распределительных устройств класса Ф1.1, Ф5.1
Как марка связана с деталью
Позицию используют в электроаппаратной изоляции и длинных заготовках, когда полная марка ИФГ-КП указана документацией. Чертёж задаёт форму, но не заменяет выбор материала.
ИФГ-КП не объединяют с ИФГ-КАХФ по общему рулонному формату: назначение и свойства сверяют по своим ТУ. При повторной закупке сверяют прежний паспорт.
Ремонт
Сверяют функцию детали, прежнее обозначение и документы прошлой партии.
Повторная закупка
Сохраняют марку, норматив, размеры и параметры согласованной поставки.
Обработка
Раздельно задают исходный материал, контур, допуски, количество и операцию.
Документы: Слюдопласт ИФГ-КП рулонный
Заказ
Ориентировочная цена и количество рассчитываются в форме заказа. Точную стоимость, минимальную партию, наличие и срок отгрузки подтверждают в предложении. Документ качества содержит сведения о конкретной партии.
Звонок и техническая консультация: +7 (953) 585-20-07, 2852007@bk.ru. Для электроаппаратных применений — поможем сравнить ИФГ-КП с актуальными марками по техническим условиям и выбрать оптимальное соотношение цена / класс нагревостойкости.
Источник требований к этой группе исполнения
Показатели приняты по выбранным ТУ на рулонный слюдопласт: флогопитовая бумага, стеклоткань с двух сторон, конструкция СР-Ф-С2. Цифры огневого испытания относятся к кабельной системе, не к длительному режиму отдельного материала. Для каждого размера полная таблица находится в карточке толщины; для 0,3 мм допуск согласуют отдельно из-за пересечения диапазонов в исходном пункте ТУ.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Что проверить до расчёта
Подбор ведут от обозначения и документа к толщине, ширине, длине отреза, раскрою и способу монтажа. Неизвестные параметры оформляют вопросами.
Для расчёта передают ИФГ-КП по ТУ, размеры полотна, требуемую площадь, количество и условия эксплуатации. После этого рассчитывают лист, рулон или раскрой.
Основу, связующее, покрытия и форму поставки проверяют вместе. Размер выбирают внутри подтверждённой марки.
Конструкция, назначение и документ
Купить слюдопласт ИФГ-КП в Красноярске
Красноярский офис принимает заявки на слюдопласт рулонный ИФГ-КП по ТУ по спецификации, маркировке или чертежу.
Предложение фиксирует документ, конструкцию, размеры и количество; условия подтверждаются для выбранной позиции.
Вопросы про слюдопласт ИФГ-КП
Что направить в Красноярске?
Марку и документ, размеры или чертёж, количество и требования к обработке или монтажу.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · назначение и конструкция детали · толщина, формат и контур · количество и чертёж
Территория поставки: Красноярский край
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Если нужен самовывоз, уточните место и готовность заказа перед поездкой.
