Слюдопласт формовочный ЭЛМИКАФОРМ 325Т по ТУ в Красноярске

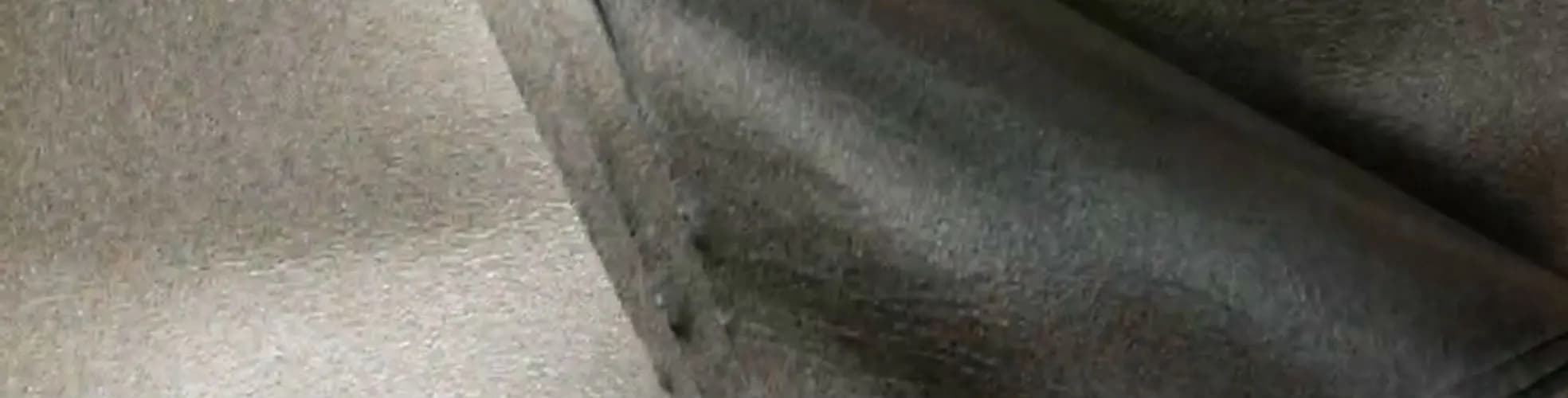

Слюдопласт ЭЛМИКАФОРМ 325 Т купить по ТУ производителя — высокотемпературный формовочный материал для горячего формования коллекторных манжет в системах изоляции класса нагревостойкости H (180 °C). От ЭЛМИКАФОРМ 323 Т (класса F) принципиально отличается типом связующего: кремнийорганический лак обеспечивает работу при 180 °C длительно и до 200 °C кратковременно. Стеклотканевая подложка даёт высокую механическую прочность готовой манжеты при центробежных и ударных нагрузках. Применяется в коллекторах возбудителей крупных турбогенераторов 100-1000 МВт, тяговых ТЭД магистральных локомотивов с форсированной нагрузкой, металлургических ДПТ горячих цехов. 6 толщин 0,25-0,50 мм, цена от 1 500 ₽/кг.

Уведомление о товарном знаке. Товарный знак «ЭЛМИКАФОРМ» принадлежит правообладателю. ООО «ИзолитПром» не является производителем продукции этой марки.

Технические характеристики ЭЛМИКАФОРМ 325 Т

Технические условия	ТУ производителя
Структура	Слюдопластовая бумага + стеклоткань + кремнийорганическое связующее
Потери массы при прокаливании	5-11 % (показатель содержания органики — у 325 Т ниже за счёт термостойкого силикона)
Содержание летучих	≤1 %
Электрическая прочность средняя	≥30 кВ/мм в исходном состоянии
В отдельных точках	≥25 кВ/мм
Удельное объёмное сопротивление (исходное)	≥1×10¹⁰ Ом·м
После 48 ч в 93 % RH	≥1×10⁸ Ом·м
Класс нагревостойкости	H (180 °C) по ГОСТ 8865-93
Кратковременная допустимая температура	До 200 °C (до 100 ч суммарно)
Температура формования	140-160 °C (выше, чем у 323 Т из-за термостойкого силикона)
Давление прессования	10-25 МПа
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	от 580 до 880 мм

6 толщин ЭЛМИКАФОРМ 325 Т для энергогенерации

Толщина	Расч. пробивное	Масса 1 м²	Применение
0,25 мм	≥7.5 кВ	0.62 кг	тонкие манжеты с малым радиусом для возбудителей малых турбогенераторов	К товару →
0,30 мм	≥9.0 кВ	0.75 кг	коллекторные манжеты возбудителей средних СГ и ТГ	К товару →
0,35 мм	≥10.5 кВ	0.87 кг	манжеты возбудителей крупных турбогенераторов 100-300 МВт	К товару →
0,40 мм	≥12.0 кВ	1.00 кг	манжеты возбудителей блоков 300-500 МВт	К товару →
0,45 мм	≥13.5 кВ	1.12 кг	усиленные манжеты возбудителей блоков 800-1000 МВт АЭС	К товару →
0,50 мм	≥15.0 кВ	1.25 кг	максимальная толщина для крупногабаритных манжет атомных блоков	К товару →

Чем 325 Т отличается от 323 Т — переход с класса F на H

В формовочной серии Элмики со стеклотканевой подложкой существуют две марки: 323 Т (класс F) и 325 Т (класс H). Первая цифра «5» у 325 — индикатор класса нагревостойкости (тогда как «3» в 323 — класс F). Геометрически и технологически материалы почти одинаковы, отличаются только типом связующего:

Параметр	323 Т (класс F)	325 Т (класс H)
Связующее	Полиэфирное	Кремнийорганическое
Длительная рабочая температура	155 °C	180 °C
Кратковременная допустимая	175 °C (несколько часов)	200 °C (до 100 ч)
Электрическая прочность средняя	≥30 кВ/мм	≥30 кВ/мм (одинакова)
Удельное объёмное сопротивление	≥1×10¹¹ Ом·м	≥1×10¹⁰ Ом·м (немного ниже из-за силикона)
Стоимость	Базовая	На 25-35 % выше

Переход с 323 Т на 325 Т имеет смысл только когда обмотка реально нагревается выше 155 °C — иначе доплата за кремнийорганическое связующее экономически не оправдана.

Применения 325 Т в возбудителях турбогенераторов

Возбудитель турбогенератора — машина постоянного тока, обеспечивающая ток возбуждения для основной обмотки генератора. Параметры возбудителей крупных энергоблоков:

• Турбогенераторы 100 МВт (типовая ТЭЦ): возбудитель 0,5-1 МВт, коллектор Ø 500 мм, окружная скорость 78 м/с
• Турбогенераторы 300 МВт (большая ТЭС): возбудитель 1-2 МВт, коллектор Ø 600 мм, окружная скорость 94 м/с
• Турбогенераторы 500 МВт (крупная ГРЭС): возбудитель 2-4 МВт, коллектор Ø 700-800 мм, окружная скорость 110-126 м/с
• Турбогенераторы 1000 МВт АЭС (например ТВВ-1000): возбудитель 4-6 МВт, коллектор Ø 800-1000 мм, окружная скорость 126-157 м/с

Во всех этих случаях возбудитель работает непрерывно десятилетиями. Расчётный ресурс изоляции коллектора — 30-40 лет. Длительная рабочая температура медной шинки коллектора при максимальной нагрузке — 150-175 °C. Кремнийорганическое связующее 325 Т выдерживает эти условия без деградации, тогда как полиэфирное связующее 323 Т со временем теряет свойства.

Толщина манжеты для возбудителей выбирается по диаметру коллектора и расчётному пробивному напряжению: для возбудителей блоков до 300 МВт — 0,30-0,40 мм, для 500-1000 МВт — 0,40-0,50 мм.

Применения 325 Т в энергетике и тяге

Возбудители турбогенераторов АЭС

Атомные блоки серии ВВЭР-1000 и аналогичные с турбогенераторами ТВВ-1000-2У3 — возбудители работают непрерывно весь топливный цикл (12-18 месяцев) без остановки. Манжеты из 325 Т толщиной 0,40-0,50 мм — стандарт.

Тяговые ТЭД магистральных электровозов с форсировкой

Электровозы ВЛ80, ВЛ85 при работе на затяжных подъёмах в режиме форсированной мощности — температура коллектора достигает 165-180 °C. Манжеты из 325 Т обеспечивают долговременный ресурс в этих условиях.

Главные приводы прокатных станов горячих цехов

Реверсивные клети горячей прокатки в среде с температурой воздуха до 60 °C плюс собственный нагрев обмотки. Манжеты 325 Т — обязательны для гарантии ресурса в десятки лет.

Возбудители гидрогенераторов

Гидрогенераторы крупных ГЭС работают круглосуточно. Возбудительные ДПТ обеспечивают ток возбуждения. 325 Т — для манжет с длительным ресурсом без капитальных ремонтов.

Размер листа и форматы поставки 325 Т

Стандартный складской формат — лист 580×880 мм. По ТУ допускается поставка в диапазоне 580-880 мм. При раскрое для манжет крупных возбудителей рекомендуется ориентация основы стеклоткани радиально к центру манжеты — это даёт оптимальное сопротивление центробежным напряжениям при работе на окружной скорости свыше 100 м/с.

Условное обозначение при заказе

Стандартная форма	Слюдопласт ЭЛМИКАФОРМ 325 Т 0,40 мм ТУ производителя
С указанием класса	ЭЛМИКАФОРМ 325 Т 0,40 мм класс H ТУ производителя

Частые вопросы о ЭЛМИКАФОРМ 325 Т

Можно ли применять 325 Т для возбудителей в АЭС?

Да, ЭЛМИКАФОРМ 325 Т — стандартный материал манжет коллекторов возбудителей турбогенераторов АЭС с типовыми блоками 1000 МВт. Поставка в АЭС требует расширенного пакета документации (паспорт качества формы 1, сертификат по ТУ, протоколы ПСИ). Уточняйте при оформлении заявки.

Чем 325 Т отличается от 325 ПМ — обе же класс H?

325 Т имеет стеклотканевую подложку, 325 ПМ — полиимидную плёнку. У 325 ПМ выше электрическая прочность (45 кВ/мм средняя vs 30 у 325 Т), но ниже механическая прочность. Для манжет крупных возбудителей с центробежной нагрузкой — 325 Т, для манжет специальных применений с критичной электр. прочностью — 325 ПМ.

Технология формования 325 Т?

Аналогична 323 Т, но температура формования 140-160 °C (на 10-20 °C выше для активации кремнийорганического связующего) и давление 10-25 МПа (на 20% выше). Время выдержки под давлением — 4-7 минут до отверждения связующего.

Минимальная партия и сроки поставки?

Минимум — 1 лист 580×880 мм. Складская позиция 0,30 мм — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Толщины 0,25, 0,35, 0,40, 0,45, 0,50 мм — поставка под заказ за 7-14 рабочих дней.

Какой пресс нужен для формования 325 Т?

Гидравлический пресс с регулируемым давлением до 25 МПа, термостойкая пресс-форма, термошкаф для предварительного прогрева до 160 °C. Для крупных манжет возбудителей блоков 1000 МВт — пресс усилием от 100 тс с обогреваемой формой.

Нормативные источники по ЭЛМИКАФОРМ 325 Т

• ТУ производителя — общие технические условия серии ЭЛМИКАФОРМ.
• Datasheet производителя — характеристики высокотемпературных формовочных слюдопластов.
• ГОСТ 8865-93 — определение класса H (180 °C).
• ГОСТ 26103-84 — общие технические условия слюдопластов.
• Грундулис А.О., Лифшиц Я.Е. «Возбудительные системы крупных электрических машин», Энергоатомиздат, 1989 — гл. 4 «Коллекторная изоляция возбудителей турбогенераторов».
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19.5 «Слюдоматериалы класса H».

Купить ЭЛМИКАФОРМ 325 Т для энергогенерации

6 толщин 0,25-0,50 мм. Цена от 1 500 ₽/кг. Для крупных партий в АЭС/ТЭС/ГЭС — отдельный договор с расширенным пакетом документации.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
