Слюдяная бумага БИФК 0,09 мм в Красноярске: для электроремонтных предприятий

Слюдяная бумага БИФК 0,09 мм по ТУ 3491-048-00281915-94 — промежуточная толщина флогопитовой бумаги с пропиткой кремнийорганическим лаком. Поставка в рулонах шириной 900±10 мм с паспортом качества. Класс нагревостойкости H по ГОСТ 8865-93 — длительная работа при 180 °C.

Промежуточная толщина в марке БИФК — для слюдопластов крупных тяговых машин с увеличенной разрывной нагрузкой.

Технические характеристики

Толщина	0,09 мм (предельные отклонения по ТУ 3491-048-00281915-94)

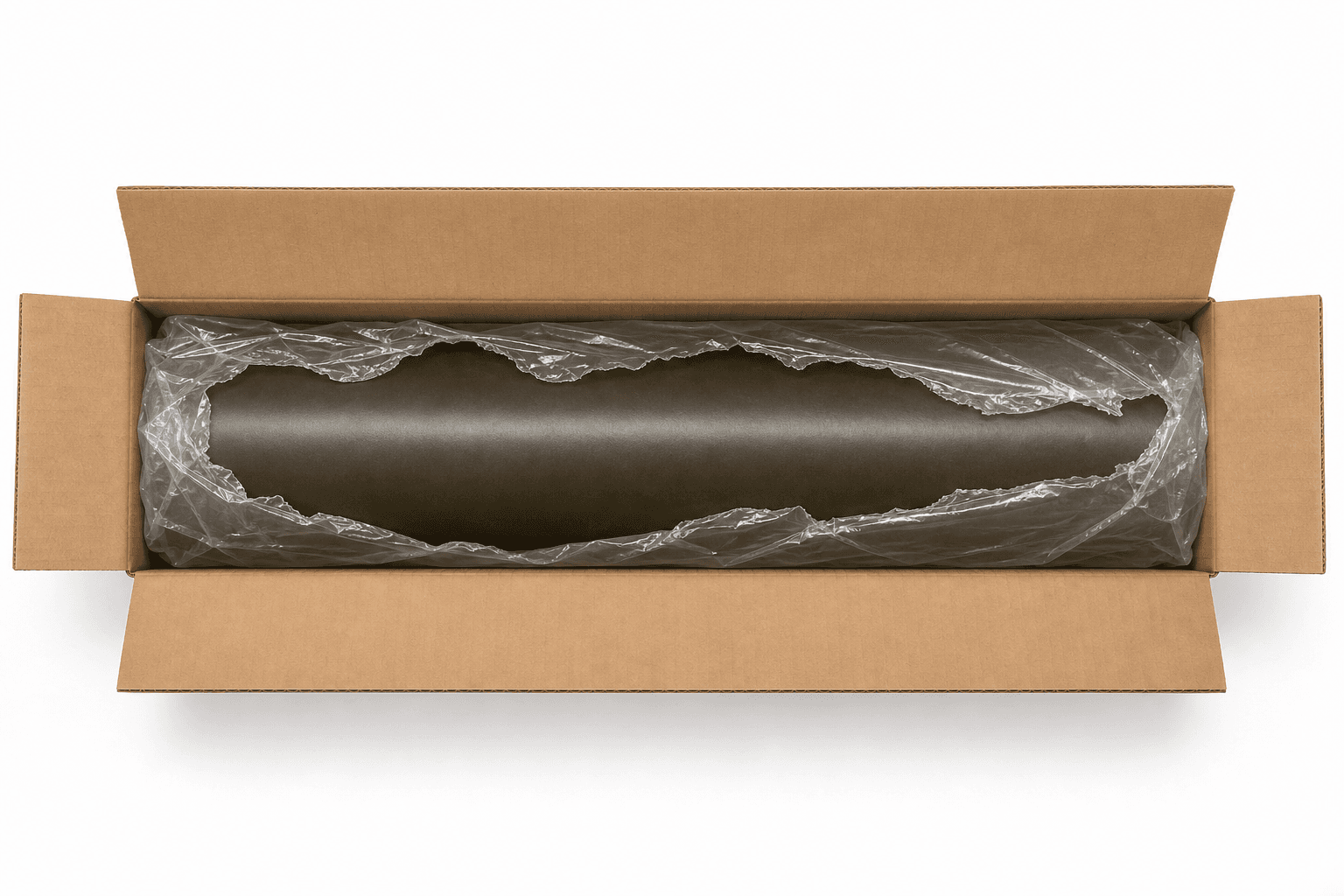

Форма выпуска	Рулоны шириной 900±10 мм · гильза 75±5 мм. Длина в рулоне согласовывается под заказ.
Слюда	Флогопит, рекомпозированная по ГОСТ 26858-86 (тип 4)
Связующее	Кремнийорганический лак (К — кремнийорганика)
Содержание слюды	85–98 %
Содержание связующего	2–12 %
Содержание летучих	≤3,0 %
Электрическая прочность	≥15 кВ/мм — выше БИФЭ и БИЖФА
Класс нагревостойкости	H · длительно 180 °C (ГОСТ 8865-93)

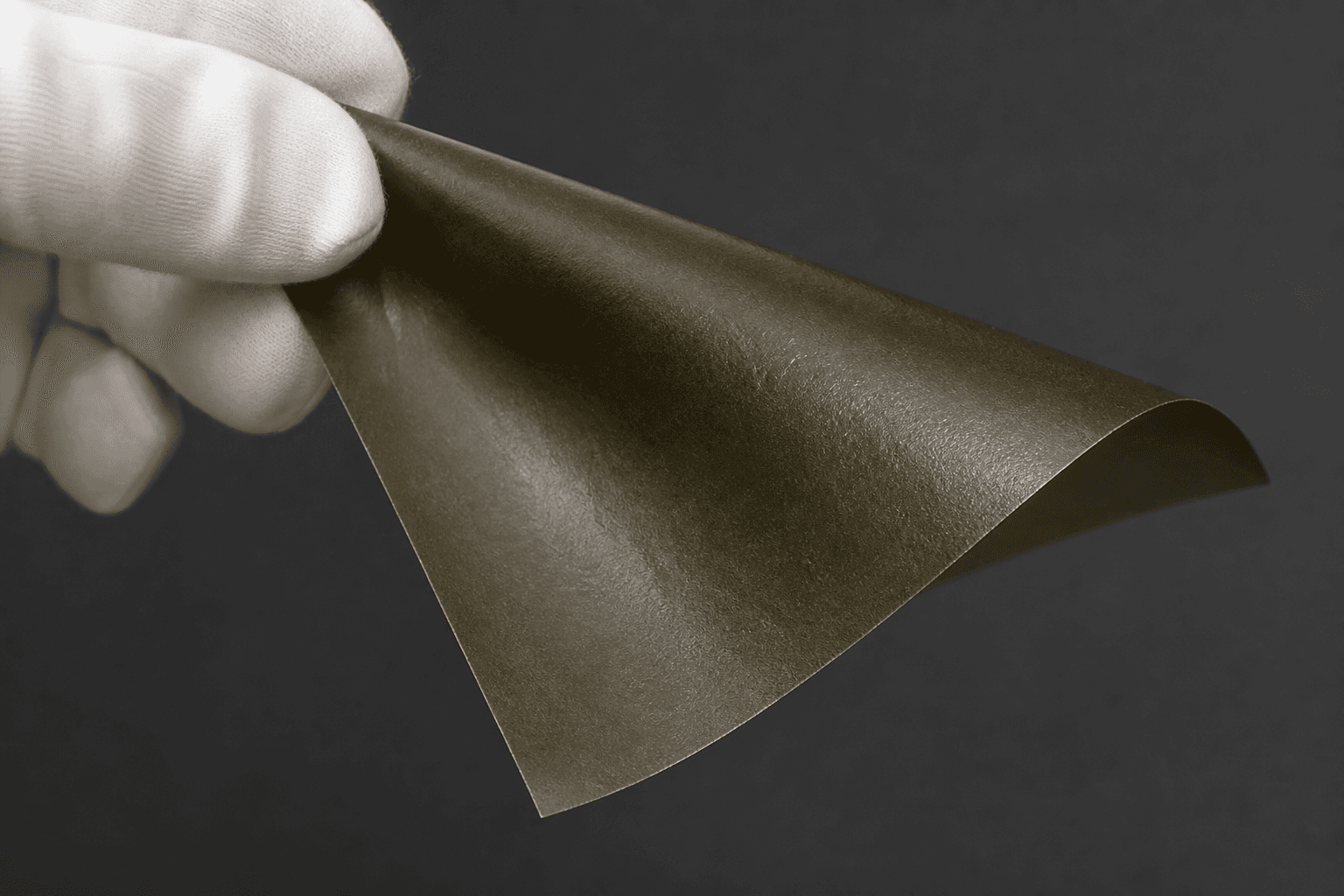

Цвет	Тёмно-зелёный с прозрачной матовой плёнкой связующего

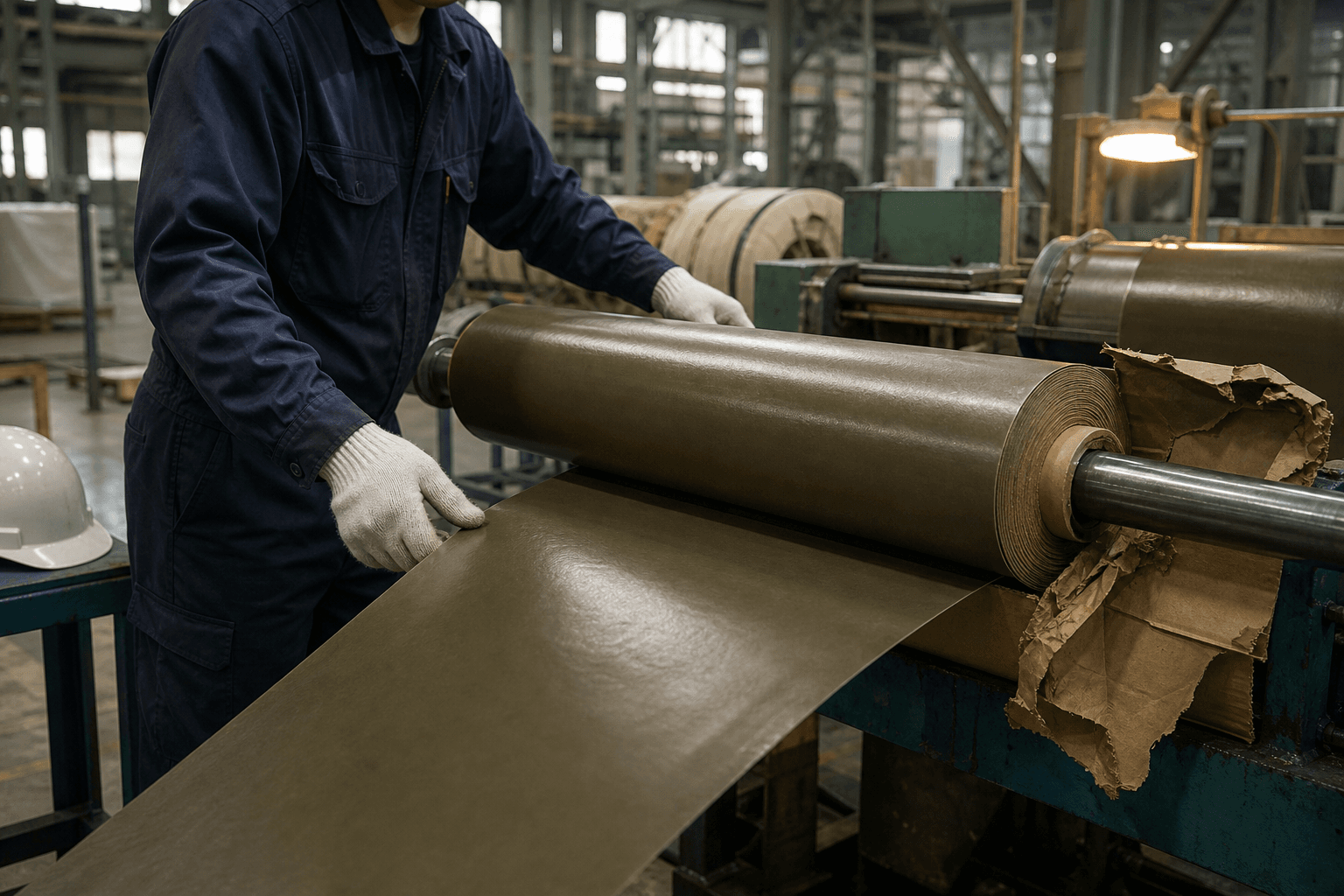

Применение БИФК 0,09 мм

Размер по толщине 0,09 мм в марке БИФК — это обмоточная и пазовая изоляция крупных тяговых машин, где требуется повышенная разрывная нагрузка слюдяной бумаги при намотке широких лент 25–35 мм. Главные потребители — производители магистральных электровозов и электропоездов (двигатели мощностью 1200–2200 кВт), шахтных подъёмных машин с электроприводом постоянного тока, металлургических кранов с грузоподъёмностью 50–500 тонн.

На таких машинах слюдопласт работает при пиковых электромеханических нагрузках: широкие катушки требуют гибкости при намотке через лобовую часть, а удар тока при пуске даёт продольное усилие на изоляцию. Промежуточная толщина 0,09 мм даёт нужный баланс между плотностью укладки в паз и механической прочностью пакета — 0,08 уже маловата для широких лент, 0,10 уже теряет в гибкости при намотке через малые радиусы. Для подбора партии под конкретное обмоточное оборудование — +7 (953) 585-20-07.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Кремнийорганическое связующее даёт классу H по ГОСТ 8865-93 длительную работу при 180 °C. Полиэфирно-эпоксидный БИФЭ (155 °C класс F) на таких режимах не подходит — деградирует за 1–2 года эксплуатации. На крупных тяговых машинах температурный режим жёстче, чем на средних: продолжительные подъёмы тяжёлых составов в горах или работа подъёмника с длинным рейсом в шахте дают непрерывный нагрев обмотки до предельной температуры класса. БИФК держит ресурс 15–25 лет.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Это даёт пробивное напряжение пакета 35–45 кВ при толщине 1,8–2,0 мм. Совместимость БИФК 0,09 мм с пропиточными лаками класса H/C (КО-916, КО-921, КО-08, ПЭ-9153) подтверждается стандартной VPI-технологией: после пропитки и сушки при 150–160 °C в течение 8–12 часов получается монолитный пакет с содержанием связующего 22–28 % и пористостью < 5 %.

Сравнение толщин БИФК

Толщина	Применение
0,07 мм	Тонкие слюдопласты, крановые и нефтепогружные ЭМ	Подробнее
0,08 мм	Базовые пазовые слюдопласты тяговых двигателей 350–1200 кВт	Подробнее
0,09 мм	Слюдопласты крупных тяговых машин: магистральные электровозы, шахтные подъёмники	← вы здесь
0,10 мм	Толстые пазовые слюдопласты, судовые/военные ЭМ	Подробнее

Условное обозначение при заказе

• Бумага слюдяная БИФК 0,09 мм ТУ 3491-048-00281915-94
• Указать длину в погонных метрах в рулоне или массу в кг

Вопросы и ответы

Когда выбирать БИФК 0,09, а когда 0,08?

0,09 — когда лента широкая (25 мм и более), катушки крупные с радиусом изгиба 80–150 мм, машина работает в режиме длительного перегруза по току. 0,08 — стандартные пазы, средний типоразмер машины 350–1200 кВт, режим S3–S5. Если у вас сомнения — пришлите чертёж сечения паза и обмоточные данные на 2852007@bk.ru, подскажем.

Можно ли 0,09 заменить стопкой 0,07 + 0,02 стеклоткани?

Технологически — да, эквивалентная размер по толщине получится. Но эл. прочность и термостойкость пакета будут хуже: межслойная граница даёт пути для частичных разрядов, а стеклоткань работает только до 200 °C при кратковременном нагреве. На ответственных машинах магистральной серии замена не рекомендуется.

Какие импортные аналоги есть у БИФК 0,09?

Бельгийская Cogebi FIROX P phlogopite силиконовая 0,09 мм; китайская Pamica PMP-090 silicone bonded; немецкие KREMICA-серия с близкими параметрами. По эл. прочности и температурному классу БИФК 0,09 эквивалентна, по цене — на 20–30 % дешевле при сопоставимом ресурсе.

Подробнее о марке БИФК (характеристики кремнийорганического связующего, поведение при 180 °C длительно и при пожаре, импортные аналоги Cogebi FIROX P, отличия от БИФЭ и БИЖФА) — в описании категории.

Заказать БИФК 0,09 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка от 1 рулона. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
