Слюдяная бумага БИФЭ 0,08 мм в Красноярске: для электроремонтных предприятий

Слюдяная бумага БИФЭ 0,08 мм по ТУ 3491-047-00281915-94 — минимальная толщина флогопитовой бумаги с пропиткой полиэфирно-эпоксидным лаком. Поставка в рулонах шириной 900±10 мм с паспортом качества. Класс нагревостойкости F по ГОСТ 8865-93 — длительная работа при 155 °C.

Минимальная размер по толщине в марке БИФЭ — для тонких коллекторных слюдопластов двигателей постоянного тока 7,5–30 кВт.

Технические характеристики

Толщина	0,08 мм (предельные отклонения по ТУ 3491-047-00281915-94)

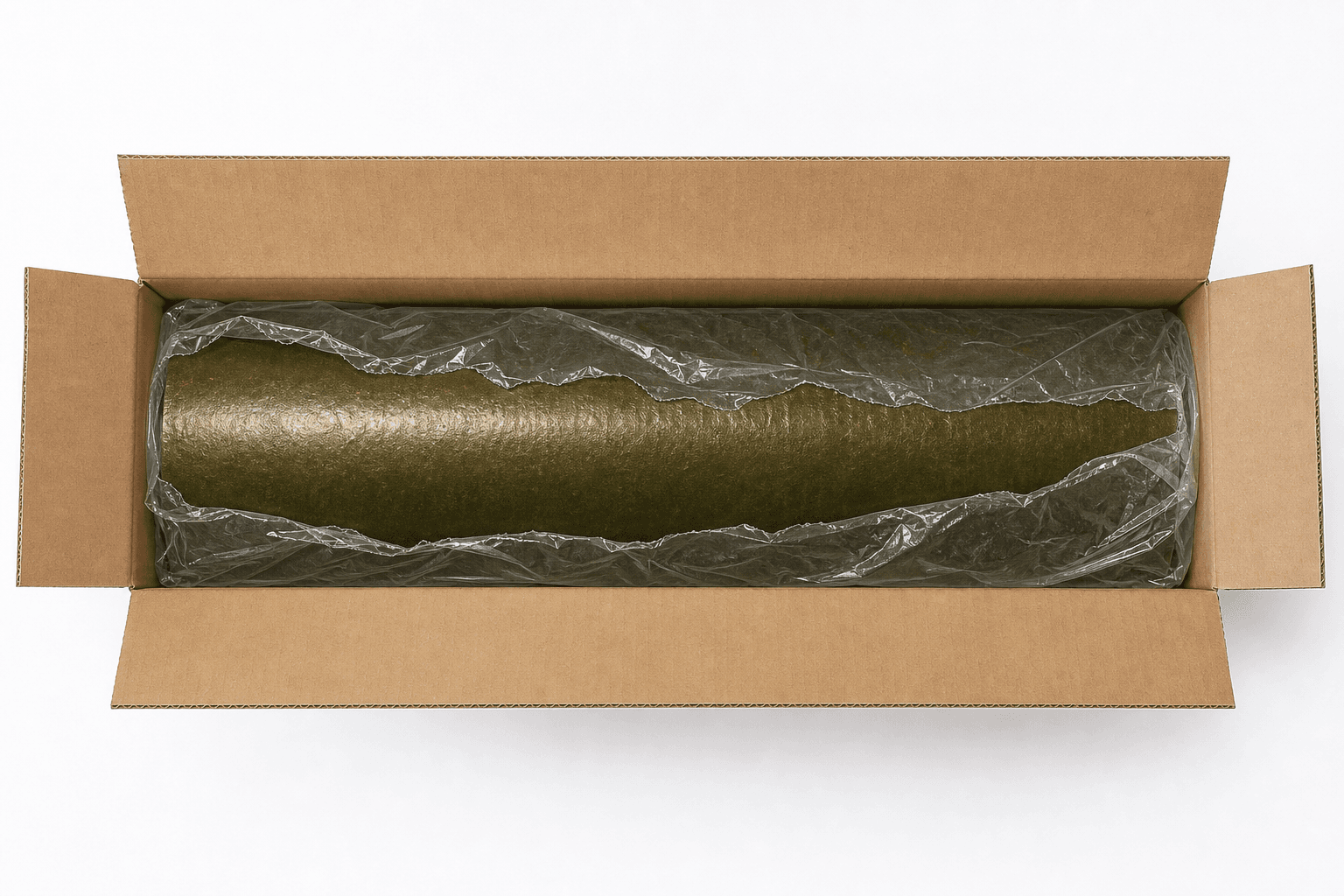

Форма выпуска	Рулоны шириной 900±10 мм · гильза согласовывается под заказ. Длина в рулоне — по запросу.
Слюда	Флогопит, рекомпозированная по ГОСТ 26858-86 (тип 4)
Связующее	Полиэфирно-эпоксидный лак (Э — полиэфир + эпоксид в одном лаке, не «просто эпоксидное»)
Содержание связующего	4,5–6,0 %
Содержание летучих	0,1–0,3 % (минимальное среди пропитанных)
Электрическая прочность	≥12 кВ/мм
Класс нагревостойкости	F · длительно 155 °C (ГОСТ 8865-93)
Совместимость	Эпоксидные пропиточные компаунды для VPI (стандартные эпоксидные компаунды класса F)

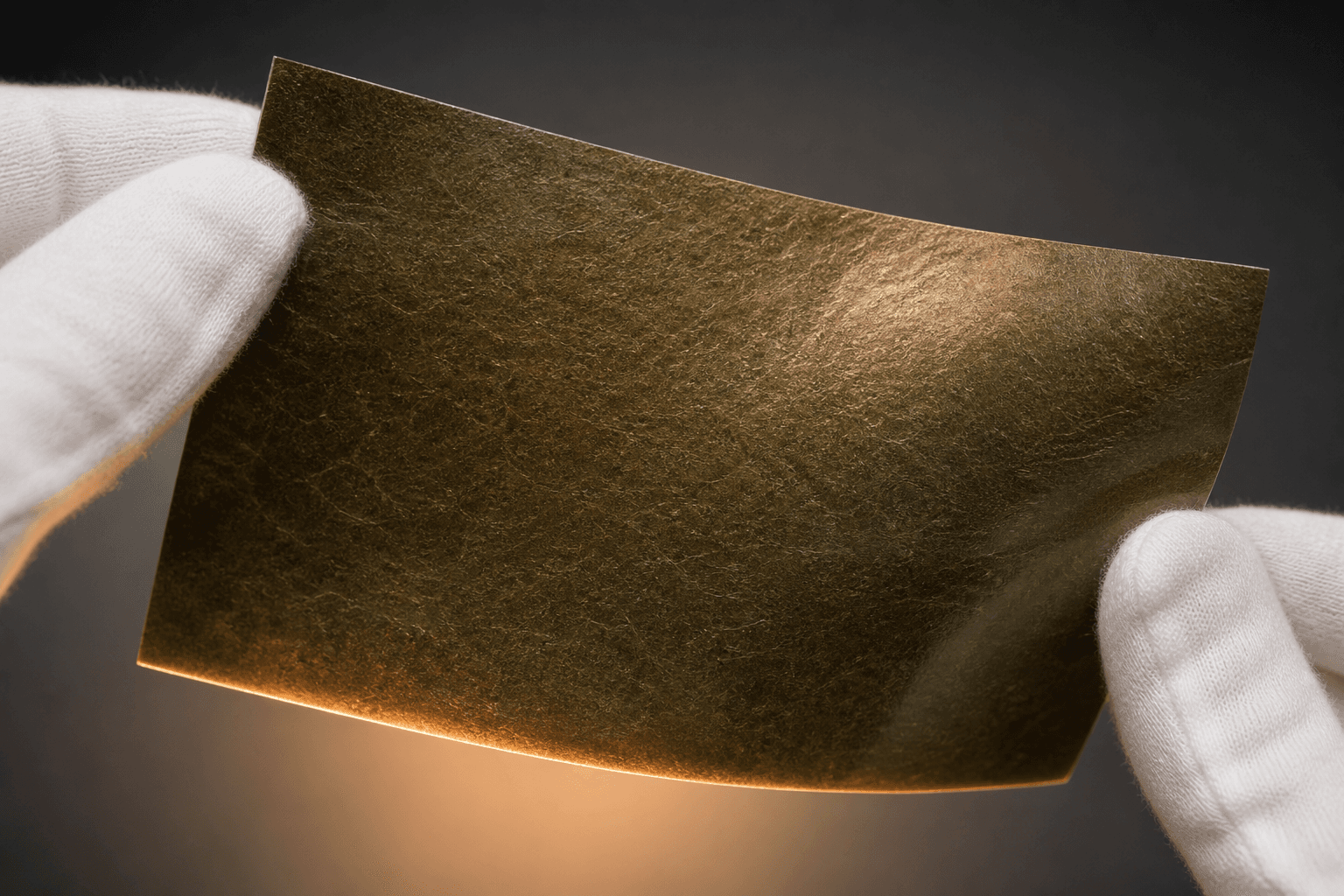

Цвет	Тёмно-зелёный с лёгким золотистым отблеском

Применение БИФЭ 0,08 мм

Главное назначение БИФЭ 0,08 мм — коллекторные слюдопласты тонкого исполнения: вставки между медными сегментами коллекторов электродвигателей и генераторов постоянного тока мощностью 7,5–30 кВт. Сюда попадают приводы металлорежущих станков (фрезерные, сверлильные общепромышленного применения), краново-погрузочная техника малой грузоподъёмности до 5 тонн, бытовой электроинструмент промышленного назначения (пневмоинструменты с электроприводом, перфораторы для строительной отрасли), приводы типографских машин и упаковочных линий.

Размер по толщине 0,08 мм — это вставка между сегментами коллектора шириной 5–8 мм при диаметре коллектора 60–120 мм. Класс нагревостойкости F (155 °C по ГОСТ 8865-93) даёт длительную работу при стандартных нагрузках S1–S2. Полиэфирно-эпоксидное связующее (4,5–6 %) высыхает после прессования в монолитный лист, который держит усилие сжатия при сборке коллектора без расслоения. Для подбора партии под конкретный коллектор — +7 (953) 585-20-07.

Связующее в БИФЭ 0,08 — это именно полиэфирно-эпоксидная смесь, не отдельно эпоксидная смола. Полиэфирная составляющая даёт начальную смачиваемость и текучесть при горячем прессовании 130–150 °C, эпоксидная — конечную механическую прочность и стойкость к маслу. Минимальное содержание летучих (0,1–0,3 %) исключает образование пузырей под прессом — это критично для тонкой 0,08, где вспучивание видно невооружённым глазом и приводит к браку партии коллекторных вставок.

Поставка из Красноярска ведётся со склада на ул. Затонской 32/1; отгрузка в день оплаты, доставка по краю 0–1 рабочих дней.

Совместимость БИФЭ 0,08 мм с пропиточными компаундами для VPI-технологии (Vacuum Pressure Impregnation) подтверждена практикой: пакет сегментов после пропитки стандартным эпоксидным компаундом класса F при 60–80 °C с последующей термообработкой 130 °C, 8 часов даёт монолитную коллекторную сборку с пробивным напряжением сегмент-сегмент > 4 кВ.

Сравнение толщин БИФЭ

Толщина	Применение
0,08 мм	Тонкие коллекторные слюдопласты, ЭМ ПТ 7,5–30 кВт	← вы здесь
0,09 мм	Базовые коллекторные слюдопласты, ЭМ ПТ 30–75 кВт	Подробнее
0,10 мм	Стандартные коллекторные слюдопласты, ЭМ ПТ 75–160 кВт	Подробнее
0,11 мм	Толстые коллекторные слюдопласты, генераторы ПТ 100–200 кВт	Подробнее

Условное обозначение при заказе

• Бумага слюдяная БИФЭ 0,08 мм ТУ 3491-047-00281915-94
• Указать длину в погонных метрах в рулоне или массу в кг

Вопросы и ответы

Чем БИФЭ 0,08 отличается от БИФК 0,08?

Связующим и температурным классом. БИФК — кремнийорганика, класс H, 180 °C длительно. БИФЭ — полиэфирно-эпоксидная пропитка, класс F, 155 °C длительно. БИФЭ дешевле, лучше совместима с эпоксидными VPI-компаундами, но не годится для машин с длительной рабочей температурой выше 155 °C. БИФК идёт в тяговые двигатели, БИФЭ — в коллекторы общепромышленных машин постоянного тока.

Можно ли БИФЭ 0,08 использовать для пазовой изоляции, а не только для коллектора?

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Технически — да, класс F допускает пазовую изоляцию ЭМ переменного тока 6–10 кВ. Но на практике для пазовой изоляции чаще берут гибкие слюдопласты ГИП класса F или микаленты ЛСЭП-934. Пазовая изоляция требует гибкости при намотке через лобовую часть, а БИФЭ оптимизирована под жёсткое прессование между медными сегментами — гибкости меньше, чем у непропитанной бумаги или класс F-микалент.

Какой импортный аналог?

Cogebi (Бельгия) поставляет аналог под марками RELANEX (мусковит + эпоксид, класс F) и COGEFLEX P phlogopite epoxy. Von Roll Mica Mat 77877 — флогопит-эпоксидная бумага класса F. По эл. прочности и температурному классу БИФЭ 0,08 эквивалентна, по цене — на 25–35 % дешевле при сопоставимых параметрах.

Подробнее о марке БИФЭ (параметры полиэфирно-эпоксидного связующего, поведение при 155 °C, импортные аналоги Cogebi RELANEX и Von Roll Mica Mat, отличия от БИФК и БИЖФА) — в описании категории.

Заказать БИФЭ 0,08 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка от 1 рулона. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
