Миканит гибкий ГФК 0,2 мм ТУ — снабжение электроремонтных предприятий в Красноярске

Миканит гибкий ГФК марки ГФК толщиной 0,2 мм — диэлектрический продукт по ТУ 273314-011-32394549-2018. ГФК — топовая марка гибкого миканита.

Ключевые особенности ГФК

• Стандартная тонкая толщина 0,20 мм — самая массовая позиция для обмотки спиралей электропечей и индукционных нагревателей.

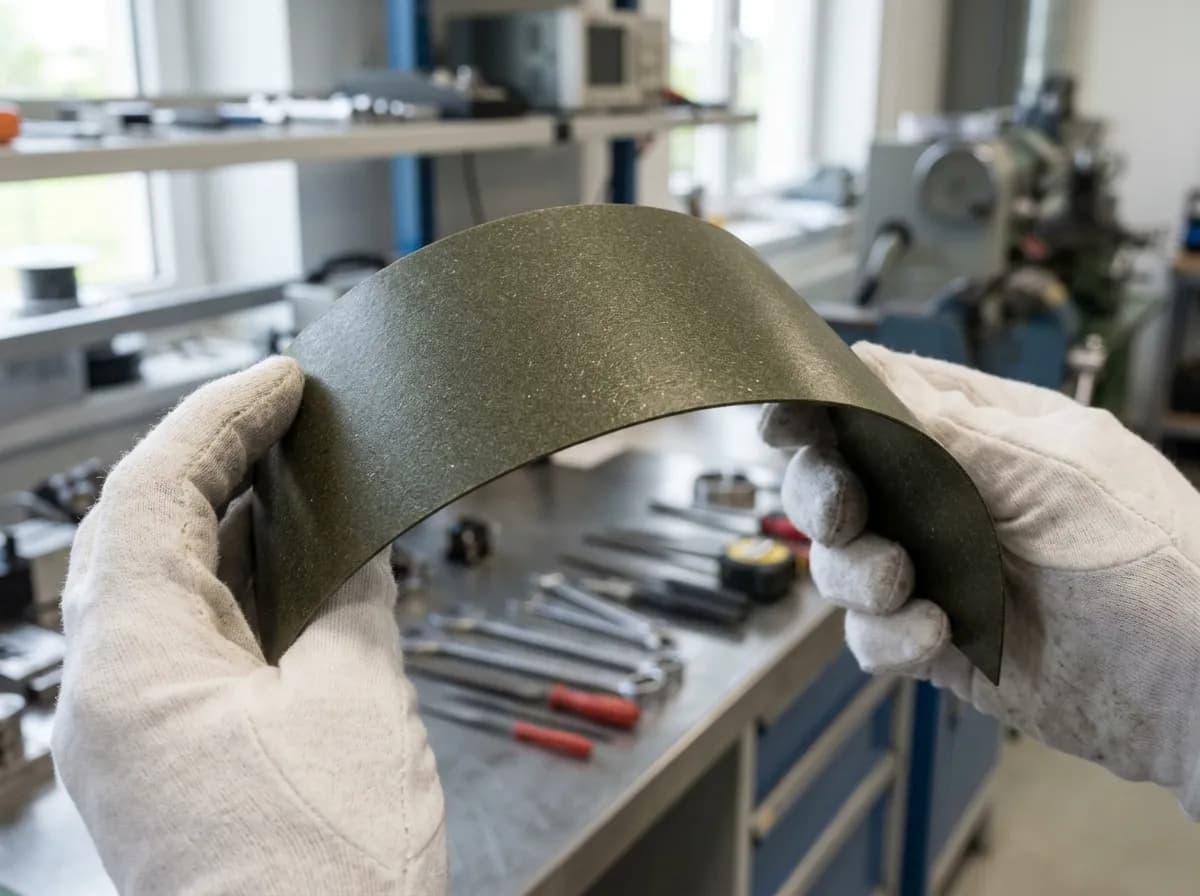

• Лист гнётся в холодном состоянии на радиус от 12 мм без расслоения слюдяных чешуек, после первого нагрева керамизуется в жёсткую оболочку.
• Производство по ТУ 273314-011-32394549-2018, выпускается формат 500×600 мм, поставка пачками по 25 или 50 листов.

Применение ГФК толщиной 0,2 мм

Основное применение ГФК 0,20 мм — изоляция нагревательных элементов в муфельных и камерных печах, обмотка нихромовых и фехралевых спиралей в трубчатых нагревателях бытового и промышленного назначения, межвитковая изоляция в нагревательных патронах для пресс-форм. Размер по толщине выбрана как оптимум между электропрочностью (3,8-4,2 кВ) и допустимой плотностью теплового потока через стенку оболочки.

Толщина 0,2 мм рекомендована под пазовая изоляция двигателей малой мощности.

Особенности марки ГФК

ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно вследствие этого ГФК эксплуатируют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.

Технологические особенности ГФК

Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.

История марки ГФК

ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции ТУ 273314-011 стандартизован для общепромышленного применения.

Два режима работы ГФК

ГФК работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

Промышленный профиль края — алюминиевая металлургия, гидрогенерация Енисея, ракетно-космическое машиностроение — формирует устойчивый спрос на электроизоляционные материалы.

Режим 1 — «холодный», до 180°C (класс H). Активны и связующее, и слюда. Продукт сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥21 кВ/мм в исходном состоянии. Применимо: электрические машины ≤180°C, пазовая изоляция, прокладочные шайбы.

Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, кремнийорганическое связующее ГФК НЕ сгорает полностью, а переходит в керамическое состояние — аморфный диоксид кремния на поверхности слюды. Это единственная марка гибкого миканита, где связующее сохраняется в трансформированной форме.

Марка	ГФК
Нормативный документ	ТУ 273314-011-32394549-2018
Номинальная толщина	0,2 мм
Номинальный размер листа	600×1000 мм или 1000×1200 мм (500×600 — по спецзаказу)
Слюдяная основа	флогопит
Содержание слюды, %, не менее	90
Связующее	кремнийорганическое связующее
Обклейка	без обклейки
Плотность, г/см³	1,7–2,1
Класс нагревостойкости по связующему	H (180°C)
Температура выгорания связующего	300–400°C
Рабочая температура миканита, длительно	до 750°C
Рабочая температура миканита, кратковременно	до 1100°C
Электрическая прочность в исходном состоянии (20°C), кВ/мм	≥23
Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм	≥15
Электрическая прочность после выдержки 1 ч при 600°C, кВ/мм	≥11
Водопоглощение 24 ч / 23°C, %, не более	0.3
Потеря массы при 500°C, %, не более	1.5
Потеря массы при 700°C, %, не более	2.0
Удельное объёмное сопротивление в исходном состоянии, Ом·см	≥1·10¹³
Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см	≥1·10¹¹
Гибкость	в холодном состоянии по ГОСТ 6433.1

Частые вопросы по ГФК

Какой ресурс изоляции из ГФК 0,20 мм при рабочей температуре 600°C?

Деградация связующего после керамизации идёт медленно — ключевой фактор отказа это термоудары и механические воздействия, а не старение материала. При непрерывной эксплуатации на 600°C паспортный ресурс не менее 10 000 часов.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Можно ли использовать ГФК 0,20 мм вместо асбестового картона?

Да, во многих позициях — особенно в обмотке выводов нагревателей, прокладках под клеммы и распорных элементах. ГФК выгодно отличается отсутствием асбеста, стабильной геометрией и сертифицированной электропрочностью.

Совместим ли материал с фехралевыми спиралями высокой удельной мощности?

Да, фехрали Х23Ю5Т и Х27Ю5Т работают в паре с ГФК до 1100°C поверхности проволоки при условии что слюдяная изоляция расположена в зоне с температурой не выше 700°C. Прямой контакт раскалённой спирали с миканитом не допускается.

Как ведёт себя 0,20 мм при термоударе?

После полной керамизации связующего продукт переносит резкий нагрев со скоростью 50-80°C в минуту. Циклы холодный-горячий-холодный (от 20 до 600°C) — не менее 200 циклов до появления микротрещин на поверхности.

Заказ и доставка ГФК

ГФК 0,20 мм — складская позиция, доступна к отгрузке в день оплаты при заказе до 500 листов. Большие партии (от 1000 листов) изготавливаем за 7-10 рабочих дней с подбором партии под одинаковую электрическую прочность.

Доставка по России: до 70 кг — СДЭК, ПЭК и Boxberry, свыше — Деловые Линии и КИТ. Ремесленная. Самовывоз со склада Красноярск, ул. Цены приведены без НДС, при оптовых заказах действует прогрессивная скидка от 50 листов.
