Обзор: Лента слюдяная ЛСП-С-ТПл 0,08 мм
0,08 мм
По документам исполнения
200 °C
ПМ (полиимид)

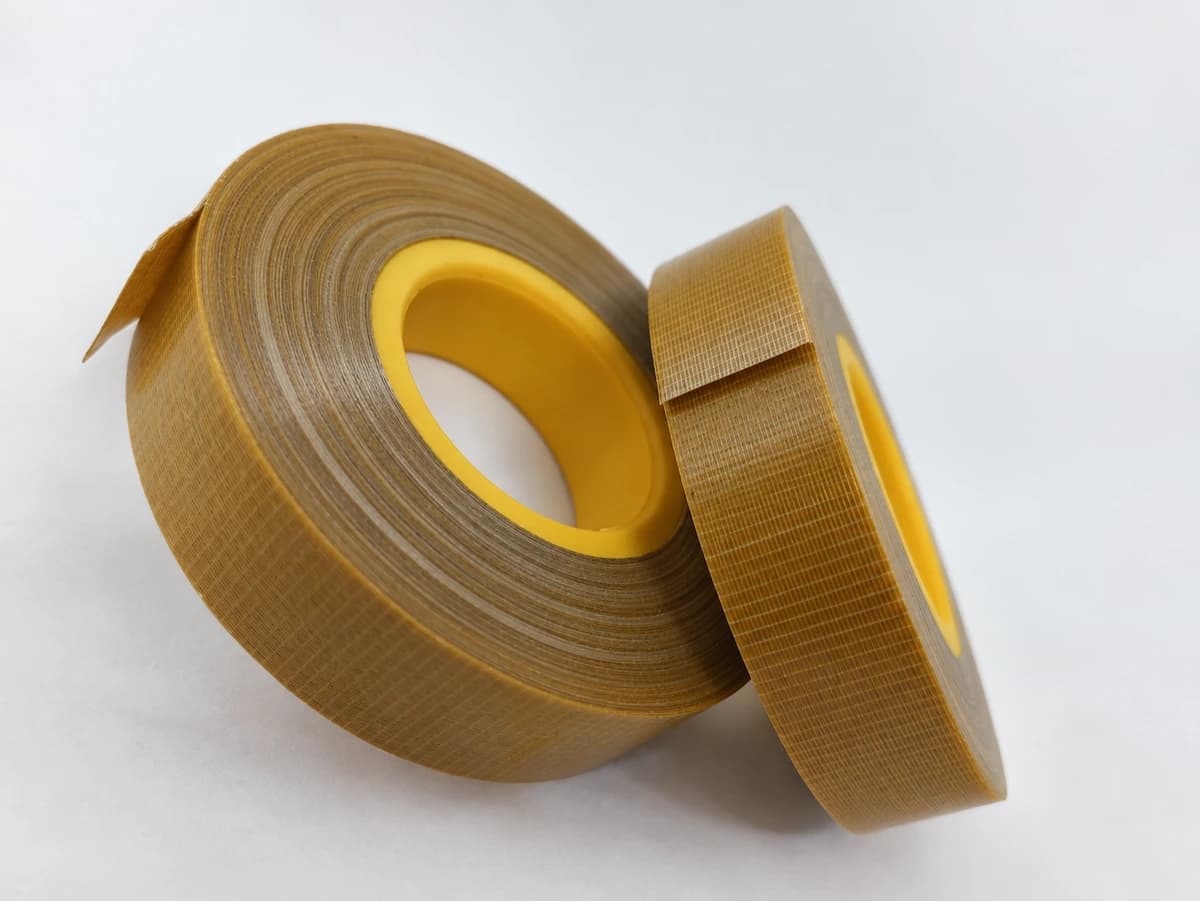

Лента ЛСп-С-ТПл толщиной 0,08 мм — электроизоляционный материал со слюдяной бумагой, стеклотканью с одной стороны и полиимидной плёнкой ПМ с другой. Изготовитель указывает нагревостойкость 200 °C и технологию вакуум-нагнетательной пропитки (VPI). Толщину выбирают по конструкции обмотки и требованиям к системе. Электрические и механические показатели, допуски и геометрию ролика сверяют по документам поставляемого исполнения.
Срок хранения, допустимые условия склада и порядок подготовки к намотке сверяйте с паспортом или инструкцией изготовителя. Проверьте упаковку, дату выпуска и состояние подложек. При переносе из холодного помещения не допускайте конденсации; время выдержки задаётся документацией на материал.
Характеристики: Лента слюдяная ЛСП-С-ТПл 0,08 мм
Технические характеристики ЛСп-С-ТПл 0,08 мм
| Толщина / допуск | 0,08 мм; допуск — по документации исполнения |
| Электрическая прочность | По документации и испытаниям конкретного исполнения |
| Расчётное пробивное 1 слоя | По документации и испытаниям конкретного исполнения |
| Удельная разрушающая нагрузка | По документации и испытаниям конкретного исполнения |
| Слюдяная бумага | Слюдяная бумага; разновидность слюды — по документам |
| Подложки | Стеклоткань с одной стороны, полиимидная плёнка ПМ с другой |
| Связующее | Массовая доля 15–25 %; точный состав — по документации |
| Массовая доля слюды | Не менее 35 % |
| Класс нагревостойкости | 200 °C по каталогу изготовителя |
| Криогенная эксплуатация | Применимость подтверждается отдельно |
| Гарантийный срок хранения | По паспорту или инструкции изготовителя |
Характеристики
| Подложка | стеклоткань + полиимидная плёнка ПМ |
|---|
Применение: Лента слюдяная ЛСП-С-ТПл 0,08 мм
Применение ЛСп-С-ТПл 0,08 мм
Проверьте габариты изоляции после намотки и пропитки. При ограниченном размере паза сравнивают не только толщину исходной ленты, но и всю конструкцию пакета, перекрытия и технологические допуски.
Для атомного оборудования и сред с ионизирующим излучением необходима проверка по требованиям конкретного проекта. Состав ленты не подтверждает радиационную стойкость, ресурс или допуск к конкретной машине. Перечень протоколов, условия испытаний и область их применимости согласуют до выбора материала.
Для криогенного применения проверяют поведение ленты и всей изоляции в заданной среде, после охлаждения и термоциклирования. Нижний предел эксплуатации не указан в опубликованной таблице изготовителя. Применимость при −196 °C и ниже должна подтверждаться отдельно; свойства одной полиимидной плёнки этого не доказывают.
При выборе толщины 0,08 мм учитывают размеры паза и проводника, радиус изгиба, допустимую толщину изоляции и схему перекрытия. Нормы электрической прочности и разрушающей нагрузки берут из документации конкретного исполнения. Рабочее напряжение, число слоёв и пригодность к выбранной машине подтверждают расчётом и испытаниями системы; их нельзя гарантировать по одной толщине ленты.
Сравнение: Лента слюдяная ЛСП-С-ТПл 0,08 мм
Сравнение толщин ЛСп-С-ТПл
| Толщина | Эл. прочность | Прочность Н/см | Доля слюды | |
|---|---|---|---|---|
| 0,08 мм | По документам исполнения | По документам исполнения | Не менее 35 % | ← вы здесь (тонкая витковая, НИОКР) |
| 0,09 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
| 0,10 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
| 0,11 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
| 0,13 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
| 0,15 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
| 0,17 мм | По документам исполнения | По документам исполнения | Не менее 35 % | Подробнее |
Для электрического расчёта нужны показатели выбранного исполнения, испытательное напряжение и требования к частичным разрядам. Расчёт по неподтверждённой прочности отдельного слоя не позволяет назначить рабочее напряжение машины. описании марки ЛСп-С-ТПл
Документы: Лента слюдяная ЛСП-С-ТПл 0,08 мм
Условное обозначение при заказе
В обозначении при заказе указывайте полную марку ЛСп-С-ТПл, толщину, ширину и требования к документации. Примеры ниже задают формат заказа; доступность размеров подтверждается для поставки.
- Стандартная ширина 25 мм:
Лента ЛСп-С-ТПл 0,08×25 ТУ предприятия - Узкая ширина 15 мм для микрокатушек:
Лента ЛСп-С-ТПл 0,08×15 ТУ предприятия - Для специальных условий: Лента ЛСп-С-ТПл 0,08×20; требования к подтверждающим документам согласуются по проекту.
- По чертежу:
Лента ЛСп-С-ТПл 0,08×20 ТУ предприятия по черт. № __
Требуемую ширину, допуск, диаметр ролика и втулки укажите при заказе. Нестандартные размеры, количество и сроки поставки согласуются отдельно. Метраж партии определяется её фактическими размерами и массой единицы площади.
Вопросы и ответы
Можно ли заменить 0,08 мм ЛСп-С-ТПл на 0,08 мм ЛСп-Н-ТПл — конструктивы же одинаковые?
Для ЛСп-Н-ТПл изготовитель указывает ПЭН-плёнку и 180 °C, для ЛСп-С-ТПл — полиимидную плёнку ПМ и 200 °C. Одинаковая толщина не подтверждает взаимозаменяемость. Замену согласовывают по нагревостойкости, технологии пропитки, электрическим и механическим требованиям ко всей системе. ЛСп-Н-ТПл
Подходит ли 0,08 мм ЛСп-С-ТПл для корпусной изоляции машины 6 кВ?
При изменении толщины заново согласуйте число проходов и перекрытие. Сокращение числа слоёв не считается допустимым только потому, что одна лента стала толще: проверяют однородность и электрические характеристики готовой изоляции. 0,13 мм в 4 слоя 0,11 мм в 5 слоёв
Можно ли вообще делать ленту тоньше 0,08 мм для опытных партий?
Опубликованный диапазон ЛСп-С-ТПл начинается с 0,08 мм. Если требуется меньшая толщина, передайте геометрию и требования системы для согласования отдельного исполнения; возможность изготовления и его характеристики подтверждают отдельно.
Сколько метров ленты в 1 кг при толщине 0,08 мм?
Метраж ленты 0,08 мм на килограмм рассчитывают по фактической поверхностной плотности и ширине: L = 1000 / (q × b), где q — г/м², b — ширина в метрах. Запросите данные партии; одной номинальной толщины для точного пересчёта недостаточно.
Как хранить и обращаться с лентой 0,08 мм перед намоткой?
На пробной намотке проверьте радиус изгиба, натяжение и состояние обеих подложек. Настройка должна обеспечивать укладку без складок, разрывов плёнки и расслоения; критерии принимают по технологической карте.
Подробнее о конструкции ЛСп-С-ТПл, отличиях полиимидной плёнки ПМ от ПЭТ и ПЭН, технологии VPI и требованиях к выбору системы — в описании марки. описании марки
Заказать ЛСп-С-ТПл 0,08 мм
Цена — 1400 ₽/кг с НДС, за 1 кг ленты в роликах. Минимальный заказ — 1 кг. Стандартные ширины 10, 15, 20, 23, 25, 30, 35 мм — со склада ИзолитПром в Красноярске и Москве за 1–2 рабочих дня после оплаты (для готового материала из наличия без дополнительных работ; срок до передачи ТК). Резка под нестандартную ширину 4–8 мм для микрокатушек или опытных образцов — за 7–14 рабочих дней. Скидка от 10 кг.
Свяжитесь с нами для расчёта количества и согласования ширины ролика под вашу оснастку. Укажите толщину, ширину, количество и требования к документам. Для радиационных и низкотемпературных условий заранее согласуйте необходимые подтверждения. Доставка по России: ПЭК, Деловые Линии, СДЭК. +7 (953) 585-20-07 2852007@bk.ru
