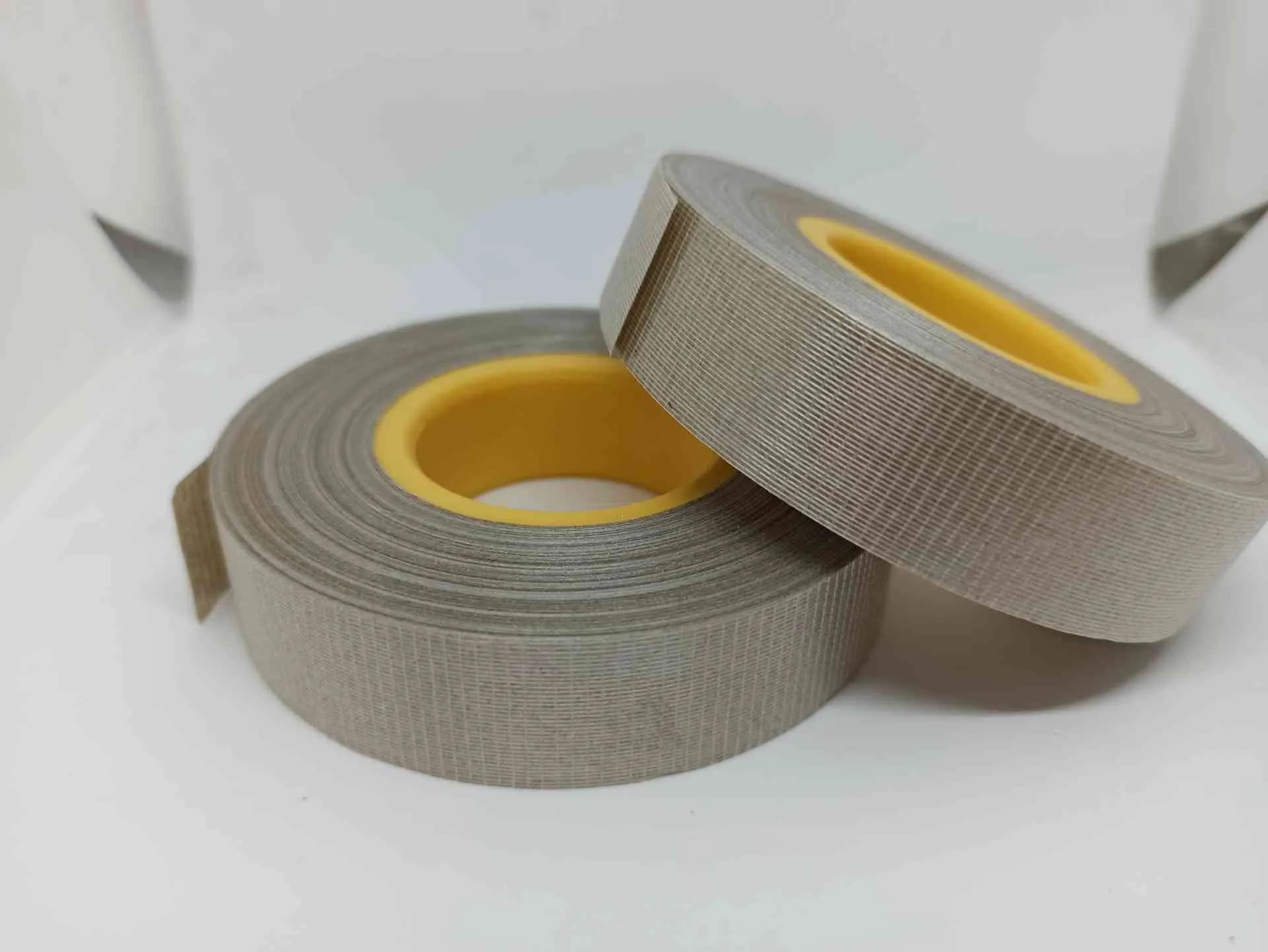

Лента слюдинитовая ЛСКН-135-ТПл 0,13 мм: для промышленных предприятий — доставка в Красноярске

Лента ЛСКН-135-ТПл толщиной 0,13 мм — нестандартная увеличенная толщина в серии ЛСКН-135, отгружается по согласованию с заказчиком сверх базовой 0,11 мм по ТУ предприятия. Это непропитанная слюдинитовая лента для технологии вакуумно-нагнетательной пропитки (VPI): мусковит + стеклоткань + ПЭТ-плёнка, связующее — лак на основе натурального каучука с ускорителем полимеризации эпоксидных составов. Класс нагревостойкости готовой системы изоляции (B, F или H) задаётся пропиточным составом, а не самой лентой.

Размер по толщине 0,13 мм выбирается там, где у конструктора обмотки проектируется «облегчённая» многослойная намотка: за счёт большей толщины слоя то же самое расчётное пробивное достигается при меньшем числе слоёв. На напряжении 10 кВ корпусная изоляция собирается из 10–12 слоёв 0,13 мм против 12–16 слоёв 0,11 мм — выигрыш по времени намотки на 20–25 %, выигрыш по технологичности укладки в паз.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

⚠️ Размер по толщине 0,13 мм — нестандартная. Базовая по ТУ предприятия — 0,11 ±0,02 мм. Поставка 0,13 мм возможна по предварительному согласованию: ширина ролика, содержание ускорителя полимеризации (0,2 / 0,3 / 0,4 % или без ускорителя), сроки изготовления. Минимальная партия и срок изготовления — выше, чем у стандартной 0,11 мм. Перед заказом убедитесь, что у конструктора обмотки рассчитан пакет именно под 0,13 мм — нельзя «механически» заменить 0,11 на 0,13 без пересмотра числа слоёв и геометрии паза.

Технические характеристики ЛСКН-135-ТПл 0,13 мм

Толщина	0,13 мм · нестандартная по согласованию (по ТУ — 0,11 ±0,02 мм)
Поверхностная плотность	135 ±18 г/м² — отсюда «135» в марке
Электрическая прочность, не менее	≥30 кВ/мм в исходном непропитанном состоянии
Расчётное пробивное одного слоя	≥3,9 кВ (без перекрытия, до пропитки)
Слюдяная бумага	Слюдинитовая на основе мусковита (K₂O·3Al₂O₃·6SiO₂·2H₂O); по запросу — слюдопластовая на мусковите тип 3 для тяги
Подложки	Стеклоткань (Т) с одной стороны + ПЭТ-плёнка (Пл) с другой
Связующее	Лак на основе натурального каучука с ускорителем полимеризации эпоксидных составов
Содержание ускорителя	0,2 / 0,3 / 0,4 % по выбору заказчика; возможна поставка без ускорителя
Массовая доля летучих, не более	0,5 %
Класс готовой системы	B (130 °C), F (155 °C) или H (180 °C) — определяется пропиточным составом
Гарантийный срок	6 месяцев со дня изготовления (по ГОСТ 26103-84)

Применение 0,13 мм в VPI-системах

Главная ниша 0,13 мм — корпусная изоляция стержневых обмоток высоковольтных машин 10–15 кВ с увеличенной толщиной слоя. Обоснование выбора: на 10 кВ типовой пакет корпусной изоляции собирается из 12–16 слоёв ЛСКН-135-ТПл 0,11 мм с полуперекрытием, что даёт суммарную толщину пакета 1,3–1,8 мм. Тот же пакет на 0,13 мм требует только 10–13 слоёв — меньше времени на лентоизолировочном станке, меньше «накопленных» неровностей при намотке, меньше риск дефектов укладки в углах паза. Это особенно ценно для серийного производства крупных асинхронных и синхронных двигателей металлургического и нефтегазового назначения, где время намотки одного стержня — часть критического пути производства.

Второе применение — тяговые электродвигатели магистральных электровозов и тепловозов с повышенными требованиями к толщине корпусной изоляции. В тяговом приводе на 6 кВ и выше с интенсивной вибрационной нагрузкой иногда оправдано увеличить толщину одного слоя для повышения механической стабильности изоляции в эксплуатации. На 0,13 мм слой слюдяного скелета толще, многослойная намотка получается более стабильной по геометрии — меньше риск «выползания» углов и образования полостей при тепловом расширении. Стандартное исполнение — на мусковите; для машин с предельной тепловой нагрузкой — на флогопите по отдельному запросу.

Третье применение — гидрогенераторы средней и большой мощности класса F: для машин 50–100 МВт, где геометрия пакета корпусной изоляции стержня подразумевает 1,8–2,5 мм по радиусу. Намотка тонкой 0,11 мм для такой толщины потребовала бы 17–23 слоя — на лентоизолировочных станках для длинных стержней (5–8 м) это означает существенно большее время цикла. Переход на 0,13 мм сокращает число слоёв до 14–19 при той же расчётной электрической прочности. Стандартный пропиточный состав — эпоксидно-ангидридный КП-303Н класса F, отверждение при 160–180 °C 12–16 часов в крупногабаритном VPI-котле.

Четвёртое — спецзаказы для НИОКР и нестандартных конструкций: ОКБ, проектирующие новые электрические машины для оборонной промышленности, атомной энергетики, специальных применений, заказывают нестандартные толщины для оптимизации конструкции под конкретное техническое задание. На стадии серийного выпуска чаще переходят на стандартную 0,11 мм — но в опытной партии и для машин малой серии 0,13 мм имеет своё обоснованное место.

Сравнение толщин ЛСКН-135-ТПл

Толщина	Эл. прочность	Расч. пробивное слоя	Статус по ТУ
0,10 мм	≥30 кВ/мм	≥3,0 кВ	Нестандартная — тонкая	Подробнее
0,11 мм	≥30 кВ/мм	≥3,3 кВ	Стандартная по ТУ	Подробнее
0,13 мм	≥30 кВ/мм	≥3,9 кВ	Нестандартная — толстая	← вы здесь

Электрическая прочность нормируется ТУ как ≥30 кВ/мм одинаково для всех толщин — это удельная характеристика в кВ на миллиметр толщины. Поверхностная плотность тоже постоянна (135 ±18 г/м²) и определяется массой слюдяной бумаги. Различие толщин — за счёт степени уплотнения слюдяного скелета и подложек. Расчётное пробивное одного слоя считается как электрическая прочность × размер по толщине и для 0,13 мм составляет ≥3,9 кВ против ≥3,3 кВ у 0,11 мм. Подробнее о выборе толщины — в описании марки.

Для Красноярского края материал актуален с учётом резко континентального климата с зимними температурами до −40 °C — слюдяная изоляция сохраняет геометрию листа и не становится хрупкой.

Условное обозначение при заказе

В обозначение при заказе входят: марка, нестандартная размер по толщине, ширина ролика, содержание ускорителя:

• Толщина 0,13 мм, ширина 25 мм, ускоритель 0,3 %: Лента ЛСКН-135-ТПл 0,13×25 / уск. 0,3 % (нест. толщина по соглас.)
• Толщина 0,13 мм, ширина 30 мм, без ускорителя: Лента ЛСКН-135-ТПл 0,13×30 / без ускорителя (нест. толщина)
• Толщина 0,13 мм, ширина 20 мм, по чертежу: Лента ЛСКН-135-ТПл 0,13×20 по черт. № __ (нест. толщина)

Стандартные ширины 15–35 мм. При заказе 0,13 мм обязательно указывайте: применимый пропиточный состав у заказчика (для выбора ускорителя), число слоёв в пакете корпусной изоляции (для согласования количества). Минимальная партия выше, чем для стандартной толщины — уточняйте у менеджера при оформлении заказа.

Вопросы и ответы

Что такое VPI и зачем нужна непропитанная лента?

VPI (Vacuum Pressure Impregnation, вакуумно-нагнетательная пропитка) — технология формирования корпусной изоляции на стороне завода-обмотчика. Получается монолитная изоляция без воздушных полостей. После намотки ленты на стержни обмотка собирается, проходит сушку, затем вакуумируется в герметичном котле (1–10 мбар) и заполняется пропиточным лаком под атмосферным давлением. Непропитанная лента ЛСКН — «полуфабрикат»: удерживает слюдяной скелет в нужной геометрии, а основной диэлектрик создаётся пропиточным лаком. После опрессовки под избыточным давлением 5–7 атм котёл греется до 160–180 °C на 12–16 часов, и пропиточный лак отверждается. Преимущество перед пропитанными resin-rich лентами — отсутствие частичных разрядов в эксплуатации и ресурс 25–30 лет в высоковольтных машинах.

Почему 0,13 мм имеет одинаковую электрическую прочность с 0,11 мм?

Потому что электрическая прочность — это удельная характеристика в кВ на миллиметр толщины, а не суммарное напряжение пробоя. Норма ≥30 кВ/мм означает: на каждый миллиметр толщины ленты лента в исходном непропитанном состоянии сохраняет работоспособность при не менее 30 кВ электрического поля. Что у 0,11 мм, что у 0,13 мм электрическое поле в материале одно и то же — поэтому удельная прочность одинаковая. А вот расчётное пробивное одного слоя — это уже произведение удельной прочности на толщину: для 0,11 мм оно ≥3,3 кВ, для 0,13 мм ≥3,9 кВ. На многослойной изоляции с полуперекрытием суммарное пробивное растёт пропорционально числу слоёв и толщине — отсюда практический выигрыш 0,13 мм при той же количестве слоёв.

Чем 0,13 мм отличается от стандартной 0,11 мм при выборе для корпусной изоляции 10 кВ?

На 10 кВ типовой пакет корпусной изоляции — 12–16 слоёв 0,11 мм с полуперекрытием. Минусы: лента толще, в типовом пазу на 0,13 мм укладывается на 1–2 витка обмоточного провода меньше, чем на 0,11 мм; нестандартная размер по толщине — выше минимальная партия и срок изготовления. Выигрыш — 20–25 % времени намотки и более «гладкая» геометрия пакета (меньше слоёв = меньше накопленных дефектов укладки). На 0,13 мм требуется только 10–13 слоёв для того же расчётного пробивного. Решение принимает конструктор обмотки исходя из приоритетов: 0,11 мм — стандарт серийного заводы, 0,13 мм — для оптимизации времени намотки на крупных машинах.

Чем ЛСКН-135-ТПл отличается от пропитанных ЛСК-110-ТПл?

ЛСКН-135-ТПл — непропитанная для VPI-технологии: связующее каучуковый лак, основной диэлектрик создаётся при пропитке у заказчика, класс системы B/F/H по выбору пропиточного состава. Это материалы для разных технологий обмоточного производства. ЛСК-110-ТПл — пропитанная resin-rich: эпоксидный компаунд уже внутри ленты, после намотки достаточно сушильной печи 160 °C, класс фиксированный B (130 °C). Если у вашего производства нет VPI-установки, выбирайте пропитанные ленты — ЛСК-110-ТПл, ЛСУ или Элмикатерм 524019.

Можно ли использовать ЛСКН-135-ТПл 0,13 мм без VPI-установки?

Технически возможно, но не рекомендуется. Без VPI готовая обмотка будет иметь рыхлую сухую изоляцию с воздушными полостями в межслоевых пространствах. Электрическая прочность окажется на 30–50 % ниже паспортной, разрушающая нагрузка снижена, ресурс короче. Большая размер по толщине 0,13 мм не компенсирует отсутствие пропитки — наоборот, на толстом слое объём воздушных полостей в пакете больше, и потери от частичных разрядов выше. Если VPI-установки нет — берите пропитанные resin-rich ленты класса B (ЛСК-110-ТПл) или класса F (ЛСУ, Элмикатерм 524019).

Применим ли 0,13 мм для класса H (180 °C) с длительным ресурсом?

На пределе термостойкости ПЭТ-плёнки в составе ленты. ПЭТ длительно работает до 130–155 °C; при 180 °C плёнка постепенно теряет эластичность и барьерные параметры за тысячи часов работы. Для устойчивого класса H с длительным ресурсом — переходите на ЛСКН-160-ТТ с двумя слоями стеклоткани (без плёнки) или на ленту с полиимидной плёнкой ЛСКО-ПМ. Толщина 0,13 мм у ЛСКН-135-ТПл не помогает в устойчивости к 180 °C — узкое место именно в плёнке, а не в массе слюды.

Сколько метров ленты в 1 кг при толщине 0,13 мм?

При поверхностной плотности 135 г/м² и ширине ролика 25 мм — приблизительно 296 м/кг. Размер по толщине 0,13 vs 0,11 мм на массу единицы площади практически не влияет — масса единицы площади задаётся плотностью слюдяной бумаги 135 ±18 г/м², а не толщиной готовой ленты. При ширине 20 мм — около 370 м/кг. Точное значение указывается в паспорте на конкретный ролик.

Подробнее о марке ЛСКН-135-ТПл (расшифровка обозначения, серия ЛСКН в целом, технология VPI пошагово, совместимые пропиточные составы, типичные ошибки при выборе) — в описании марки.

Заказать ЛСКН-135-ТПл 0,13 мм

Размер по толщине 0,13 мм — нестандартная по ТУ производства, поставка по согласованию. Минимальная партия — от 5 кг (выше, чем 1 кг для стандартной 0,11 мм). Срок изготовления партии — 14–21 рабочий день в зависимости от количества и доступности базового сырья на момент заказа. Содержание ускорителя полимеризации (0,2 / 0,3 / 0,4 % или без ускорителя) — по выбору заказчика, согласовывается под систему пропиточного лака.

Каждая партия — с паспортом качества: контроль поверхностной плотности 135 ±18 г/м², электрической прочности ≥30 кВ/мм, разрушающей нагрузки, содержания летучих ≤0,5 %. По запросу — расширенный протокол испытаний соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК. Скидка от 10 кг при оформлении партии.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом ширины ролика, содержания ускорителя, количества и сроков. Бесплатная консультация по выбору толщины под ваш проект VPI-изоляции и подбору ускорителя под пропиточный состав.
