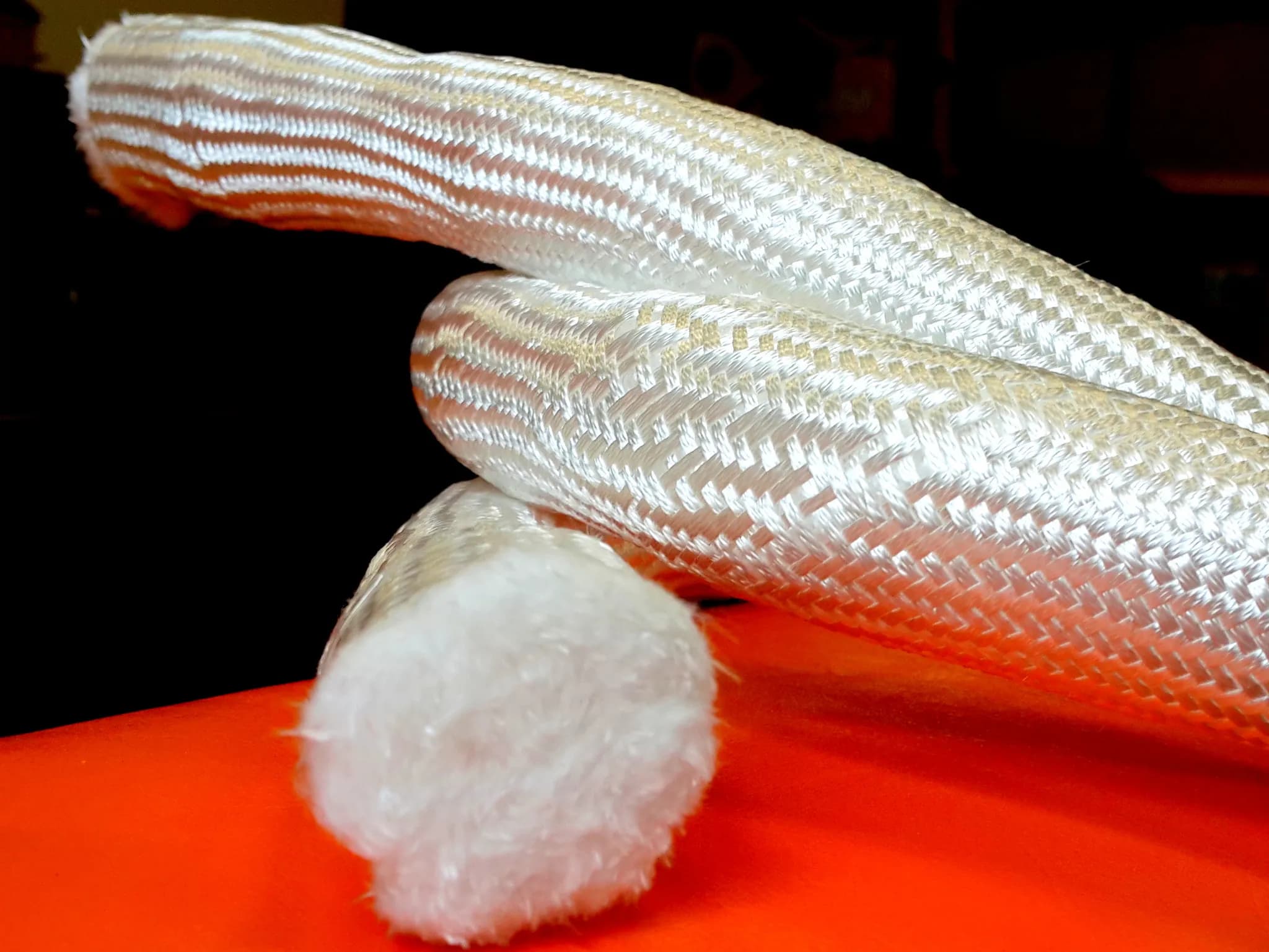

Кремнезёмный шнур ШКН(Х) — потребители в Красноярске: металлургических предприятий

Кремнеземный шнур ШКН(Х) — плетёное уплотнительное изделие из аморфного кремнеземного волокна с содержанием SiO₂ от 94 до 98% и мягким холстовым наполнителем внутри. Рабочая тепловой режим — длительно до 700 °C, кратковременно до 900 °C. Поставляется в диаметрах от 1,5 до 50 мм, бухтами 10–100 метров, по техническим условиям предприятий-изготовителей. Маркировка расшифровывается как Шнур Кремнеземный с Наполнителем из Холста — внутри оплётки уложен иглопробивной холст из тех же кремнеземных волокон. Безасбестовый, негорючий, химически стойкий — современная замена асбестовых сальников и уплотнений в условиях, когда требуется податливый шнур, способный заполнить неровности посадочного места.

Главное конструктивное отличие ШКН(Х) от парной марки ШКН(Н) — продукт внутреннего сердечника. По составу кремнезёмного волокна и химической стойкости марки эквивалентны, но по рабочей температуре нет: ШКН(Х) — до 700 °C против ШКН(Н) — до 1100 °C. У ШКН(Х) внутри — иглопробивное полотно из коротких хаотично уложенных волокон, свёрнутое в сердечник. У ШКН(Н) внутри уложены продольные жгуты непрерывной нити, что даёт высокую упругость и плотность. Холст рыхлее нити, легко сжимается, теряет в упругости — но именно эта рыхлость даёт уникальное свойство: шнур ШКН(Х) под нагрузкой «обтекает» неровности и заполняет дефекты глубиной до миллиметра, обеспечивая герметичность там, где плотный нитяной шнур пропускал бы газы. Выбор делается по характеру посадочного места, требованиям к податливости и температурному режиму.

Из чего сделан ШКН(Х) и как он работает

Сырьё — кремнеземное волокно, полученное методом кислотного выщелачивания алюмоборосиликатного стекла. Из расплава шихты тянется тонкая стеклянная нить, после чего обрабатывается раствором минеральной кислоты — кислота вымывает легкоплавкие окислы (Na₂O, B₂O₃), оставляя в волокне 94–98% диоксида кремния и 3–4% оксида алюминия. Этот промышленный передел разработан в отечественной школе ещё в 1954 году и применяется до настоящего времени. Получается высококремнеземистое волокно с аморфной структурой, термостойкостью до 1100°C длительно и химической инертностью к большинству промышленных сред.

Из готового волокна делают два промежуточных полуфабриката для шнура ШКН(Х). Первый — иглопробивной холст: коротко резаные волокна укладывают слоем нужной толщины и пробивают игольной машиной, иглы перепутывают волокна и связывают их в нетканое полотно. Второй — нитяной ровинг для оплётки. На плетельной машине лента холста сворачивается в сердечник, одновременно оплетаясь снаружи нитью в один или два слоя — получается шнур ШКН(Х)-1 или ШКН(Х)-2.

В работе уплотнение из ШКН(Х) ведёт себя как мягкая прокладка: при затяжке фланца сердечник из холста легко деформируется, занимая всё доступное пространство в канавке. Если на посадочном месте есть забоины, неровности от коррозии, остатки старой накипи — холст «обтекает» эти дефекты и герметично прилегает к металлу. Плотный нитяной шнур ШКН(Н) на тех же неровностях оставлял бы зазоры — его упругость не даёт волокнам полноценно заполнить мелкие дефекты.

Технические характеристики ШКН(Х)

Параметр	Значение
Расшифровка маркировки	Шнур Кремнеземный с Наполнителем из Холста
Стандарт	По техническим условиям предприятий-изготовителей
Содержание SiO₂, %	94–98
Содержание Al₂O₃, %	3–4
Содержание Na₂O, %	не более 0,8
Влага, %	не более 3,5
Потеря массы при прокаливании, %	7–12
Рабочая температура длительно, °C	до 700
Кратковременно, °C	до 900
Точка плавления волокна, °C	около 1650
Тип внутреннего наполнителя	Иглопробивной кремнеземный холст
Оплётка	Кремнеземная нить, одинарная (1) или двойная (2)
Диаметр, мм	от 1,5 до 50
Сечение	Круглое
Класс горючести	НГ (негорючий)
Содержание асбеста	Не содержит
Удельное объёмное сопротивление при 20°C, Ом·см	около 10¹³
Химическая стойкость	К кислотам (кроме HF), щелочам слабых концентраций, водяному пару
Способность заполнять неровности	Высокая (до 1 мм глубины дефекта)

Где применяется ШКН(Х) — основные сценарии

Шнур ШКН(Х) выбирают в задачах, где не нужна высокая упругость уплотнения, но критична податливость материала и его способность плотно прилегать к неидеально подготовленной поверхности. Это типично для ремонтных работ на действующем оборудовании, для уплотнений среднетемпературных узлов с редким доступом, для герметизации неответственных стыков с допуском по геометрии.

Дымоходы и газоотводящие тракты

Герметизация стыков секций металлических и керамических дымоходов в небольших котельных, частных домах, банях. Шнур укладывается в раструб трубы и прижимается следующей секцией. ШКН(Х) идеально подходит — после монтажа узел много лет не разбирают, упругость не нужна, а способность плотно заполнить раструб с допусками по литью и сварке — критична. Востребован в дымоходах от твердотопливных котлов до 200 кВт, банных и каминных дымоходов, систем отвода продуктов сгорания газовых котлов.

Каминные и печные дверцы

Уплотнение дверц каминов, банных печей, дровяных и угольных бытовых котлов отопления. На бытовом оборудовании посадочное место нередко отливается в опоку и имеет неровности до 0,5–1 мм — ШКН(Х) обтекает эти неровности и предоставляет плотное прилегание дверцы. Дверца открывается несколько раз в день, но не десятки циклов как в промышленной печи, поэтому небольшая «усадка» холста не критична. Для замены прогоревшего шнура в существующей печи чаще всего достаточно ШКН(Х) — он мягче укладывается, не требует подгонки геометрии паза.

Технологическое оборудование среднетемпературное

Сушильные шкафы, термостаты, муфельные печи лабораторного и среднего промышленного класса, ремонт уплотнений на старом оборудовании, где геометрия посадочных мест уже не идеальна. Уплотнения крышек реакторов и автоклавов с редким доступом, прокладки на люках и смотровых окнах при работе с горячими газами и парами. ШКН(Х) хорошо переносит совместное действие температуры и слабоагрессивных сред — кислотных дымов, щелочного пара, продуктов сгорания.

Уплотнения нестандартной геометрии

Заполнение зазоров переменной ширины, обмотка трубопроводов и арматуры с фасонными деталями, уплотнение монтажных проёмов в стенах печей. ШКН(Х) удобен там, где плотный нитяной шнур не лёг бы — он легко деформируется, сворачивается в кольцо малого радиуса, не пружинит обратно.

Ремонт уплотнений на действующем оборудовании

Когда нужно заменить прогоревший шнур без выведения узла в полноценный ремонт с расточкой посадочной канавки, ШКН(Х) — рабочий выбор. Шнур заполнит изношенный паз, скомпенсирует овальность, овальное смятие краёв канавки. Для срочного межремонтного восстановления герметичности — оптимальный продукт.

Чем ШКН(Х) лучше альтернатив

В диапазоне до 540°C сравним по применению со стекловолоконным шнуром, но выше этой температуры стекловолокно теряет упругость и постепенно разрушается. Кремнеземный ШКН(Х) уверенно держится в зоне 200–700 °C, где стекловолокно уже непригодно, а керамоволокно избыточно жёсткое и пыльное в монтаже.

Керамоволоконный шнур — формально работает выше (до 1260°C), но он жёстче, более ломкий, при разрезании пылит мелкими волокнами с раздражающим действием. Резать его можно обычным ножом; кремнезёмное волокно аморфное и не имеет признанной канцерогенности (в отличие от керамоволокна). Для большинства задач до 700 °C ШКН(Х) безопаснее в монтаже и удобнее в работе. При объёмной резке/демонтаже рекомендуется применять СИЗ от пыли по правилам предприятия.

Асбестовый шнур по теплостойкости был аналогом, но запрещён или ограничен по санитарным нормам в большинстве отраслей. ШКН(Х) полностью замещает асбестовое уплотнение — сравнимая температура, лучшая химическая стойкость, гарантированная экологическая безопасность для персонала.

ШКН(Х) спокойно работает в зоне 700–900°C, где графит уже разрушается термоокислительной деструкцией. Графитовая набивка работает до 450–500°C на воздухе, далее выгорает.

Монтаж шнура ШКН(Х)

Шнур ШКН(Х) в монтаже мягче и податливее, чем нитяной ШКН(Н). Режется ножом или ножницами одним движением, не требует усилия. Перед укладкой посадочное место очищают от старого уплотнителя, нагара, окалины — но в отличие от ШКН(Н), не требуется идеальная зачистка геометрии паза, шнур заполнит остаточные неровности.

Транспортные компании ПЭК, Деловые Линии, КИТ, Энергия обслуживают Красноярск ежедневно — типовой срок до терминала составляет 0–1 день.

Диаметр шнура выбирают на 10–15% толще ширины канавки — больший натяг, чем у ШКН(Н), нужен из-за того что холст легче сжимается. Шнур укладывают свободно, без растяжения, концы стыкуют под углом 45° с нахлёстом 10–15 мм. Для длинных периметров — точечная фиксация термостойким силиконом каждые 20–30 см, чтобы шнур не сместился при первой затяжке.

Региональные потребители — электроремонтные подразделения промышленных предприятий, обмоточные участки, ремонт силовых трансформаторов.

Первый нагрев сопровождается лёгким дымлением 10–30 минут — выгорает аппретирующая пропитка с волокон. На параметры уплотнения процесс не влияет. После выгорания шнур выходит на рабочий режим, прогретое уплотнение стабилизируется по геометрии и работает заявленный срок.

Хранение — в сухом помещении, в заводской упаковке. Холст более гигроскопичен, чем плотная нить, поэтому ШКН(Х) активнее впитывает атмосферную влагу при длительном складировании. Это не влияет на структуру, но при первом нагреве может вызвать обильное парообразование. Если шнур долго лежал в сыром или холодном складе, перед монтажом дайте ему сутки в тёплом помещении — отдаст лишнюю воду.

Часто задаваемые вопросы

В чём разница между ШКН(Х) и ШКН(Н)?
Конструкция внутреннего наполнителя. У ШКН(Х) — иглопробивной холст (мягкий, легко заполняет неровности, ниже упругость). У ШКН(Н) — продольная нить (плотный, упругий, держит форму, переносит много циклов сжатия). Тепловой режим, состав волокна и химическая стойкость одинаковые.

Когда выбирать ШКН(Х), а не ШКН(Н)?
На изношенных или неровных посадочных местах, для редко открываемых стационарных уплотнений, для дымоходов и каминных дверц, для ремонта без полноценного восстановления геометрии паза, в сальниках насосов с овализованной канавкой.

Можно ли ШКН(Х) использовать в каминах и банных печах?
Да, это одно из основных применений. Безасбестовый, негорючий, не выделяет вредных веществ, работает в дверцах и зольниках бытовых дровяных и угольных котлов, каминов, банных печей, твердотопливных котлов отопления. По мягкости и податливости лучше годен для замены прогоревшего шнура без расточки паза.

Какие диаметры есть в наличии?
Стандартный ряд — 1,5; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 40; 50 мм. Тонкие диаметры (1,5–6 мм) — бухтами 50–100 м, толстые (25–50 мм) — бухтами 10–25 м.

Сколько служит шнур ШКН(Х)?
В дверцах бытовых печей и каминов при отоплении как правило 1–2 сезона активной эксплуатации. В стационарных уплотнениях с редким доступом — несколько лет. Признак замены — потеря объёма (шнур «осел» в пазу), визуальные следы прогорания, выбивание дыма по периметру.

Шнур ШКН(Х) можно использовать в среде с кислотами?
Да. Кремнеземное волокно химически стойко к большинству минеральных кислот (исключение — плавиковая кислота HF, она растворяет SiO₂). Кроме того шнур стоек к щелочам слабых концентраций и водяному пару. По химической стойкости ШКН(Х) и ШКН(Н) полностью эквивалентны.

Связанные категории каталога

• Все шнуры ШКН — обзор группы — обе марки в одном описании, таблица сравнения, рекомендации по выбору.
• Шнур ШКН(Н) с нитяным наполнителем — парная марка, плотная и упругая структура для механически нагруженных узлов уплотнения.
• Кремнеземная ткань — рулонный материал для тепловых экранов, утеплительных матов, противопожарных полотен.
• Муллитокремнеземистый картон МКРК — листовой жёсткий материал для футеровки и термозащитных подложек.
• Кремнеземные материалы — раздел каталога.

Условия поставки

Поставка шнура ШКН(Х) — со склада в Москве и Красноярске. Документы — паспорт качества, при необходимости — расширенный комплект с заключениями по испытаниям. Для оптовых партий от 100 м — оптовая цена, от 500 м — индивидуальные условия. Минимальный заказ — 1 бухта (10–50 м в зависимости от диаметра). Доставка по России транспортными компаниями (СДЭК, ПЭК, КИТ, ДеЛ, Энергия, Байкал-Сервис).

Чтобы оформить заказ, укажите: маркировку (ШКН(Х)-1 или ШКН(Х)-2), диаметр в миллиметрах, требуемый метраж. Если выбираете между нитяной (Н) и холстовой (Х) марками — пришлите описание задачи: тип оборудования, тепловой режим в зоне уплотнения, состояние посадочного места, частота открытия. Подберём оптимальный вариант под условия эксплуатации.
